Caminho de cabos em chapa SKS 60 FS 3000 | 600 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

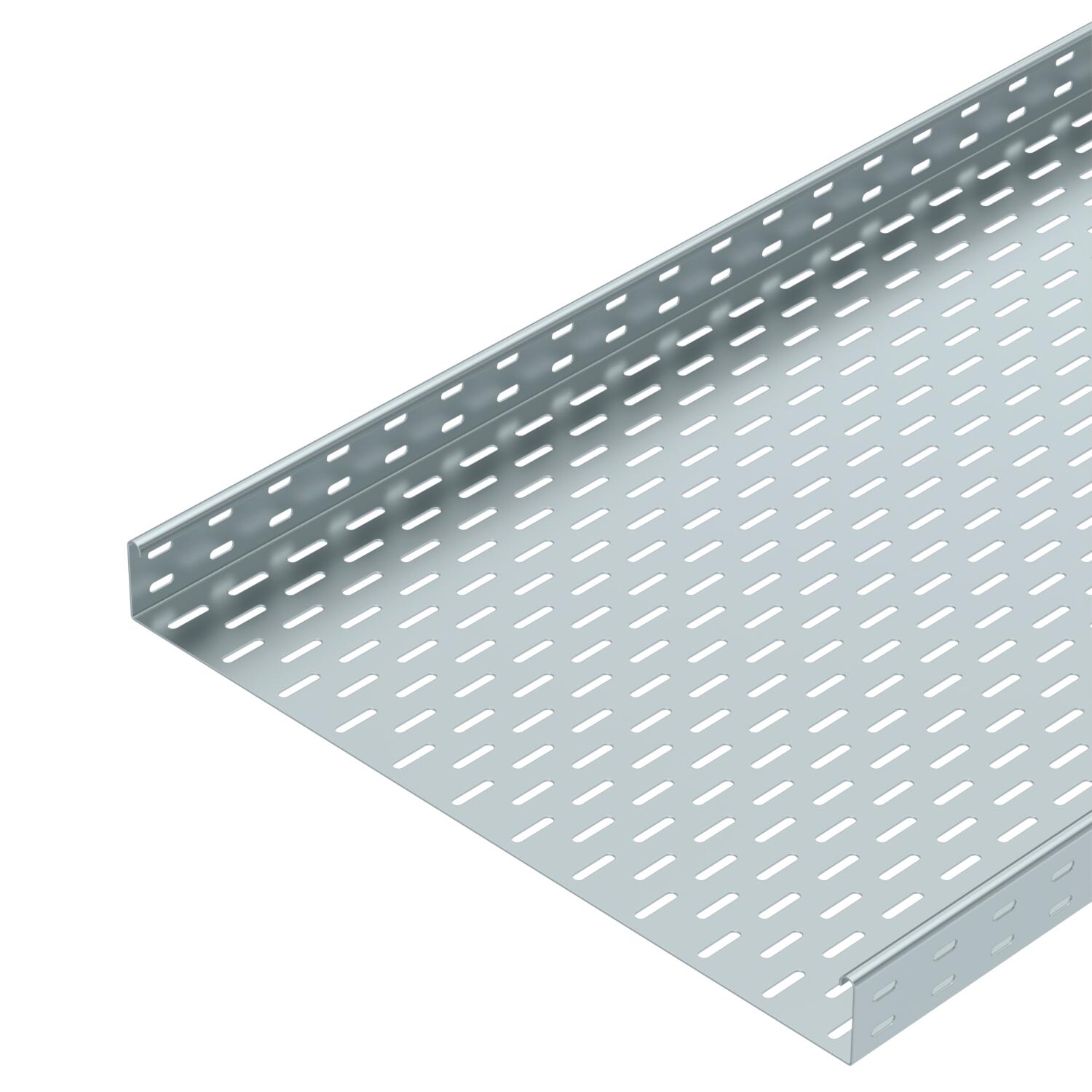

Caminho de cabos em chapa SKS 60 FS

Ref. 6056601 | EAN 4012196060498

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

SKS 60 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conector longitudinal RLVL 60
Aço inoxidável, decapado	não
Altura	60 mm
Altura	2 in
Base perfurada	7x32
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

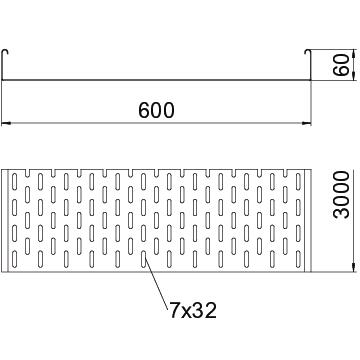

Dimensão	60x600x3000
Dimensão	60 x 600
Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m
Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	600 mm
Largura	24 in
Maß W	600 mm
Material	Aço
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	17,894 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	358 cm²
Secção transversal útil	35800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056601	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 600 FS	7070233	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 660 FS	6036113	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 660 FS	6036572	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 660 FS	6037112	Unidade	1 Unidade
Derivação simples 60 FS	RAA 660 FS	6042123	Unidade	1 Unidade
Derivação em T 60 FS	RT 660 FS	6038112	Unidade	1 Unidade
Cruzeta 60 FS	RK 660 FS	7027321	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 600 FS	6052606	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 90° 60 FS	RB 90 660 FS	7001312	Unidade	1 Unidade
