Caminho de cabos em chapa SKS 60 A4 3000 | 600 | 1,5 | sim | Aço inoxidável 1.4571 | brilhante, pós-tratamento

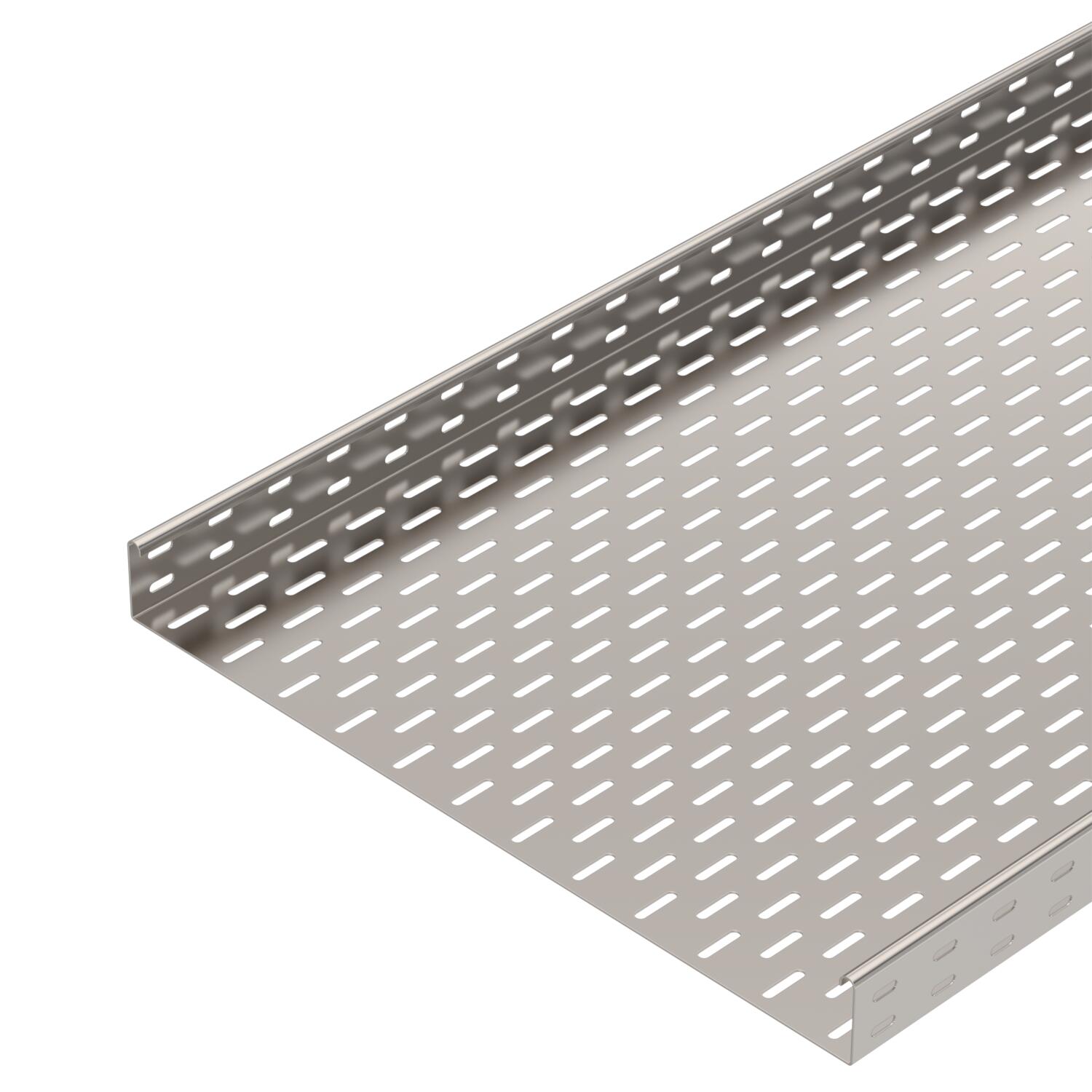

Caminho de cabos em chapa SKS 60 A4

Ref. 6056763 | EAN 4012196050529

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	sim

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	aço inoxidável

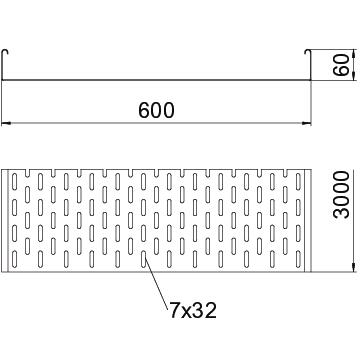

Dimensão	60x600x3000
Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m
Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in
Funktionsgaranti	sim

Instalação no pavimento	sim
Largura	600 mm
Largura	24 in
Material	Aço inoxidável 1.4571
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	10,295 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	35800 mm²
Secção transversal útil	358 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa do tipo SKS 60 VA

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 A4	3000 mm	100 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056763	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A4	RLVK 60 A4	6067675	Unidade	10 Unidade
Régua tapa juntas A4	SSLB 600 A4	7070400	Unidade	20 Unidade

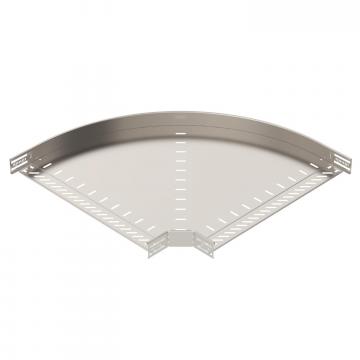

Ângulo 90° 60 A4	RB 90 660 A4	6036662	Unidade	1 Unidade

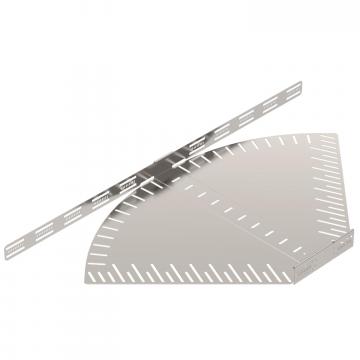

Ângulo ajustável 60 A4	RB W 660 A4	6037182	Unidade	1 Unidade

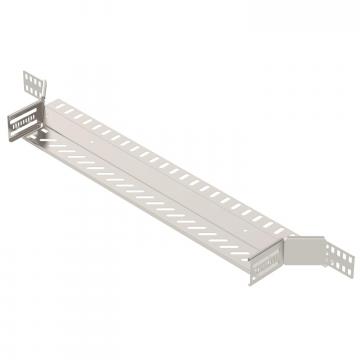

Derivação simples 60 A4	RAA 660 A4	6042383	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 600 A4	6052986	m	3 m
Separador 60 A4	TSG 60 A4	6062086	m	3 m
