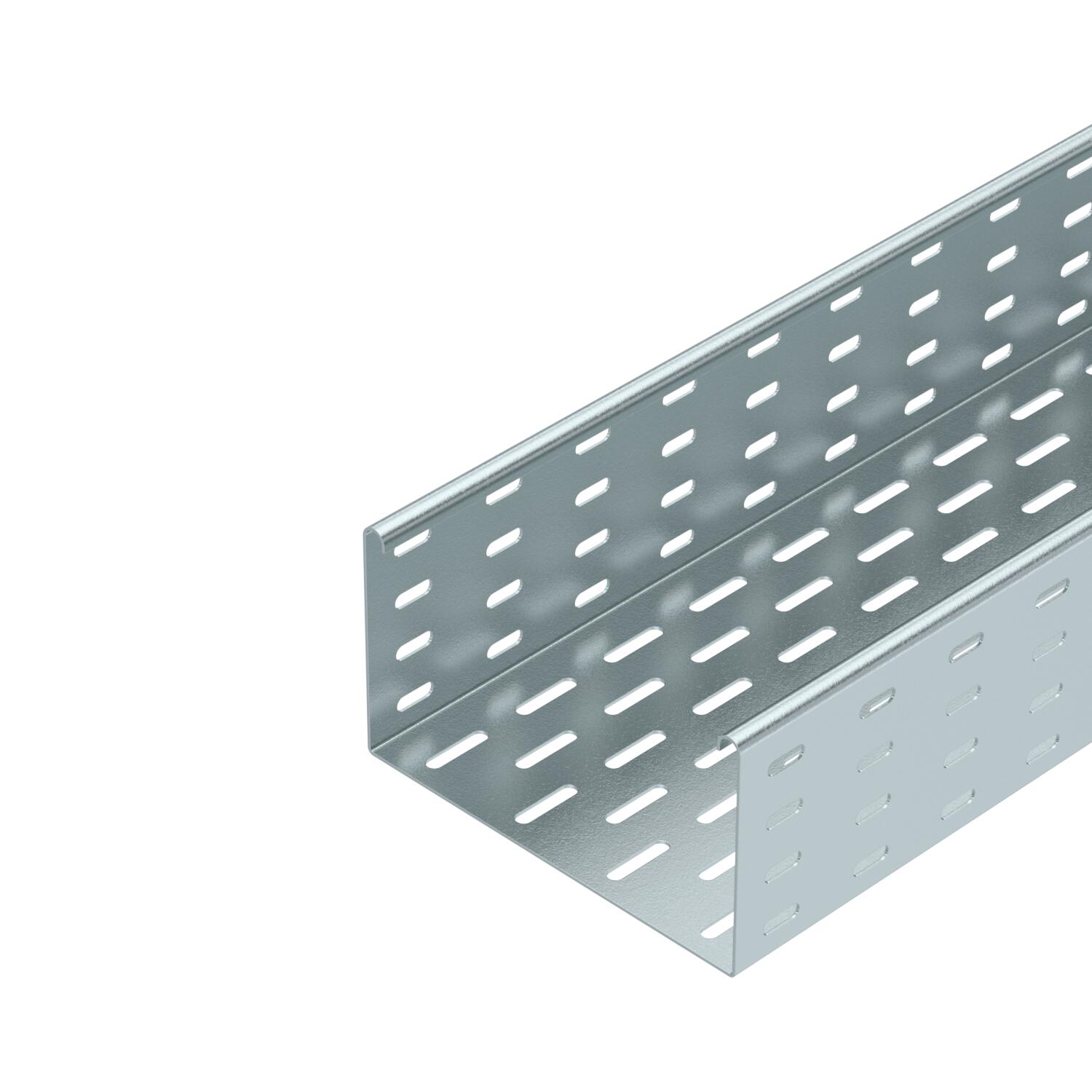

Caminho de cabos em chapa SKS 110 FT SOMY
Ref. 7196008 | EAN 4012196055630
- Descrição do produto
-
Descrição do produto
SKS 110 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Com tampa não Dimensão 110x100x3000 Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 108 cm² Superfície galvanizado a quente após maquinação 85µm Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 110 mm Comprimento 3000 mm Largura 100 mm Medida B 100 mm Cargas
Distância de apoio de 1,5m 3 kN/m Distância de apoio de 2,0m 2,4 kN/m Distância de apoio de 3,0m 1,2 kN/m Distância de apoio de 4,0m 0,8 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos do tipo SKS 110
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Peça de derivação para montagem 110 FT SOMY
RAA 110 FT SO 7196172 1 Unidade - Downloads
-
Ficha técnica SKS 110 FT SO / 7196008 , 0.31MB , pdfDeclaração de conformidade SKS 110 FT SO / 7196008 , 0.18MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdf
