Caminho de cabos em chapa SKS 110 FT 3000 | 500 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

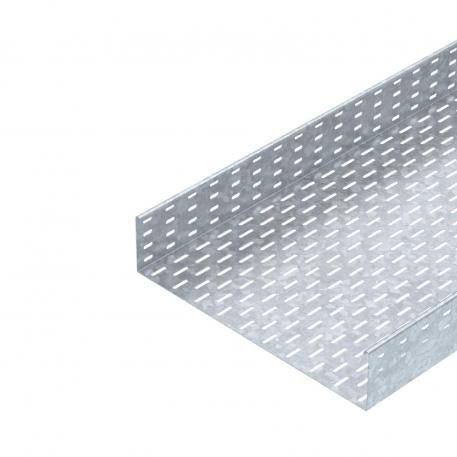

Caminho de cabos em chapa SKS 110 FT

Ref. 6061702 | EAN 4012196062775

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 110 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	4 in
Altura	110 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco
Dimensão	110x500x3000
Dimensão	110 x 500
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,4 kN/m
Distância de apoio de 2,5m	1,76 kN/m
Distância de apoio de 3,0m	1,2 kN/m
Distância de apoio de 3,5m	0,84 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	20 in
Largura	500 mm
Maß W	500 mm
Material	Aço
Pegada de CO₂ (GWP) do berço ao portão	19,3366 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	54800 mm²
Secção transversal útil	548 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 110 FT	3000 mm	100 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061729	m	3 m
SKS 160 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6061733	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FT	RLVL 110 FT	6067913	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 500 DD	7070326	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 500 FT	6051448	m	3 m
Ângulo 45º 110 FT	RB 45 150 FT	6036338	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 150 FT	6036840	Unidade	1 Unidade
Ângulo ajustável 110 FT	RB W 150 FT	6037330	Unidade	1 Unidade
Derivação simples 110 FT	RAA 150 FT	6042261	Unidade	1 Unidade
Derivação em T 110 FT	RT 150 FT	6038330	Unidade	1 Unidade
Cruzeta 110 FT	RK 150 FT	7027461	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 500 DD	6052718	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
Ângulo 45º 110 FT	RB 45 150 FT	7068506	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 150 FT	7127499	Unidade	1 Unidade
