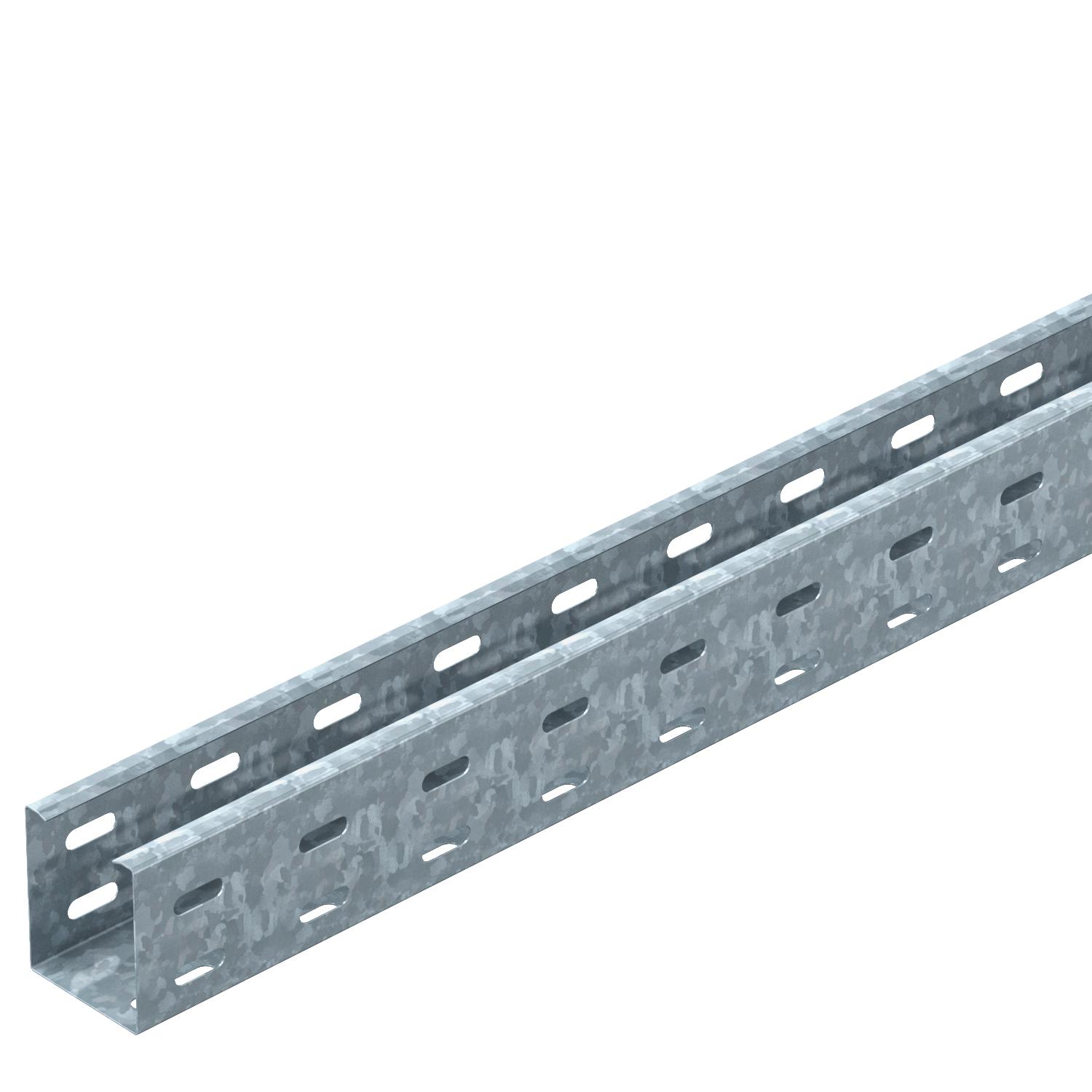

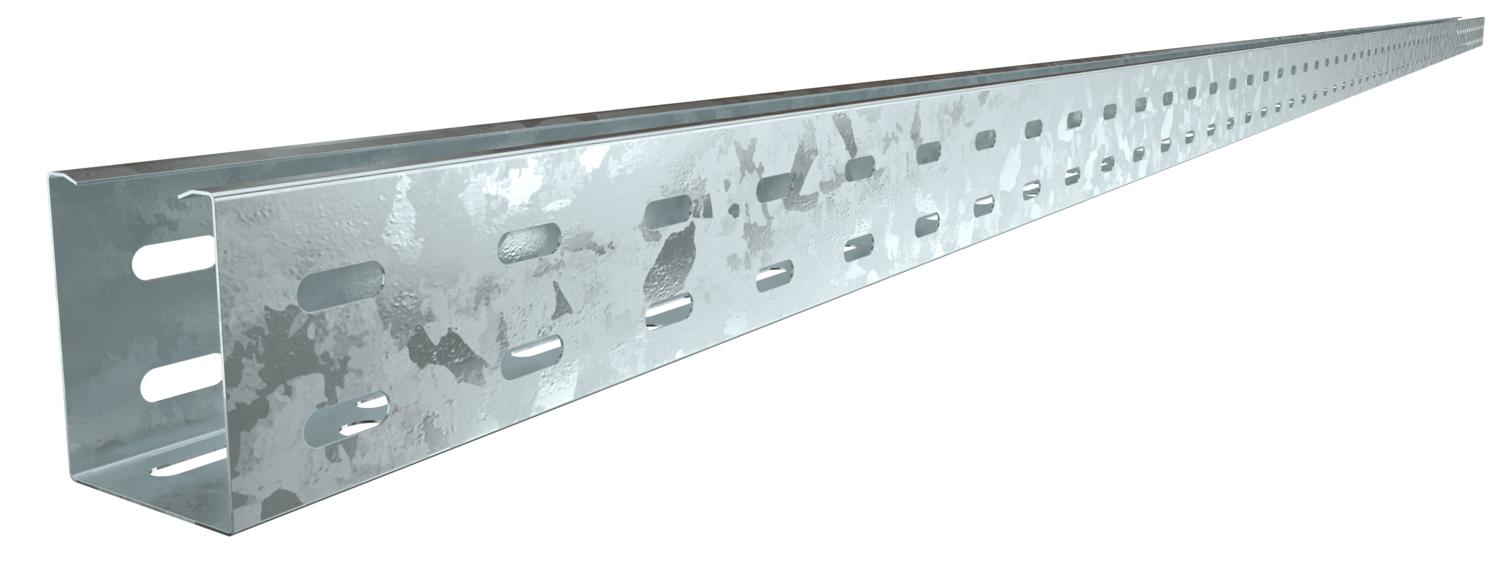

Caminho de cabos em chapa RKS 60 FT perfurado
Ref. 6047602 | EAN 4012196662166
- Descrição do produto
-
Descrição do produto
RKS 60 = Sistema racional de caminhos de cabos com altura lateral de 60 mm (placa de fundo não acanalada).
Tampa adequada com ferrolho: tipo AZDMD 50.
-
- Dados técnicos
-
Dados técnicos

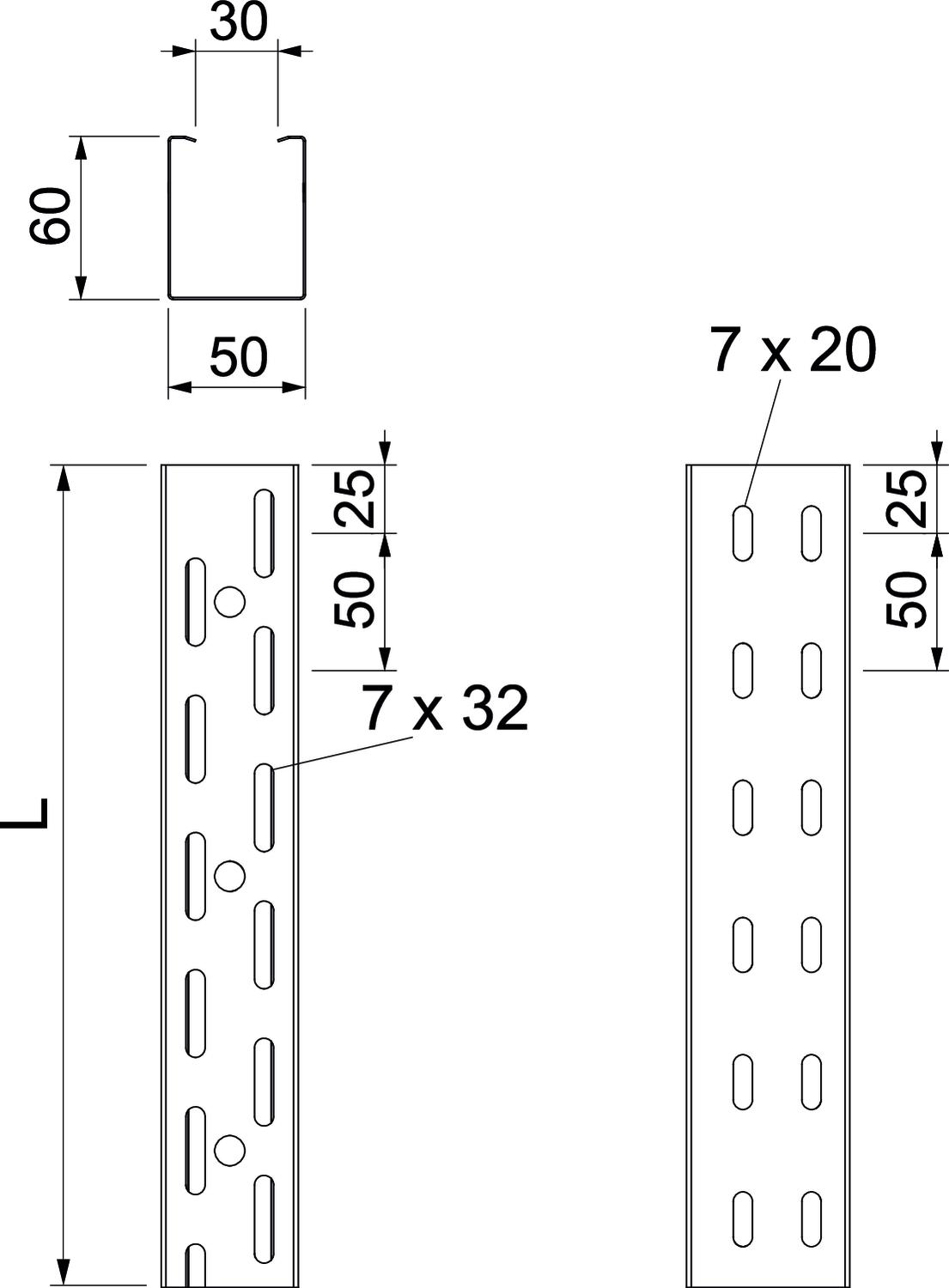

Aço inoxidável, decapado não Altura 60 mm Base perfurada 7x32 Com tampa não Comprimento 3000 mm Cor zinco Dimensão 60x50 Dimensão 60x50x3000 Distância de apoio de 1,0 m 2 kN/m Distância de apoio de 1,5m 0,8 kN/m Distância de apoio de 2,0m 0,5 kN/m Distância de apoio de 2,5m 0,35 kN/m Distância de apoio de 3,0m 0,15 kN/m Espessura das chapas 0,75 mm Funktionsgaranti não Instalação no pavimento sim Largura 50 mm Material Aço Medida L 3000 mm Pegada de CO₂ (GWP) do berço ao portão 3,272 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 30 cm² Secção transversal útil 3000 mm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos em chapa RKS 60 não acanalado
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
RLVK 60 FT 6067603 10 Unidade
Ângulo 90º 60 FT
RB 90 605 FT 7124438 1 Unidade
Tampa com ferrolho DD
AZDMD 50 DD 6080154 3 m
Derivação simples 60 FT
RAA 605 FT 7120468 1 Unidade - Downloads
-
