Caminho de cabos em chapa RKS 60 FS perfurado 3000 | 50 | 0,75 | não | Aço | galvanizado pelo método Sendzimir

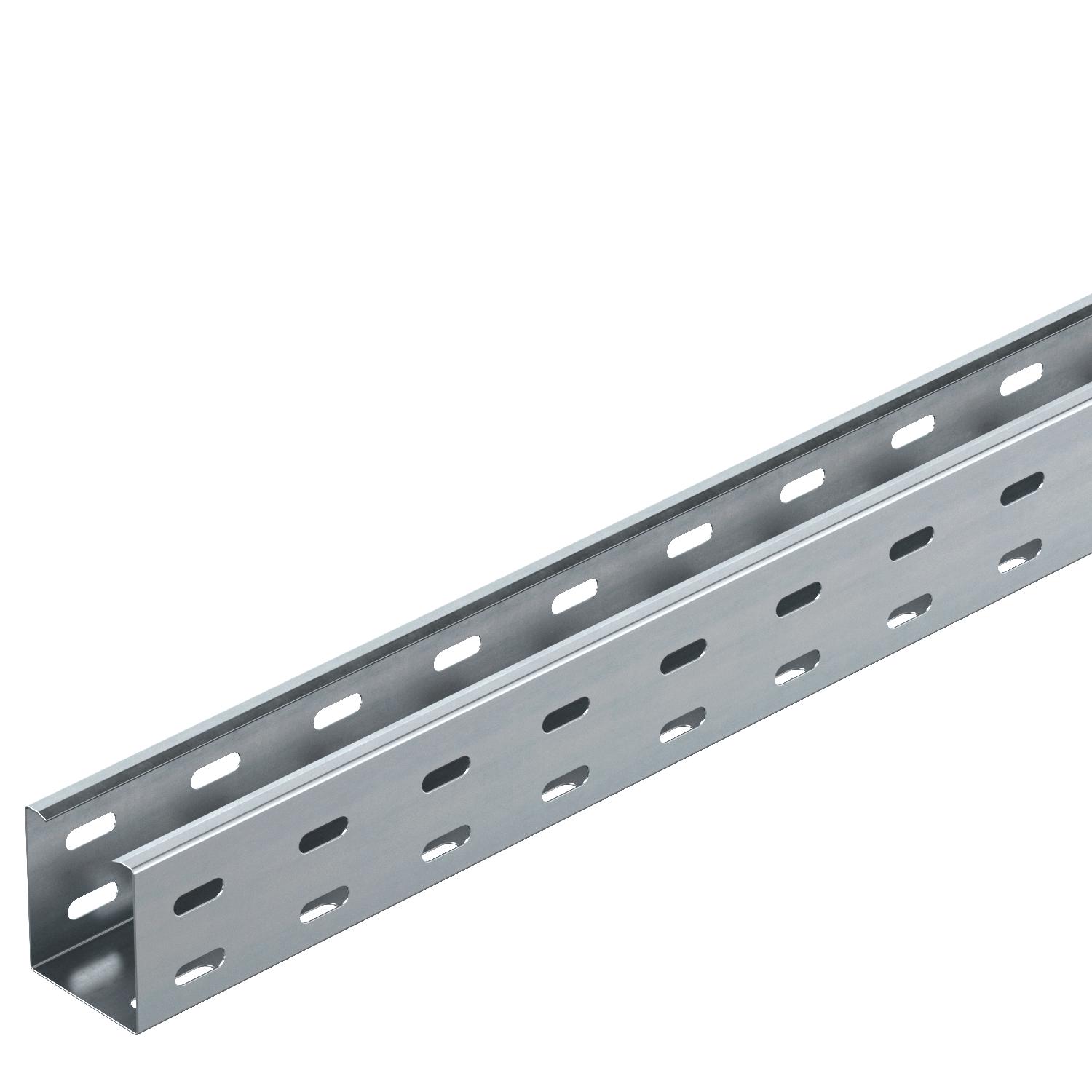

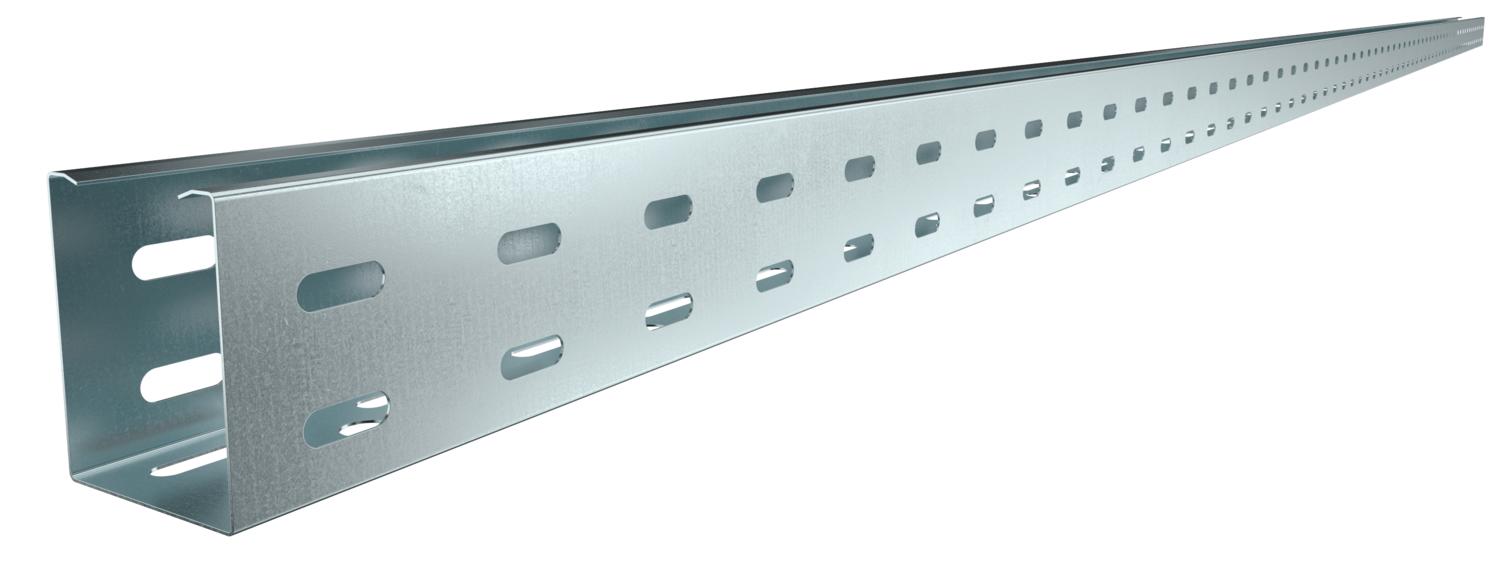

Caminho de cabos em chapa RKS 60 FS perfurado

Ref. 6047600 | EAN 4012196662159

Ref. / Tipo	6047600 / RKS 605 FS

Comprimento	3000 mm

Largura	50 mm

Espessura das chapas	0,75 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

RKS 60 = Sistema racional de caminhos de cabos com altura lateral de 60 mm (placa de fundo não acanalada).
Tampa adequada com ferrolho: tipo AZDMD 50.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Base perfurada	7x32
Com tampa	não
Comprimento	3000 mm
Cor	zinco
Dimensão	60x50x3000
Dimensão	60x50
Distância de apoio de 1,0 m	2 kN/m
Distância de apoio de 1,5m	0,8 kN/m
Distância de apoio de 2,0m	0,5 kN/m
Distância de apoio de 2,5m	0,35 kN/m
Distância de apoio de 3,0m	0,15 kN/m
Espessura das chapas	0,75 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	50 mm
Material	Aço
Medida L	3000 mm
Pegada de CO₂ (GWP) do berço ao portão	26,038 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	3000 mm²
Secção transversal útil	30 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa RKS 60 não acanalado

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
