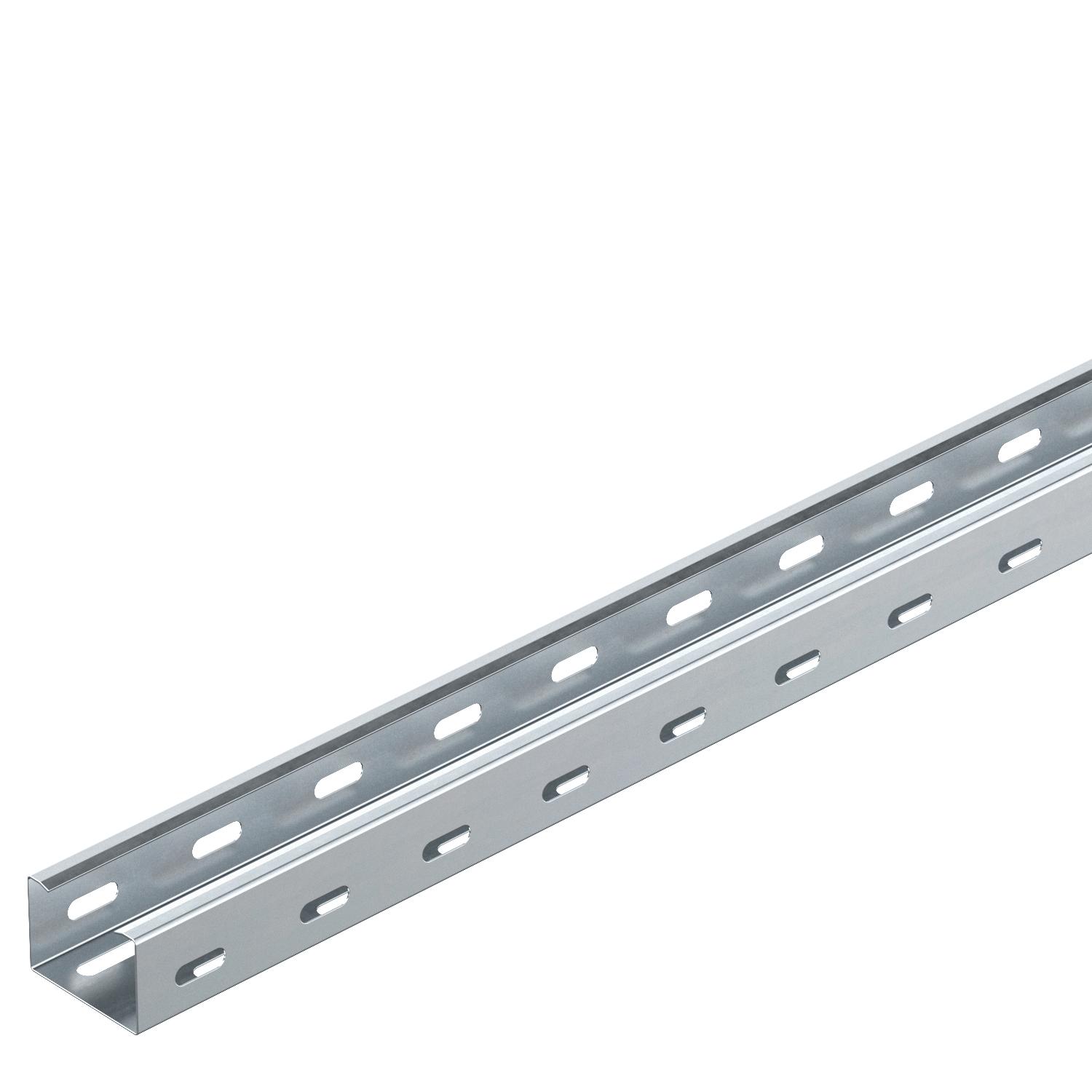

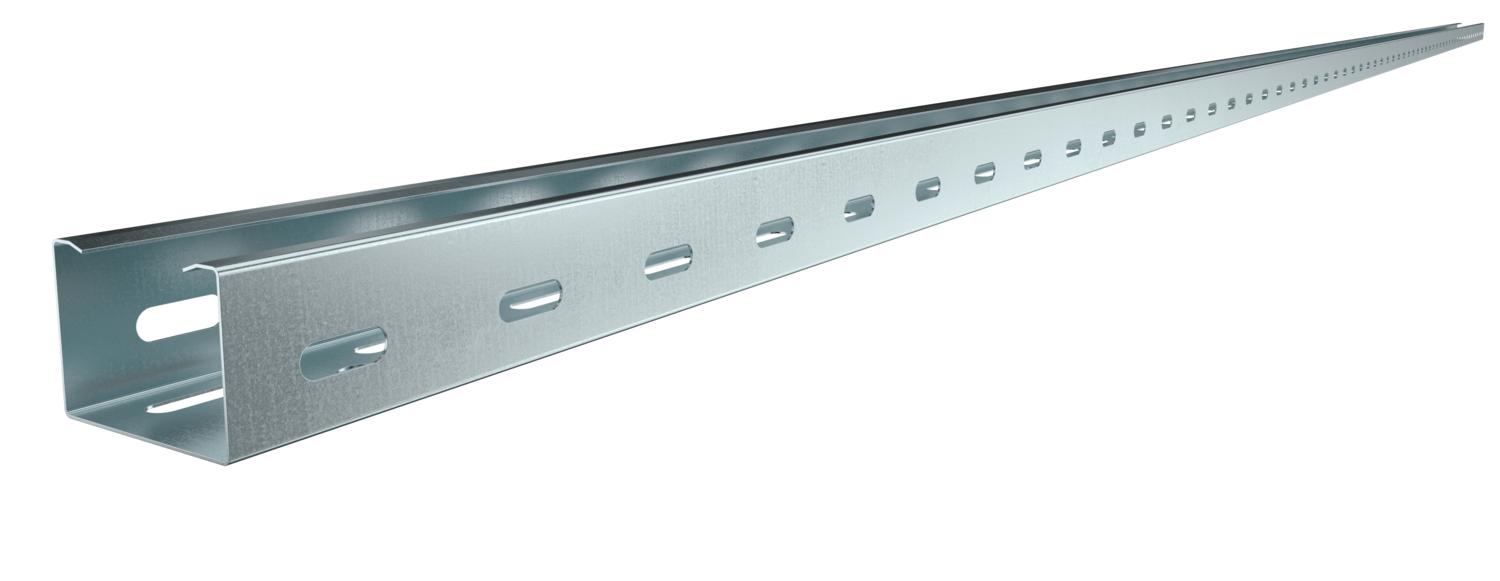

Caminho de cabos em chapa RKS 35 FS
Ref. 6047410 | EAN 4012196662104
- Descrição do produto
-
Descrição do produto
RKS 35 = Sistema de caminhos de cabos com altura lateral de 35 mm.
Tampa adequada com ferrolho: tipo AZDMD 50.
-
- Dados técnicos
-
Dados técnicos

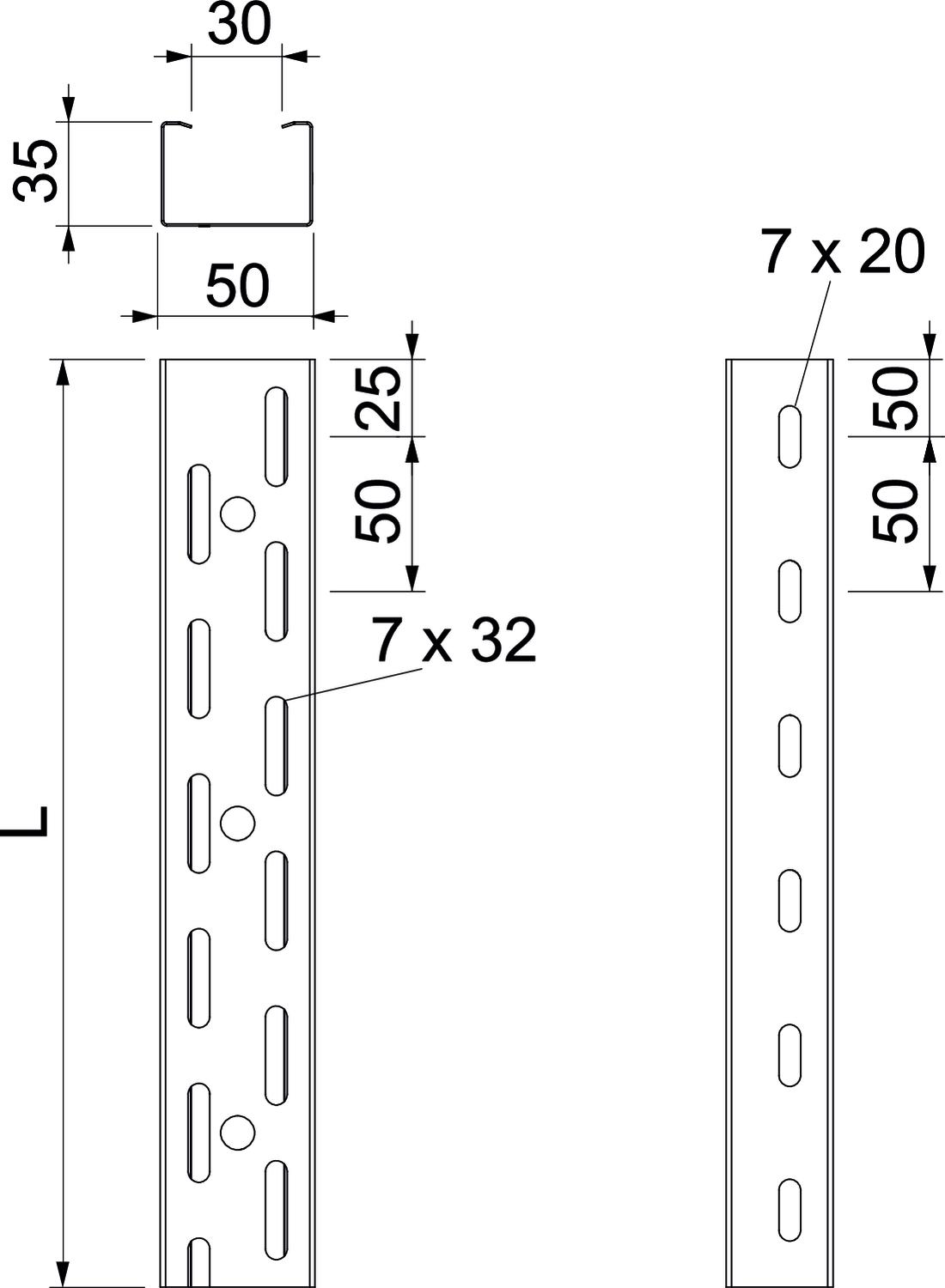

Aço inoxidável, decapado não Altura 35 mm Base perfurada 7x32 Com tampa não Comprimento 3000 mm Cor zinco Dimensão 35x50 Dimensão 35x50x3000 Distância de apoio de 1,0 m 1,2 kN/m Distância de apoio de 1,5m 0,5 kN/m Distância de apoio de 2,0m 0,3 kN/m Distância de apoio de 2,5m 0,1 kN/m Distância de apoio de 3,0m 0,05 kN/m Espessura das chapas 0,75 mm Funktionsgaranti não Instalação no pavimento sim Largura 50 mm Material Aço Medida L 3000 mm Pegada de CO₂ (GWP) do berço ao portão 12,052 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 1600 mm² Secção transversal útil 16 cm² Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos

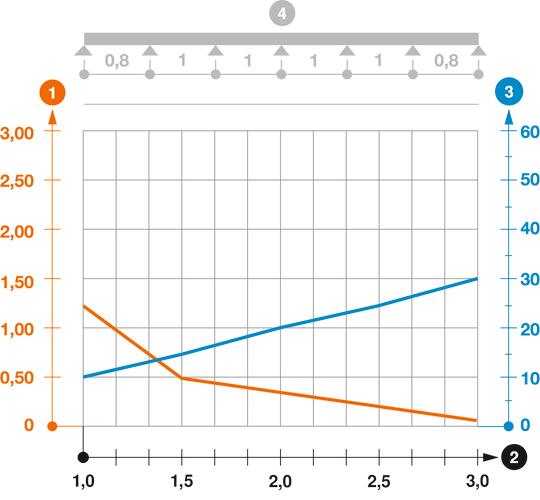

Diagrama de cargas do caminho de cabos em chapa RKS 35
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

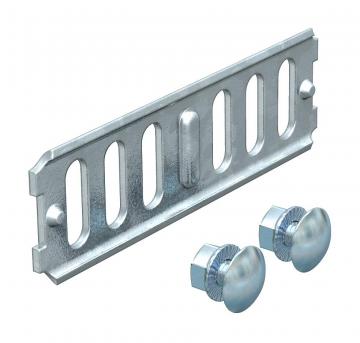

União reta FS
RLVK 35 FS 6067085 10 Unidade

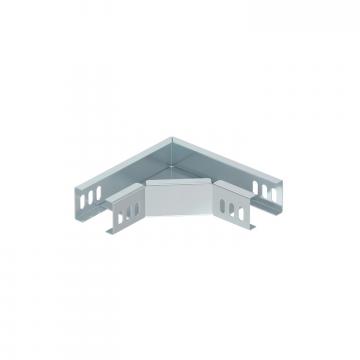

Ângulo 90° 35 FS
RB 90 305 FS 7124400 1 Unidade
Tampa com ferrolho FS
AZDMD 50 FS 6080138 3 m

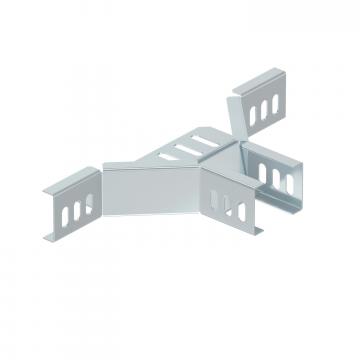

Derivação simples 35 FS
RAA 305 FS 7120450 1 Unidade - Downloads
-
