Caminho de cabos em chapa para grandes vãos WKSG 160 FS

Ref. 6098501 | EAN 4012196334810

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

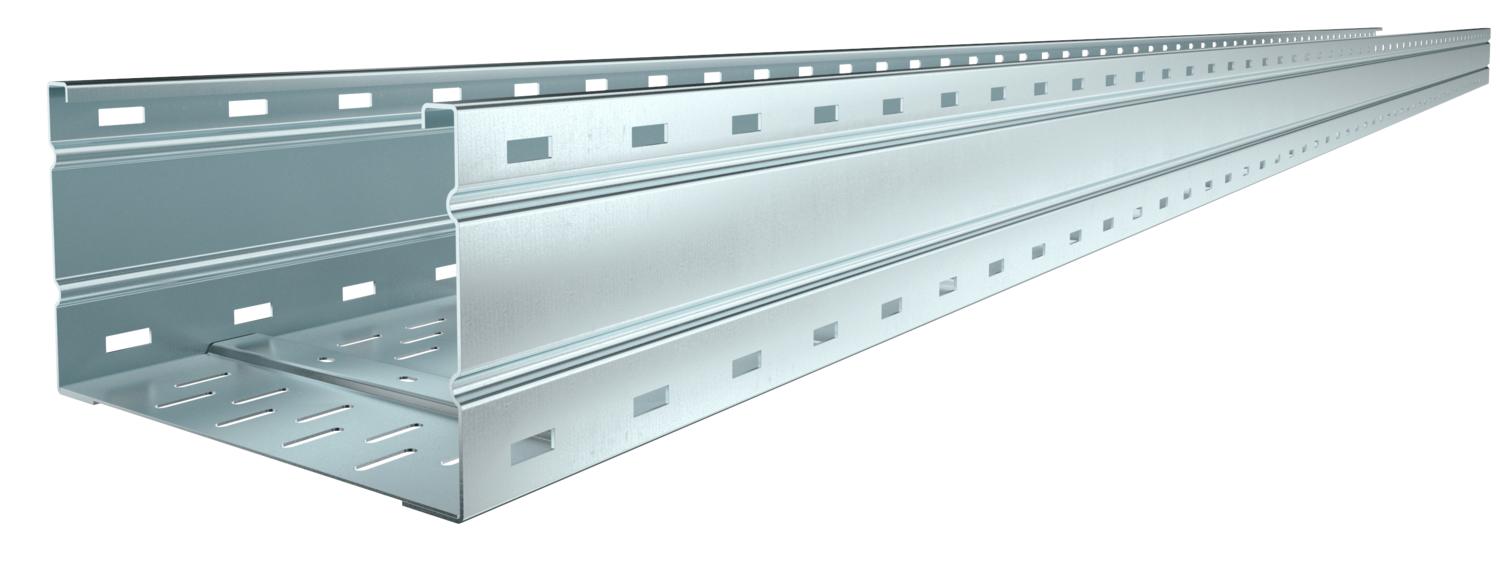

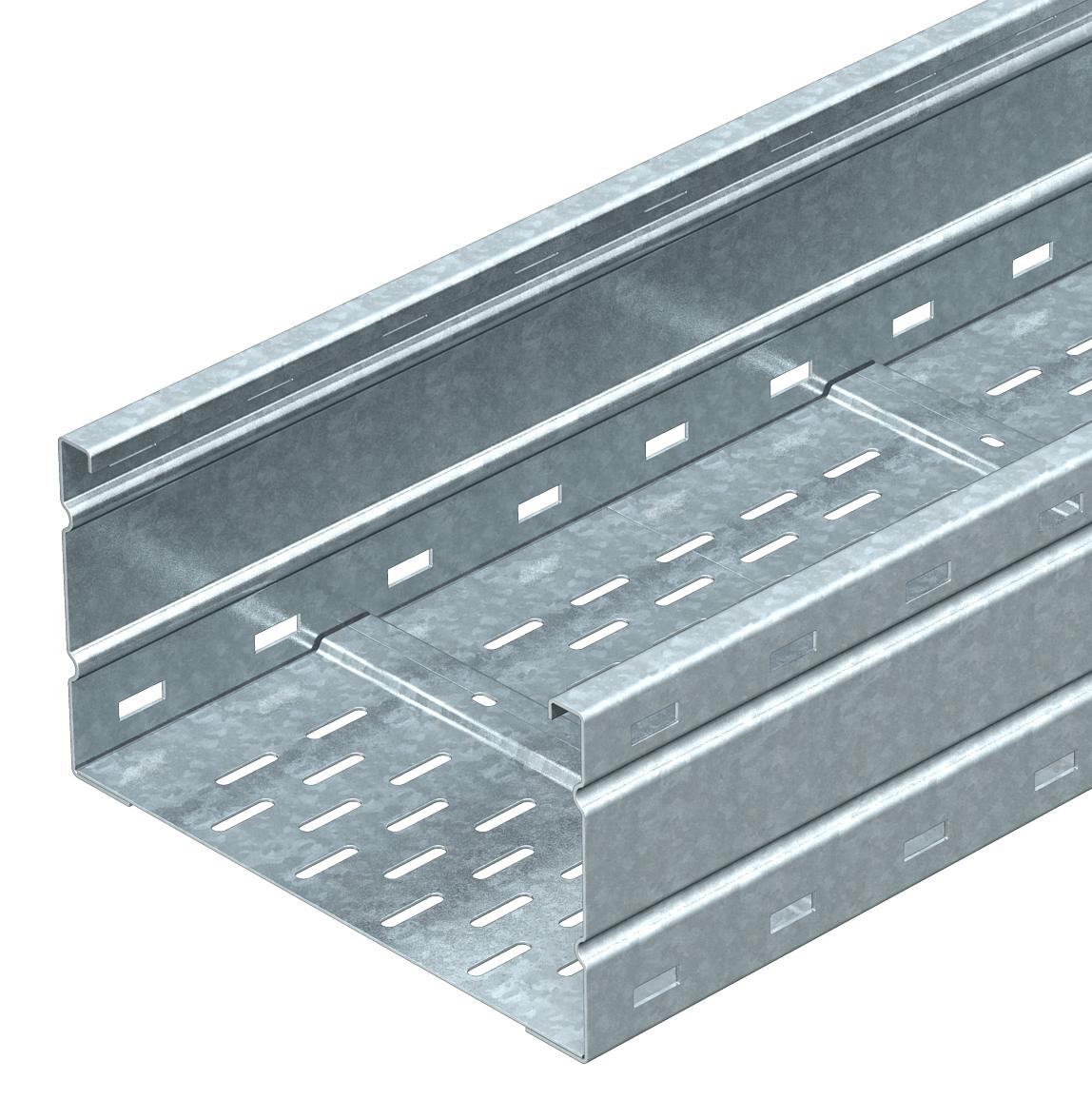

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Dimensão	160x200x6000
Dimensão	160 x 200
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Secção transversal útil	30200 mm²
Secção transversal útil	302 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

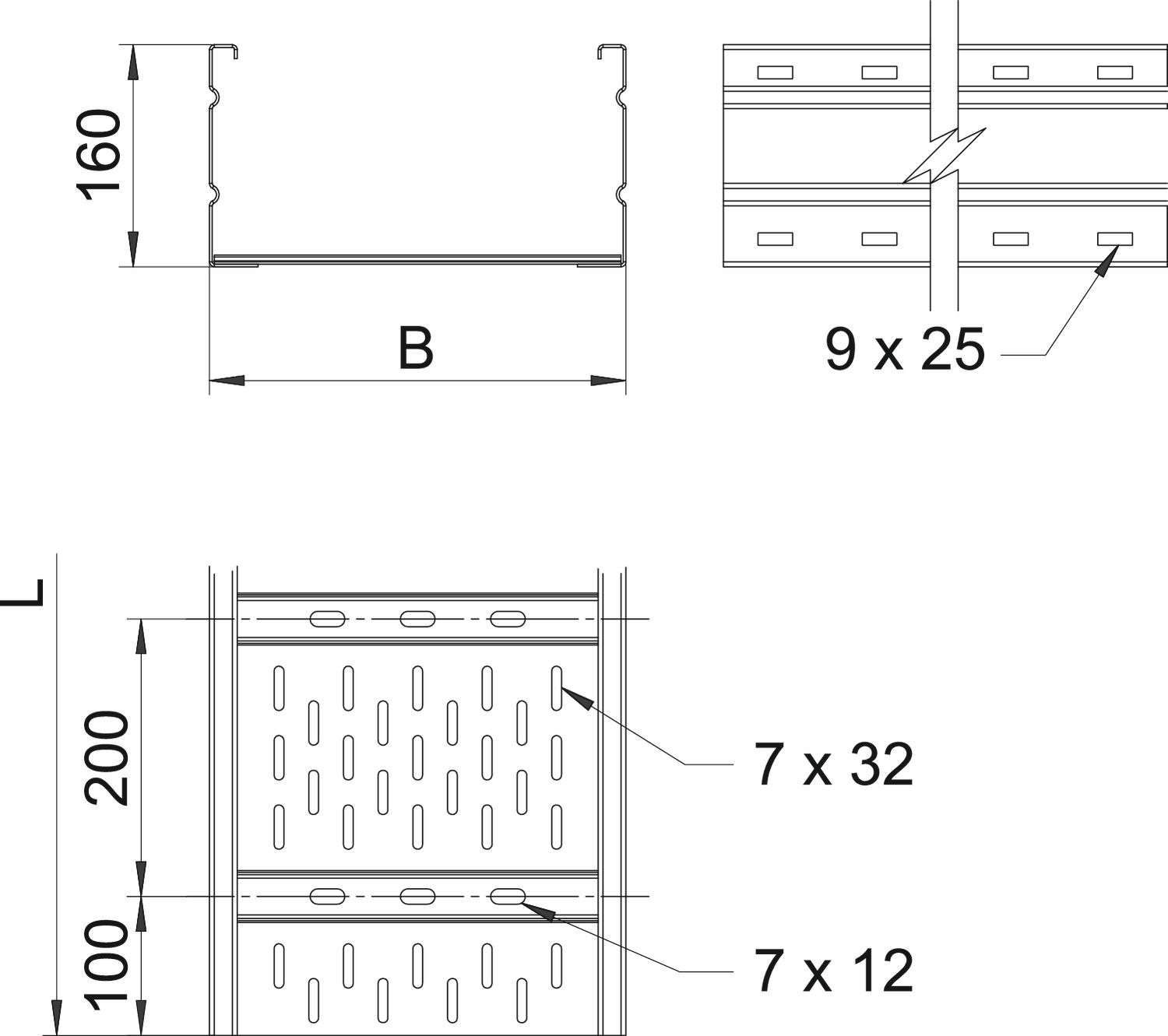

Dimensões

Altura	160 mm
Comprimento	6000 mm
Largura	200 mm

Medida B	200 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m

Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m
Distância de apoio de 8,0m	0,7 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 160

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 162 FS	não	6000 mm	200 mm	2 mm	6098501	m	6 m
WKSG 163 FS	não	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	não	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	não	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	não	6000 mm	600 mm	2 mm	6098517	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

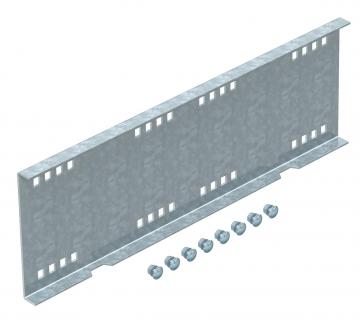

União reta FS	WRVL 160 FS	6227708	Unidade	2 Unidade

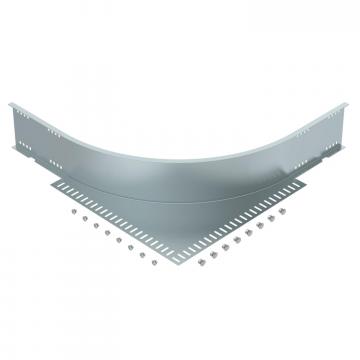

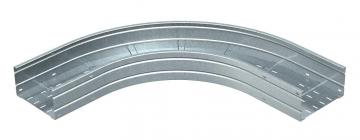

Ângulo 90° 160 FS	WRB 90 162 FS	6098703	Unidade	1 Unidade
Separador 110 FS	TSG 110 FS	6062122	m	3 m

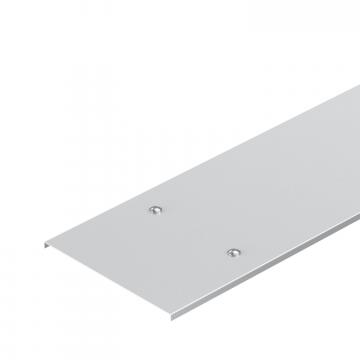

Tampa com ferrolho FS	WDRL 1116 20 FS	6227422	m	3 m

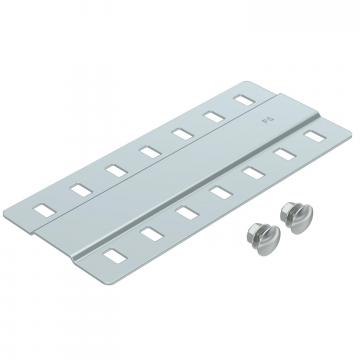

Régua tapa juntas FS	SSLB 200 FS	7070213	Unidade	20 Unidade
