Caminho de cabos em chapa para grandes vãos WKSG 160 A2 não | 6000 | 200 | 2

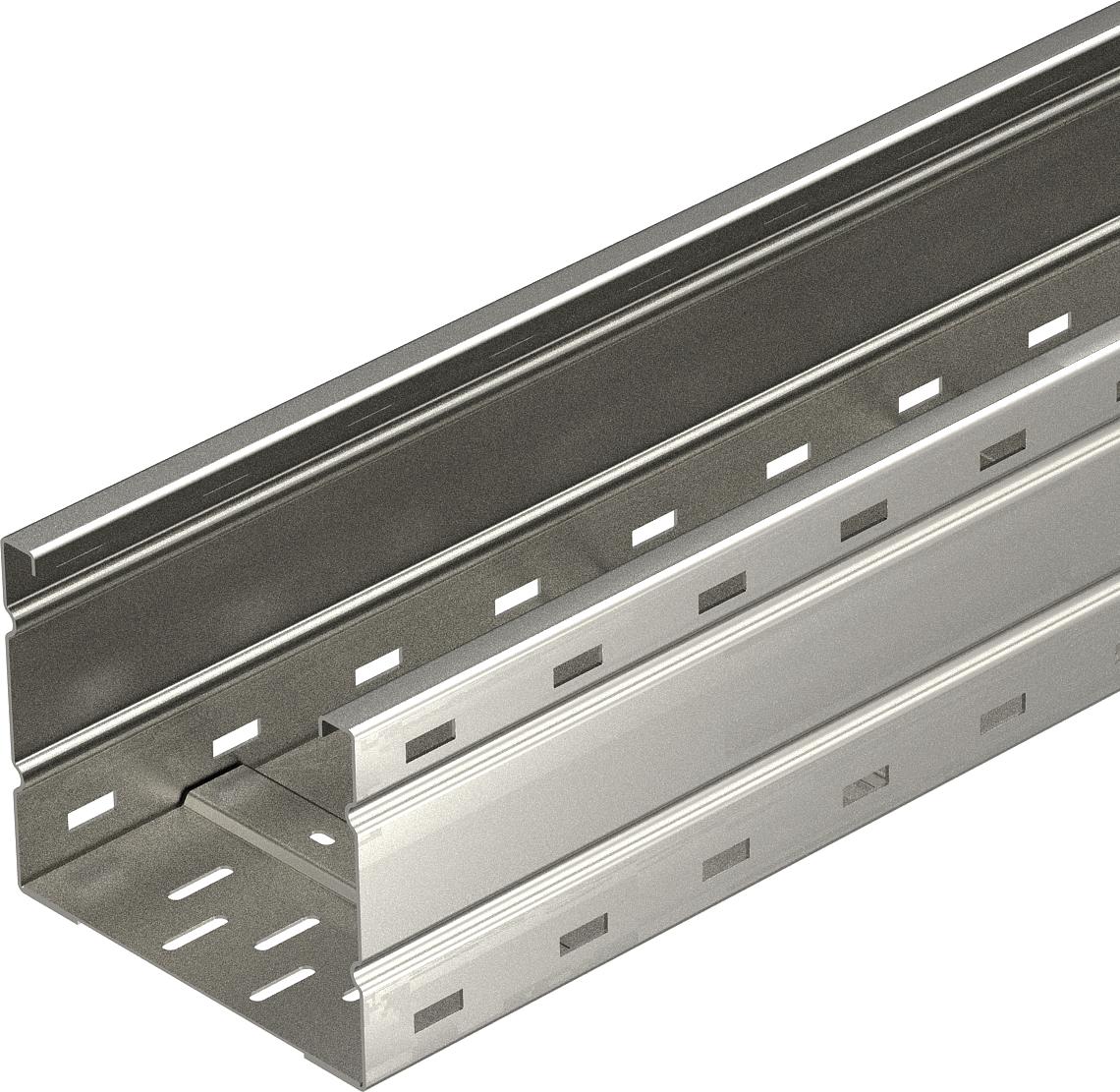

Caminho de cabos em chapa para grandes vãos WKSG 160 A2

Ref. 6098571 | EAN 4012195683582

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	160 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento	6000 mm
Comprimento útil	6000 mm
Cor	aço inoxidável
Dimensão	160 X 200
Dimensão	160x200x6000
Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m
Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m

Distância de apoio de 8,0m	0,7 kN/m
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Largura	200 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	200 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	0,122 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	30200 mm²
Secção transversal útil	302 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 160

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 162 A2	não	6000 mm	200 mm	2 mm	6098571	m	6 m

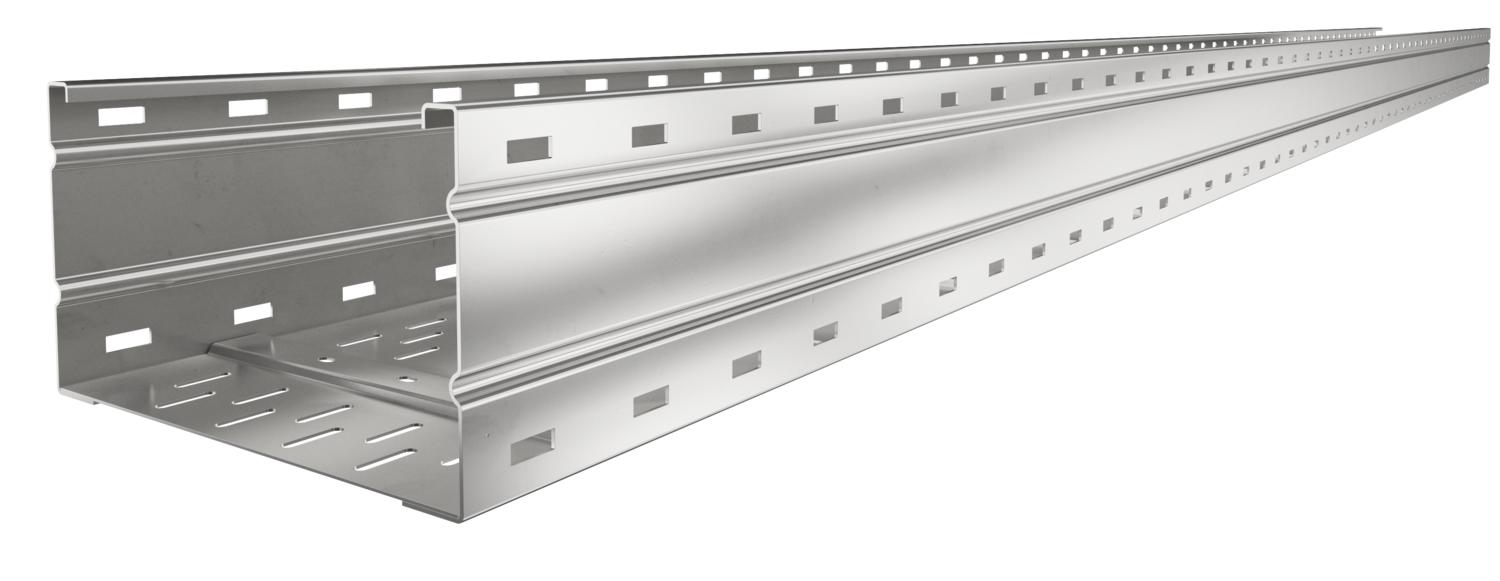

WKSG 163 A2	não	6000 mm	300 mm	2 mm	6098573	m	6 m

Acessórios

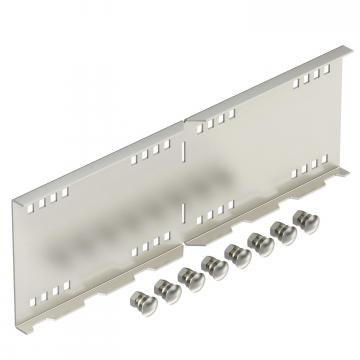

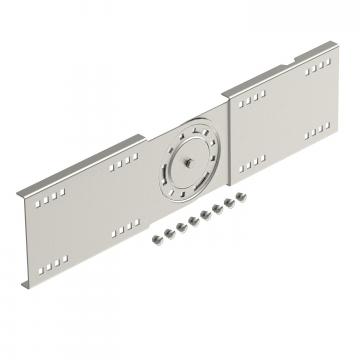

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

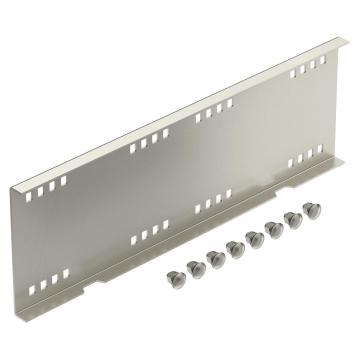

União reta A2	WRVL 160 A2	6227724	Unidade	2 Unidade
Tampa com ferrolho A2	WDRL 1116 20 A2	6227360	m	3 m

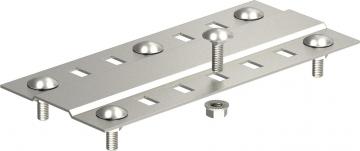

Régua tapa juntas A2	SSLB 200 A2	7070361	Unidade	20 Unidade
