Caminho de cabos em chapa para grandes vãos WKSG 110 FT não | 6000 | 200 | 2

Caminho de cabos em chapa para grandes vãos WKSG 110 FT

Ref. 6098141 | EAN 4012196351732

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

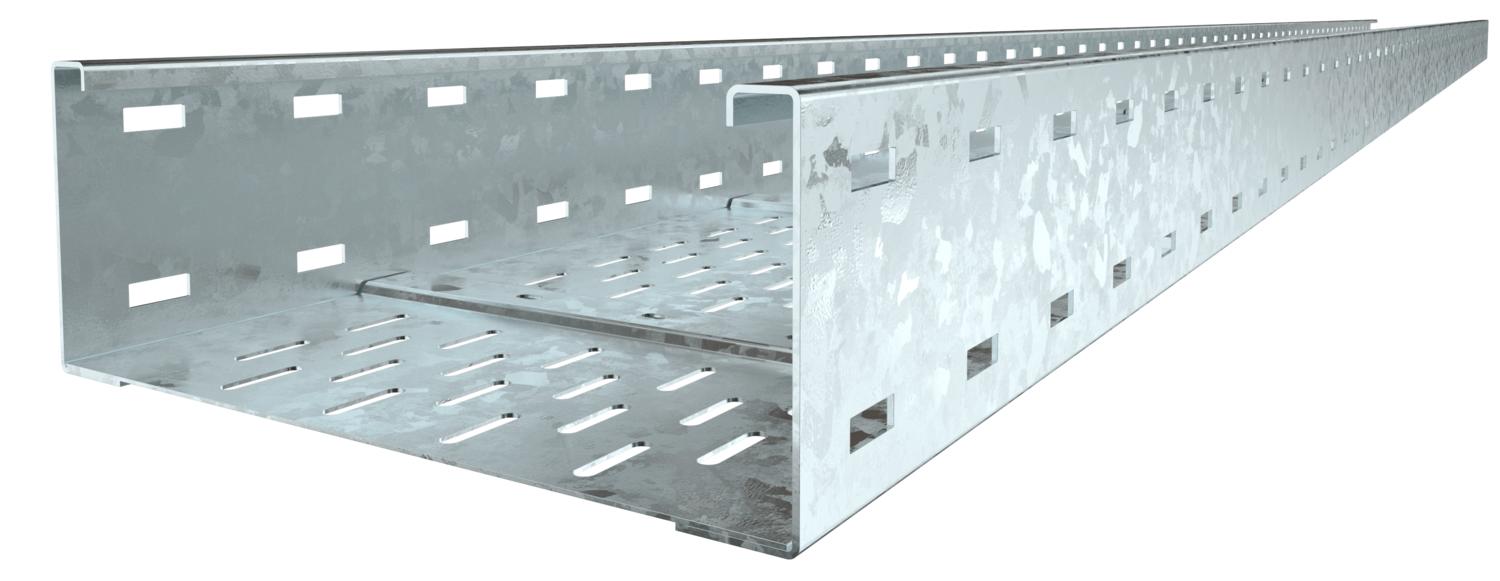

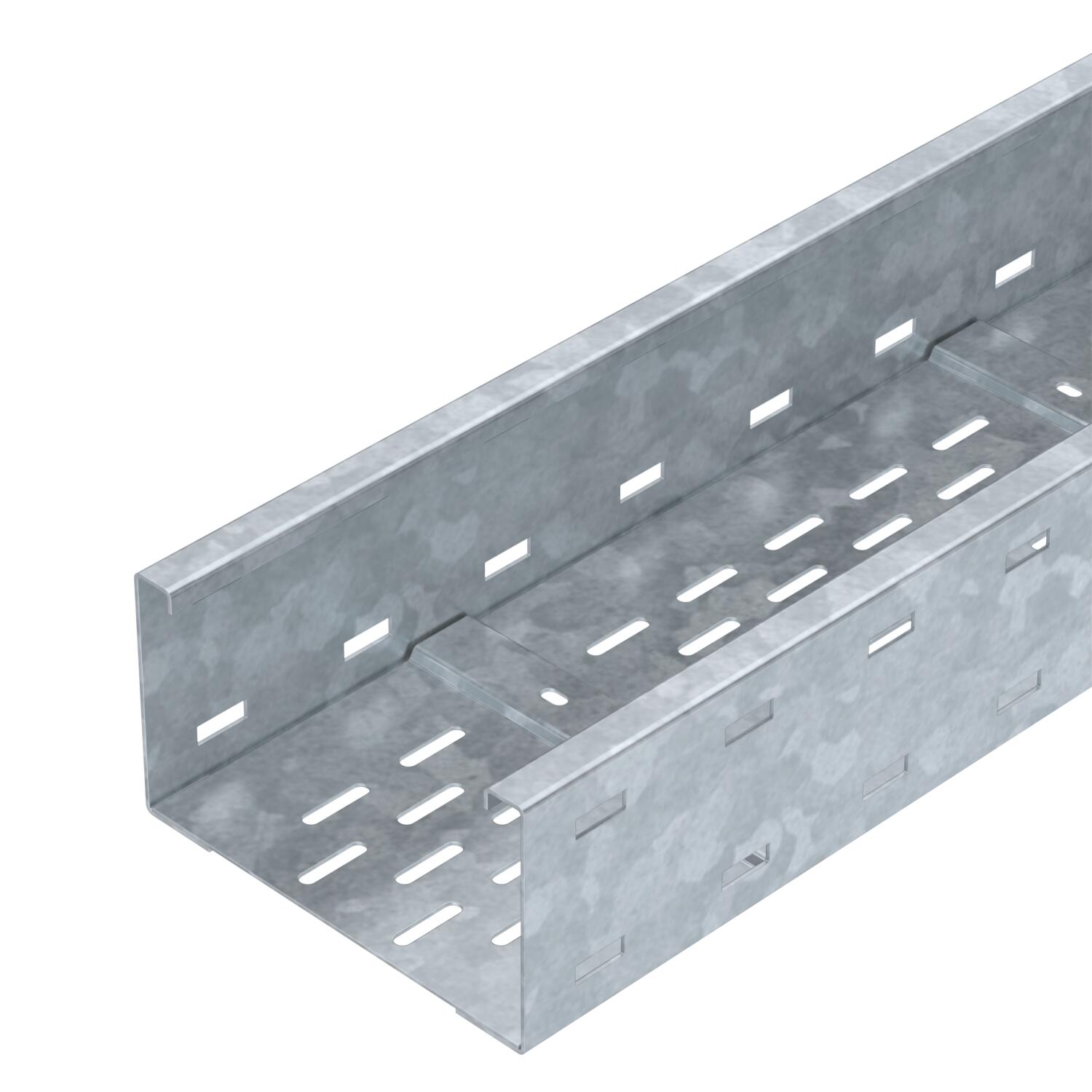

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento	6000 mm
Comprimento útil	6000 mm
Cor	zinco

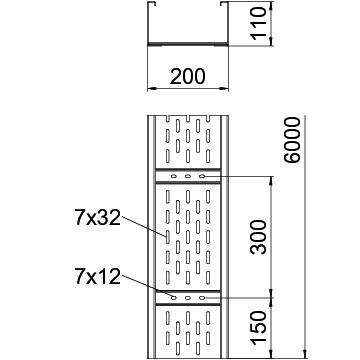

Dimensão	110 x 200
Dimensão	110x200x6000
Distância de apoio de 3,0m	2,5 kN/m
Distância de apoio de 3,5m	2,01 kN/m
Distância de apoio de 4,0m	1,6 kN/m
Distância de apoio de 4,5m	1,32 kN/m
Distância de apoio de 5,0m	1,1 kN/m
Distância de apoio de 6,0m	0,75 kN/m
Distância de apoio de 7,0m	0,45 kN/m

Distância de apoio de 8,0m	0,2 kN/m
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Largura	200 mm
Material	Aço
Medida B	200 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	50,284 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	20200 mm²
Secção transversal útil	202 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 120 FT	não	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	não	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	não	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	não	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	não	6000 mm	600 mm	2 mm	6098157	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

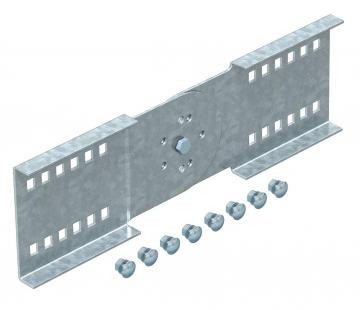

União reta FT	WRVL 110 FT	6091180	Unidade	2 Unidade

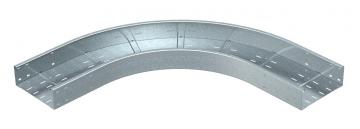

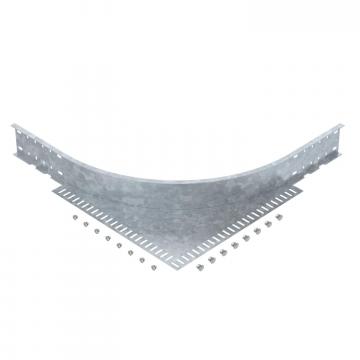

Ângulo 90º 110 FT	WRB 90 120 FT	6098344	Unidade	1 Unidade
Tampa com ferrolho DD	WDRL 1116 20 DD	6227600	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Régua tapa juntas DD	SSLB 200 DD	7070314	Unidade	20 Unidade
