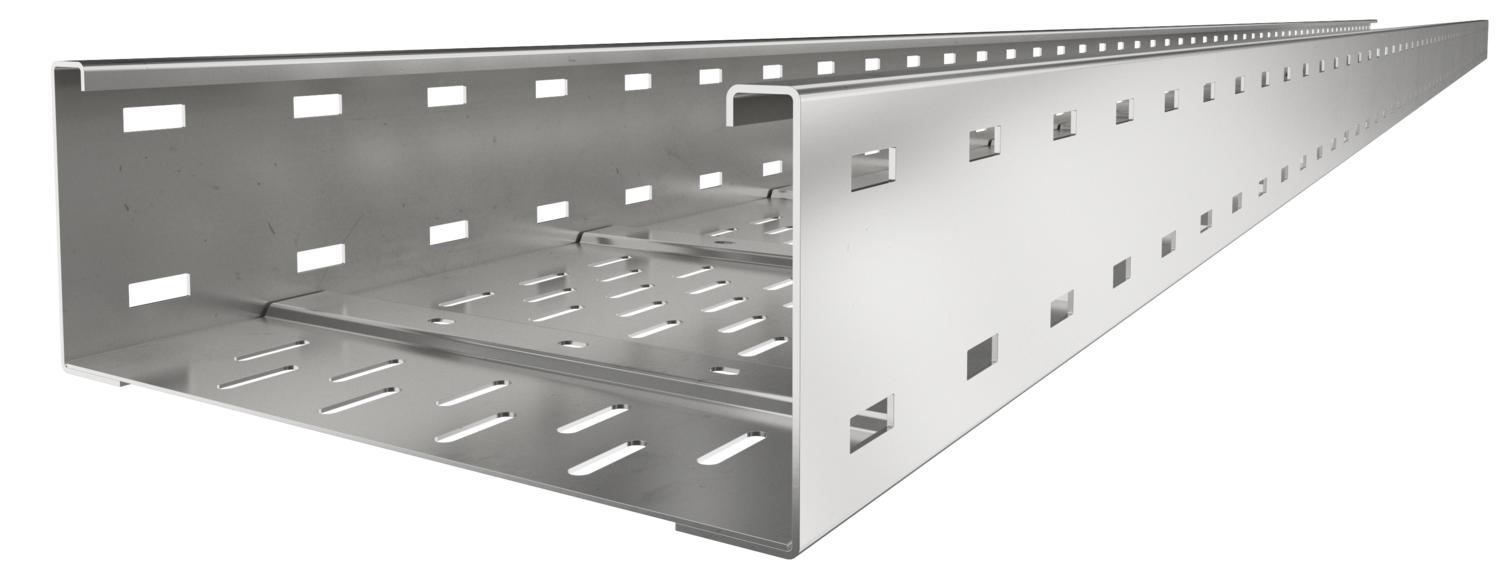

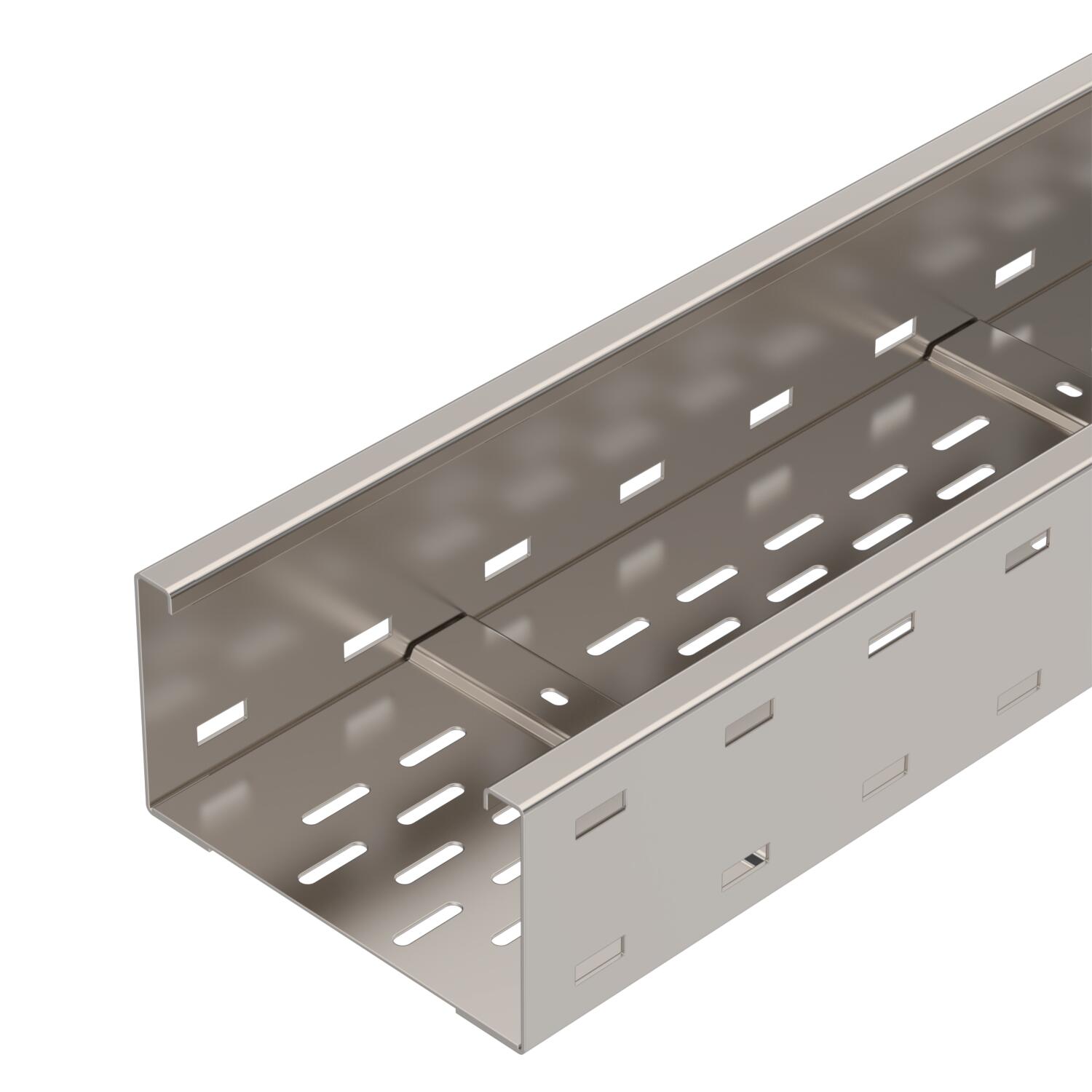

Caminho de cabos em chapa para grandes vãos WKSG 110 A2
Ref. 6098161 | EAN 4012195683506
- Descrição do produto
-
Descrição do produto
Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

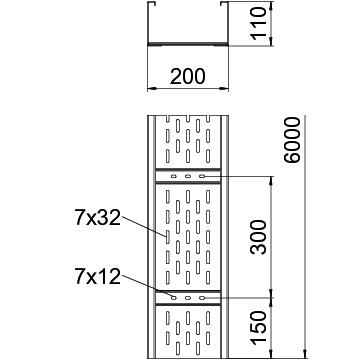

Aço inoxidável, decapado não Atenuação da blindagem magnética com tampa 50 dB Atenuação da blindagem magnética sem tampa 20 dB Comprimento útil 6000 mm Dimensão 110 X 200 Dimensão 110x200x6000 Espessura das chapas 2 mm Funktionsgaranti não Instalação no pavimento sim Material Aço inoxidável, livre de ferrugem 1.4301 Perfuração lateral sim Secção transversal útil 202 cm² Secção transversal útil 20200 mm² Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Versão conector sem conector Versão para grandes cargas sim Dimensões
Altura 110 mm Comprimento 6000 mm Largura 200 mm Medida B 200 mm Medida L 6000 mm Cargas
Distância de apoio de 3,0m 2,5 kN/m Distância de apoio de 3,5m 2,01 kN/m Distância de apoio de 4,0m 1,6 kN/m Distância de apoio de 4,5m 1,32 kN/m Distância de apoio de 5,0m 1,1 kN/m Distância de apoio de 6,0m 0,75 kN/m Distância de apoio de 7,0m 0,45 kN/m Distância de apoio de 8,0m 0,2 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-

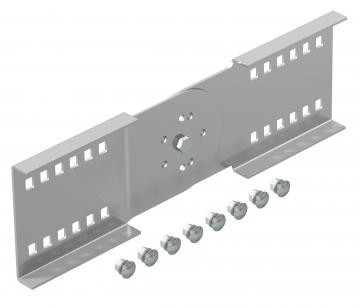

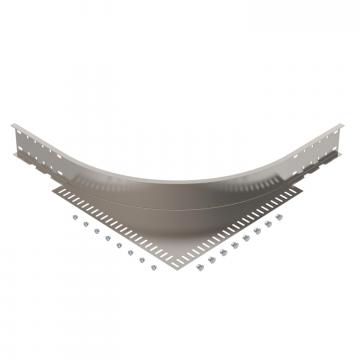

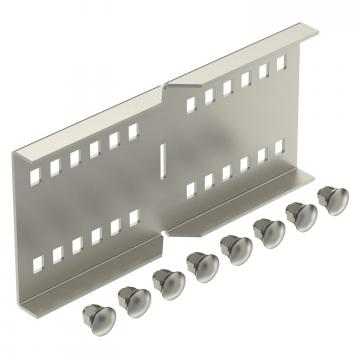

Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

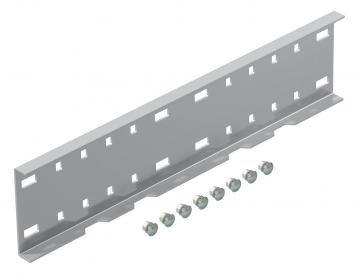

União reta A2
