Caminho de cabos em chapa MKS 85 FS 3000 | 600 | 1 | não | Aço | galvanizado pelo método Sendzimir

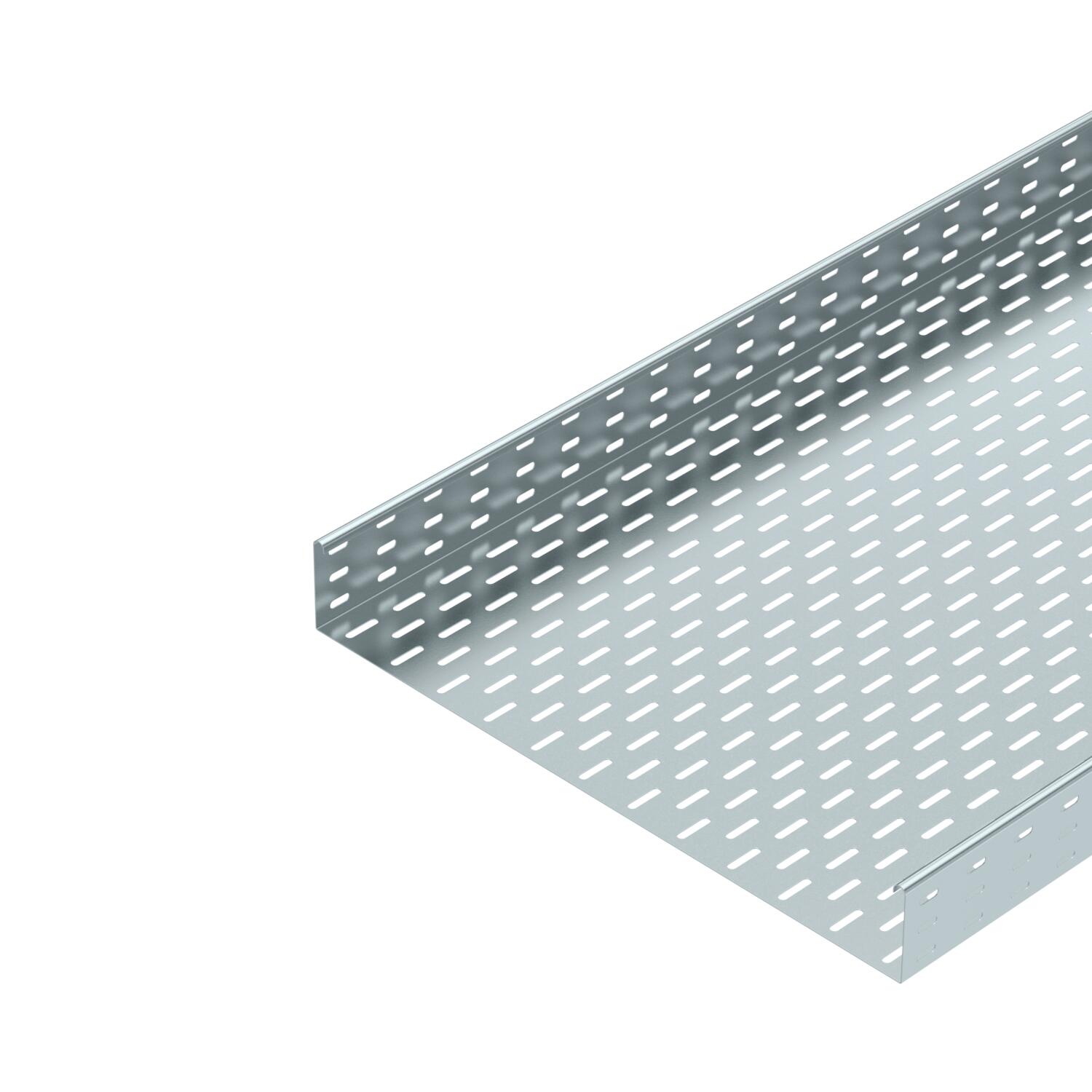

Caminho de cabos em chapa MKS 85 FS

Ref. 6057535 | EAN 4012196061037

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKS 85 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conector longitudinal RLVL 85
Aço inoxidável, decapado	não
Altura	85 mm
Altura	3 in
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

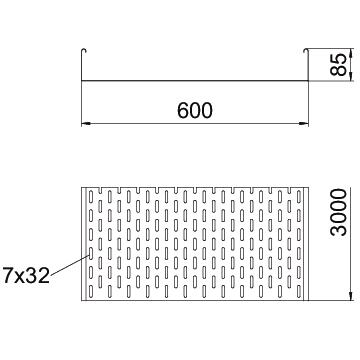

Dimensão	85x600x3000
Dimensão	85 x 600
Distância de apoio de 1,5m	1,75 kN/m
Distância de apoio de 1,75m	1,4 kN/m
Distância de apoio de 2,0m	1,1 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	24 in
Largura	600 mm
Maß W	600 mm
Material	Aço
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	6,279 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	508 cm²
Secção transversal útil	50800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 85

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
testado a partir da largura de 300 mm com régua tapa juntas SSLB

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 810 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6057535	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva FS	RLVL 85 FS	6067123	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 600 FS	7070233	Unidade	20 Unidade
Ângulo 45° 85 FS	RB 45 860 FS	6036210	Unidade	1 Unidade
Ângulo 90° 85 FS	RB 90 860 FS	6036710	Unidade	1 Unidade
Ângulo ajustável 85 FS	RB W 860 FS	6037210	Unidade	1 Unidade
Derivação simples 85 FS	RAA 860 FS	6042143	Unidade	1 Unidade
Derivação em T 85 FS	RT 860 FS	6038220	Unidade	1 Unidade
Cruzeta 85 FS	RK 860 FS	7027341	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 600 FS	6052606	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
