- Descrição do produto
-
Descrição do produto

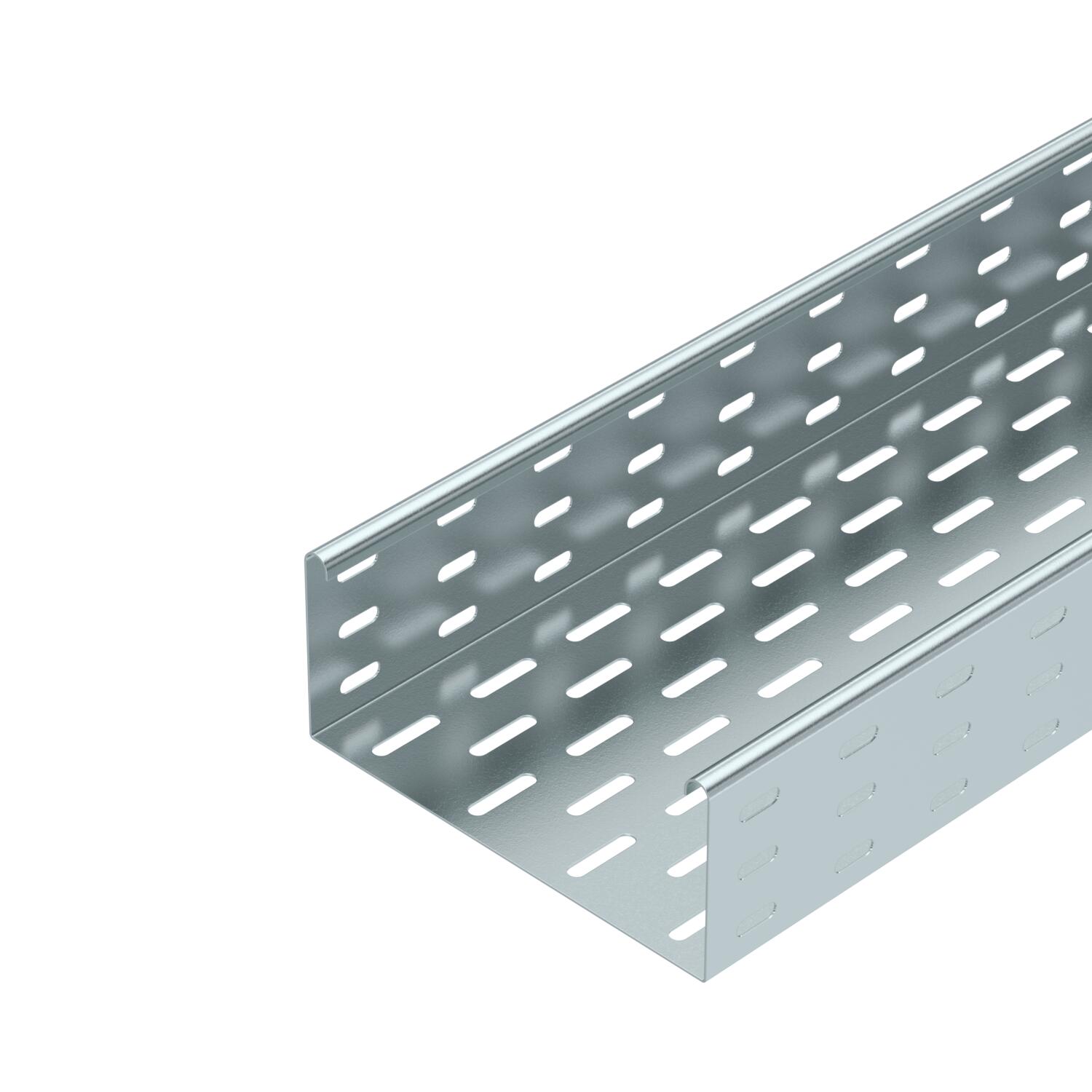

MKS 85 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

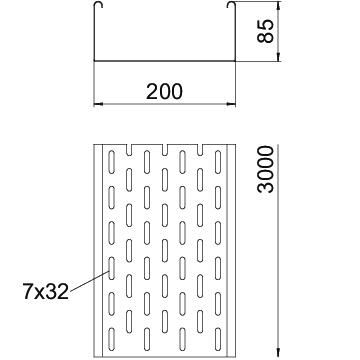

Acessórios de entrega Conector longitudinal RLVL 85 Aço inoxidável, decapado não Com tampa não Dimensão 85 x 200 Dimensão 85x200x3000 Espessura das chapas 1 mm Espessura das chapas 0,04 in Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 18600 mm² Secção transversal útil 186 cm² Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector conector fornecido Versão para grandes cargas não Dimensões
Altura 85 mm Altura 3 in Comprimento 10 ft Comprimento 3000 mm Largura 200 mm Largura 8 in Medida B 200 mm Cargas
Distância de apoio de 1,5m 1,75 kN/m Distância de apoio de 1,75m 1,4 kN/m Distância de apoio de 2,0m 1,1 kN/m Distância de apoio de 2,5m 0,5 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos do tipo MKS 85
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
testado a partir da largura de 300 mm com régua tapa juntas SSLB
-
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica MKS 820 FS / 6057209 , 0.29MB , pdfDeclaração de conformidade MKS 820 FS / 6057209 , 0.16MB , pdfREACH Declaração de conformidade MKS 820 FS / 6057209 , 0.12MB , pdfRoHS Declaração de conformidade MKS 820 FS / 6057209 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem para sistemas de caminho de cabos aparafusáveis , 9.41MB , pdf
