Caminho de cabos em chapa MKS 60 FT 3000 | 600 | 1 | não | Aço | Galvanizado por imersão a quente após maquinação

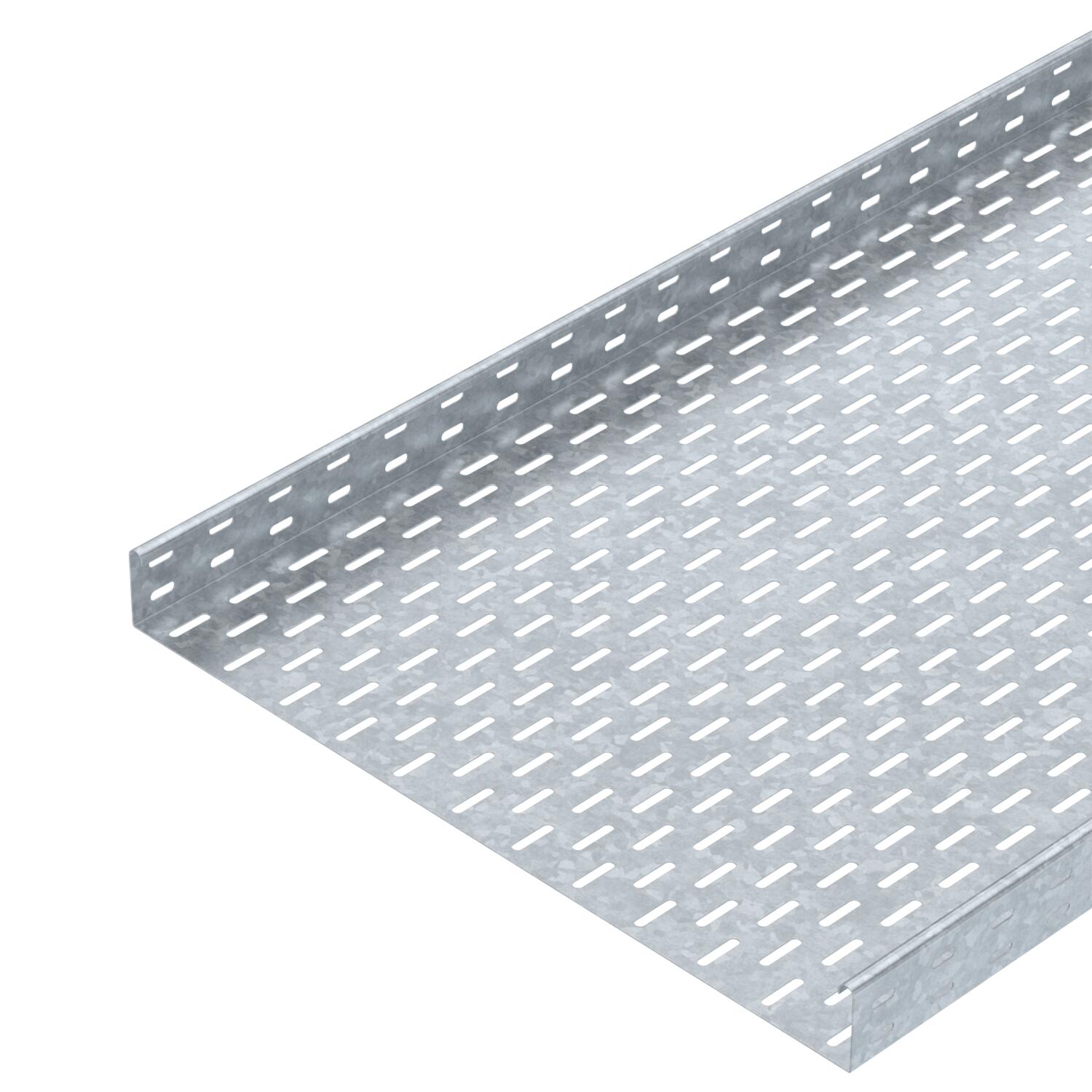

Caminho de cabos em chapa MKS 60 FT

Ref. 6055710 | EAN 4012196388219

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco

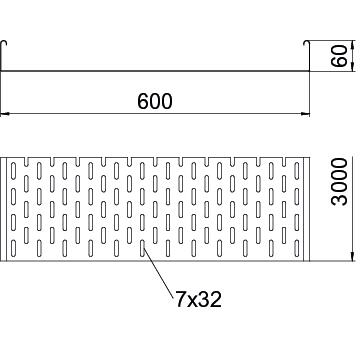

Dimensão	60x600x3000
Dimensão	60 x 600
Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m
Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	24 in
Largura	600 mm
Maß W	600 mm
Material	Aço
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	13,6111 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	35800 mm²
Secção transversal útil	358 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 610 FT	3000 mm	100 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055710	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 600 DD	7070334	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 600 FT	6051472	m	3 m

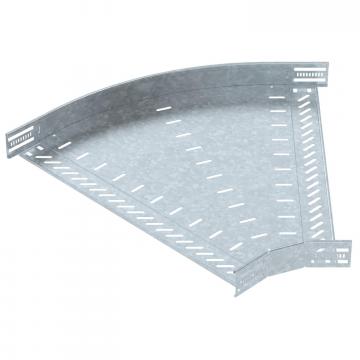

Ângulo 45º 60 FT	RB 45 660 FT	6036142	Unidade	1 Unidade

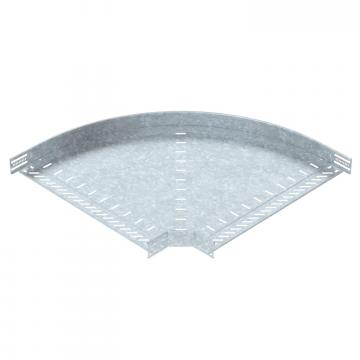

Ângulo 90º 60 FT	RB 90 660 FT	6036602	Unidade	1 Unidade

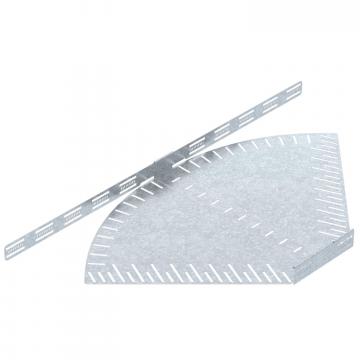

Ângulo ajustável 60 FT	RB W 660 FT	6037132	Unidade	1 Unidade

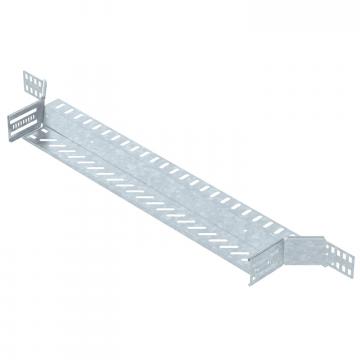

Derivação simples 60 FT	RAA 660 FT	6042223	Unidade	1 Unidade
Derivação em T 60 FT	RT 660 FT	6038142	Unidade	1 Unidade

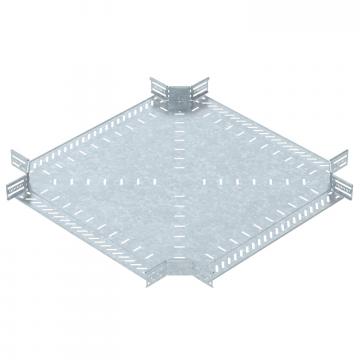

Cruzeta 60 FT	RK 660 FT	7027421	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 600 DD	6052724	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 90º 60 FT	RB 90 660 FT	7125585	Unidade	1 Unidade
