Caminho de cabos em chapa MKS 60 FT 3000 | 500 | 1 | não | Aço | Galvanizado por imersão a quente após maquinação

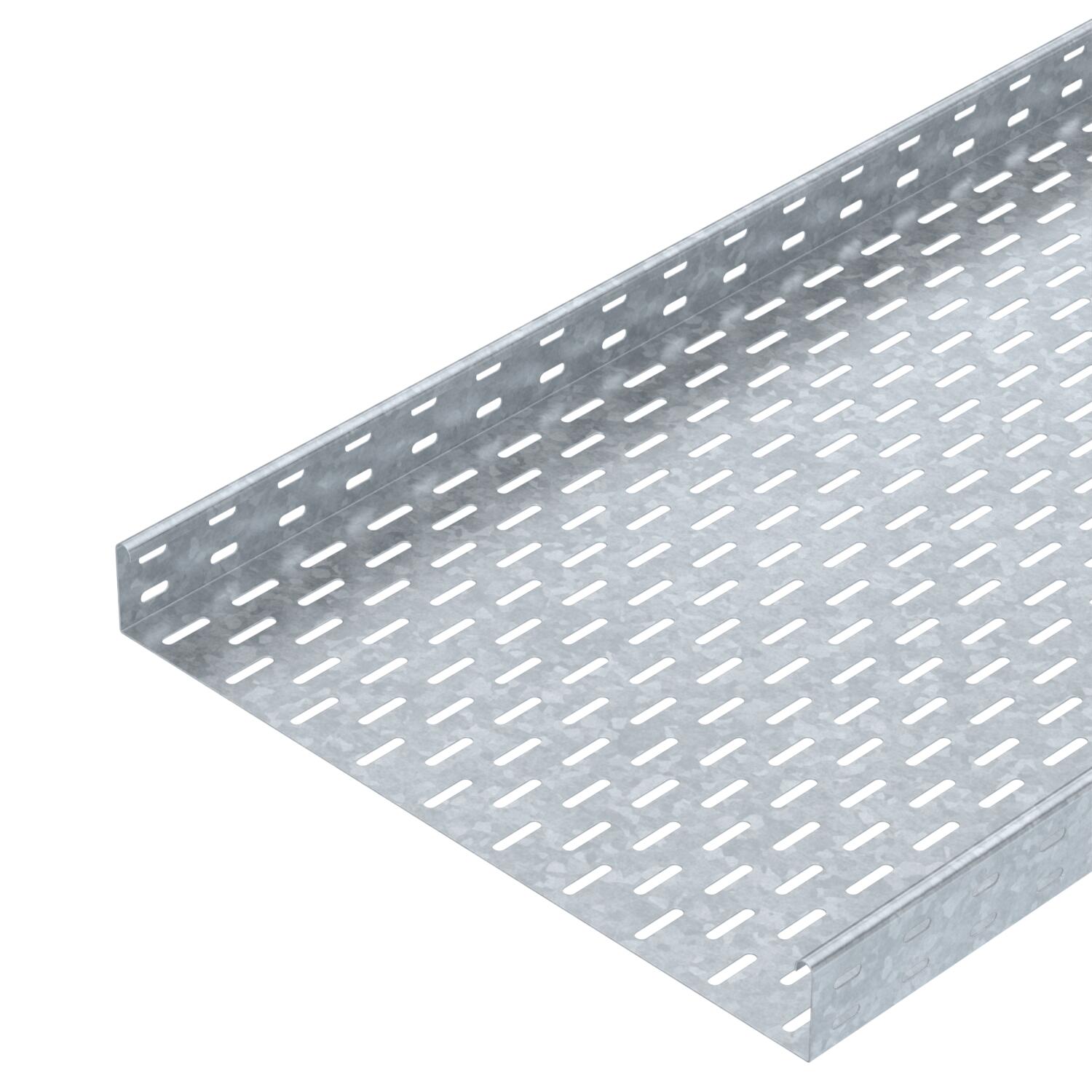

Caminho de cabos em chapa MKS 60 FT

Ref. 6055699 | EAN 4012196388097

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco

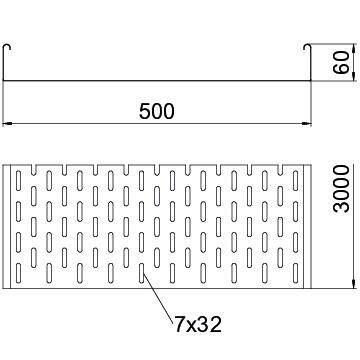

Dimensão	60 x 500
Dimensão	60x500x3000
Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m
Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	500 mm
Largura	20 in
Material	Aço
Medida B	500 mm
Pegada de CO₂ (GWP) do berço ao portão	11,56 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	29800 mm²
Secção transversal útil	298 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 610 FT	3000 mm	100 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055710	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 500 DD	7070326	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 500 FT	6051448	m	3 m
Ângulo 45º 60 FT	RB 45 650 FT	6036140	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 650 FT	6036600	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 650 FT	6037130	Unidade	1 Unidade
Derivação simples 60 FT	RAA 650 FT	6042221	Unidade	1 Unidade
Derivação em T 60 FT	RT 650 FT	6038140	Unidade	1 Unidade
Cruzeta 60 FT	RK 650 FT	7027419	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 500 DD	6052718	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 45º 60 FT	RB 45 650 FT	7066503	Unidade	1 Unidade
