Caminho de cabos em chapa MKS 60 FS 3000 | 400 | 1 | não | Aço | galvanizado pelo método Sendzimir

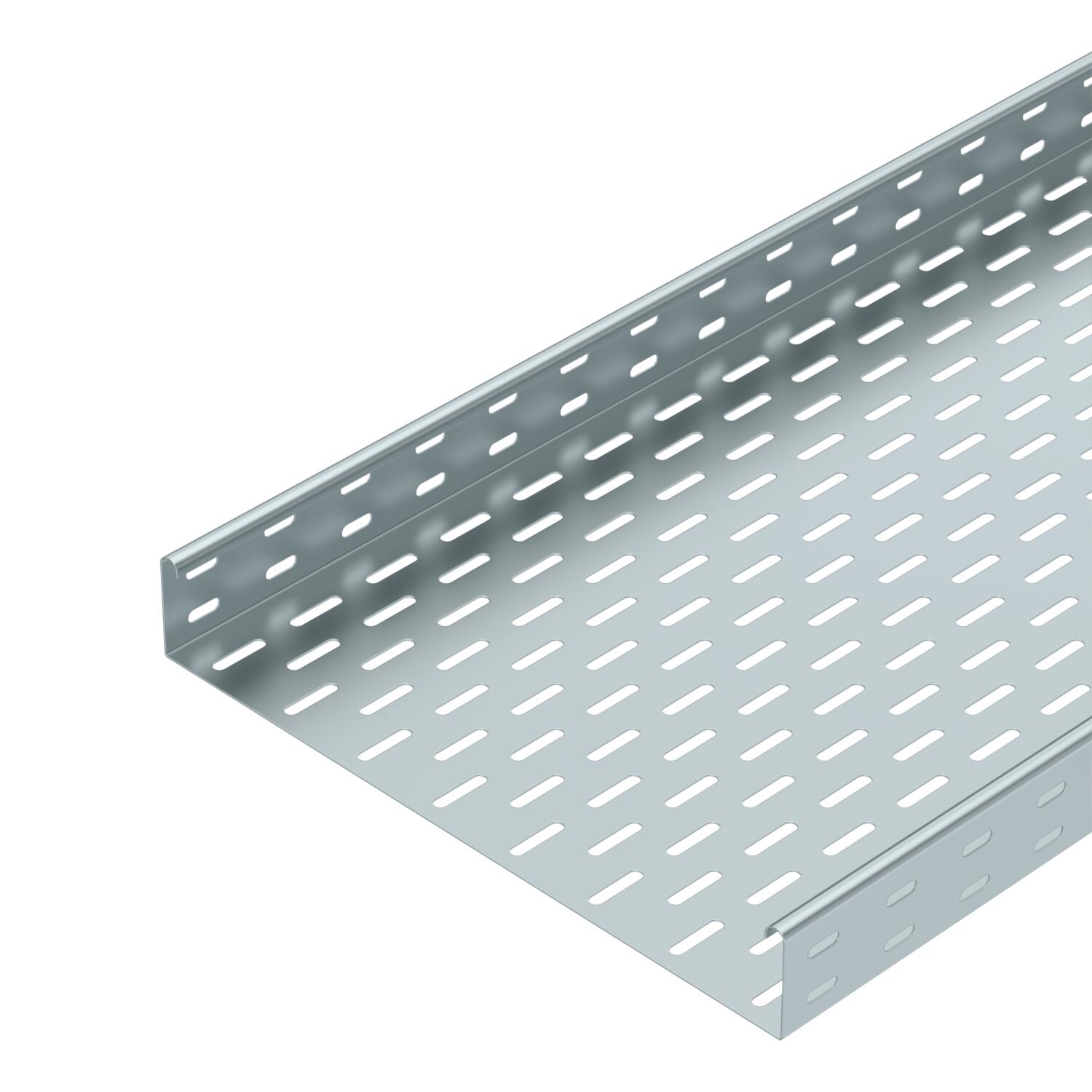

Caminho de cabos em chapa MKS 60 FS

Ref. 6055400 | EAN 4012196059836

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conjunto de conector longitudinal RV 60
Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco

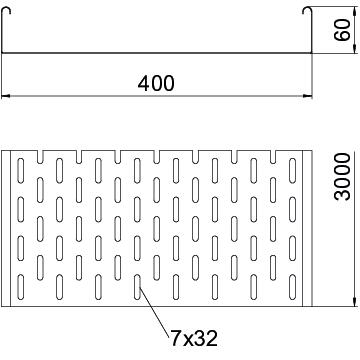

Dimensão	60x400x3000
Dimensão	60 x 400
Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m
Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	400 mm
Largura	16 in
Maß W	400 mm
Material	Aço
Medida B	400 mm
Pegada de CO₂ (GWP) do berço ao portão	17,82 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	238 cm²
Secção transversal útil	23800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 610 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055524	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 400 FS	7070221	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 640 FS	6036108	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 640 FS	6036568	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 640 FS	6037108	Unidade	1 Unidade
Derivação simples 60 FS	RAA 640 FS	6042119	Unidade	1 Unidade
Derivação em T 60 FS	RT 640 FS	6038108	Unidade	1 Unidade
Cruzeta 60 FS	RK 640 FS	7027317	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 400 FS	6052401	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 90° 60 FS	RB 90 640 FS	7001290	Unidade	1 Unidade
