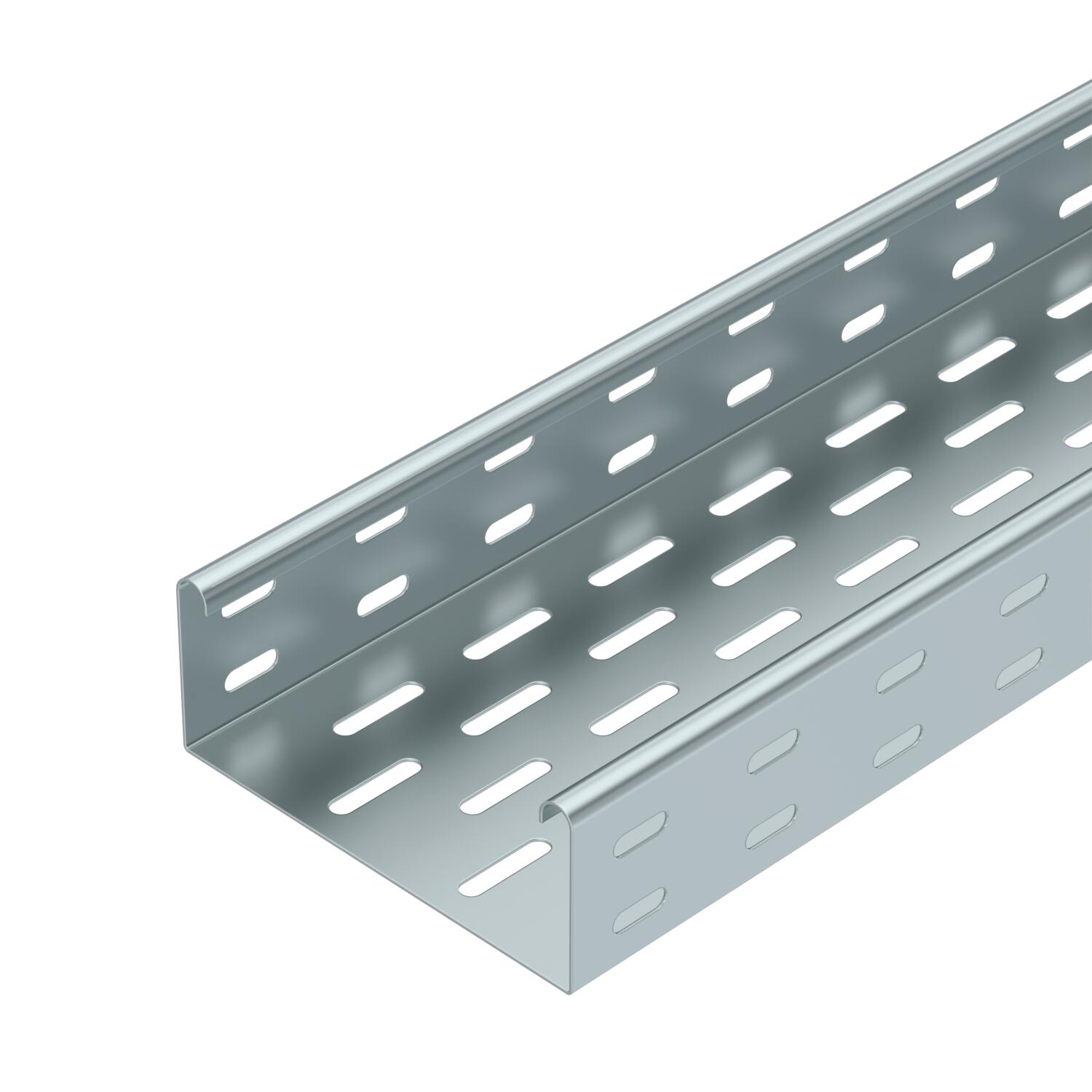

Caminho de cabos em chapa MKS 60 FS 3000 | 150 | 1 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa MKS 60 FS

Ref. 6055141 | EAN 4012196387731

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm. Versão FS incluindo kit união rápida RV 60.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conjunto de conector longitudinal RV 60
Aço inoxidável, decapado	não
Com tampa	não

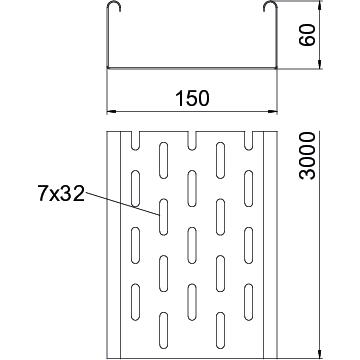

Dimensão	60x150x3000
Dimensão	60 x 150
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	88 cm²
Secção transversal útil	8800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	10 ft
Comprimento	3000 mm

Largura	150 mm
Largura	6 in
Medida B	150 mm

Cargas

Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m

Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 610 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6055524	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 150 FS	7070209	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 615 FS	6036102	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 615 FS	6036562	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 615 FS	6037102	Unidade	1 Unidade
Derivação simples 60 FS	RAA 615 FS	6042113	Unidade	1 Unidade
Derivação em T 60 FS	RT 615 FS	6038102	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 150 FS	6052150	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 45° 60 FS	RB 45 615 FS	6043755	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 615 FS	6043208	Unidade	1 Unidade
