Caminho de cabos em chapa MKS 35 FS 3000 | 200 | 1 | não | Aço | galvanizado pelo método Sendzimir

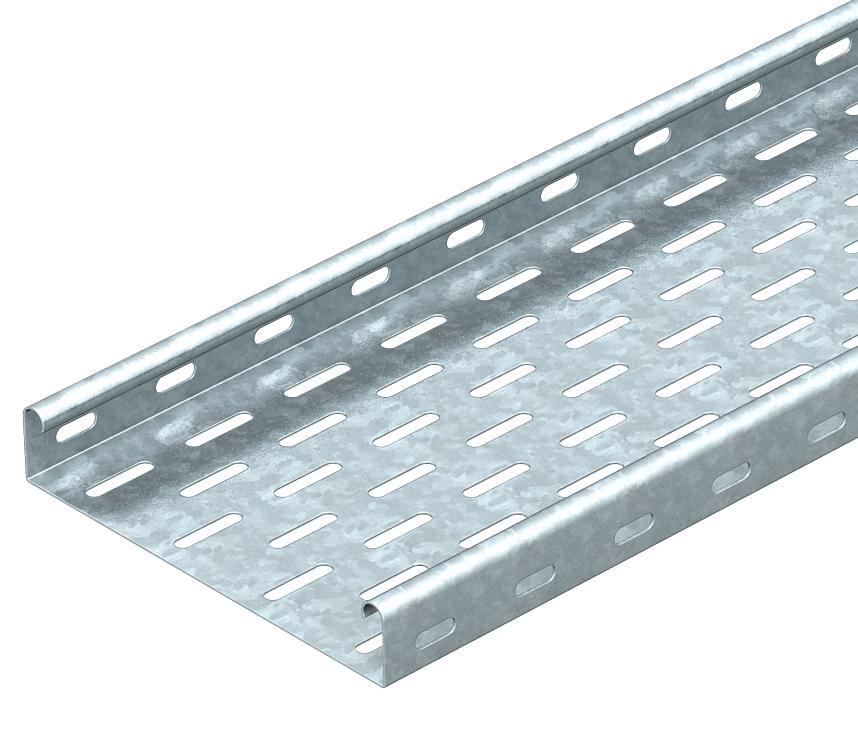

Caminho de cabos em chapa MKS 35 FS

Ref. 6053599 | EAN 4012196059539

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	35 mm
Base perfurada	1
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco

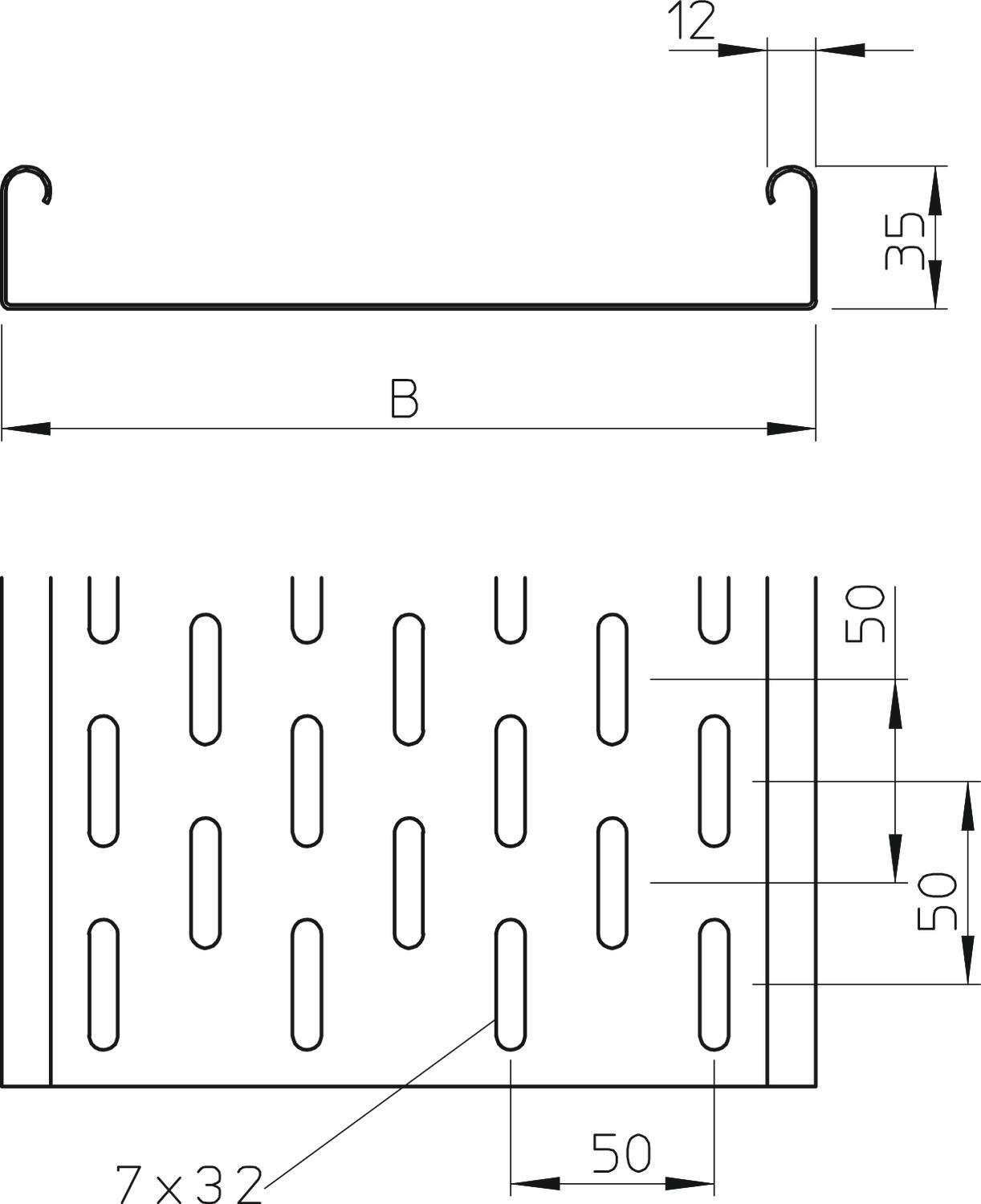

Dimensão	35 x 200
Dimensão	35x200x3000
Distância de apoio de 1,0 m	1,1 kN/m
Distância de apoio de 1,5m	0,5 kN/m
Distância de apoio de 2,0m	0,3 kN/m
Distância de apoio de 2,5m	0,3 kN/m
Distância de apoio de 3,0m	0,2 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	8 in
Largura	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	5,4867 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	6800 mm²
Secção transversal útil	68 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 35

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 310 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6053572	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6053599	m	3 m

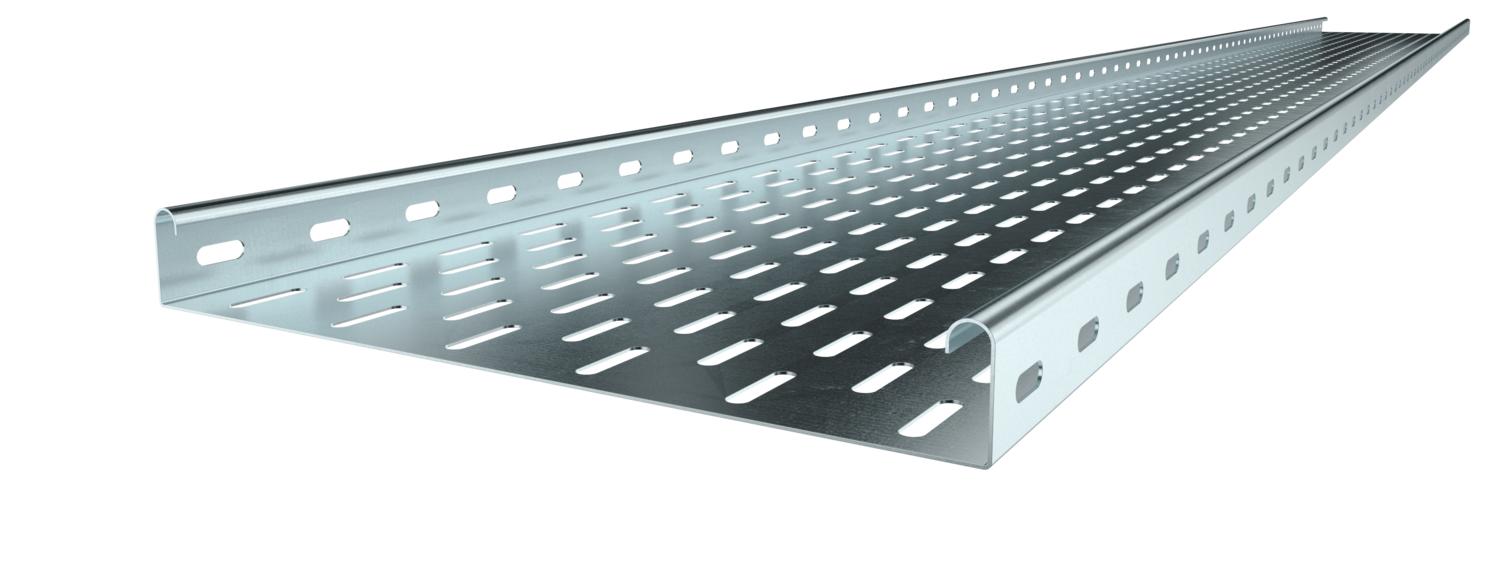

MKS 330 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6053637	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 35 FS	6067085	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 200 FS	7070213	Unidade	20 Unidade

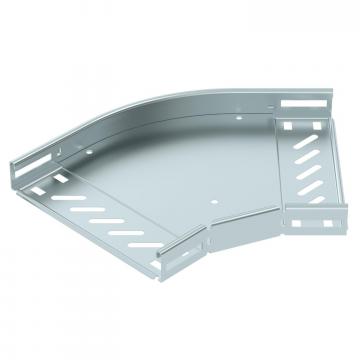

Ângulo 45° 35 FS	RB 45 320 FS	6036002	Unidade	1 Unidade

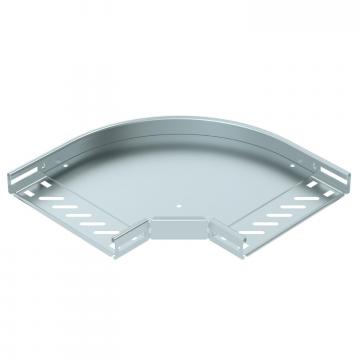

Ângulo 90° 35 FS	RB 90 320 FS	6036502	Unidade	1 Unidade

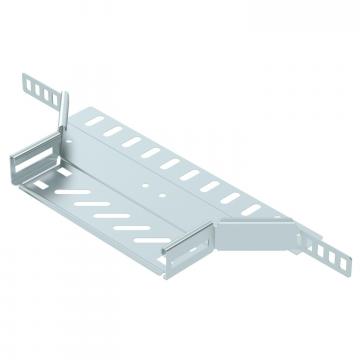

Derivação simples 35 FS	RAA 320 FS	6042103	Unidade	1 Unidade

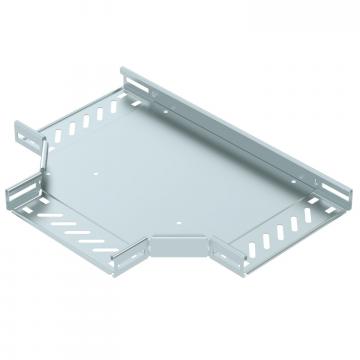

Derivação em T 35 FS	RT 320 FS	6038002	Unidade	1 Unidade

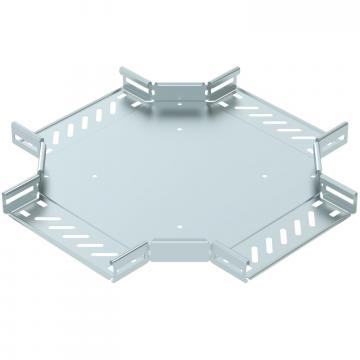

Cruzeta 35 FS	RK 320 FS	7027303	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 30 FS	TSG 30 FS	6062050	m	3 m

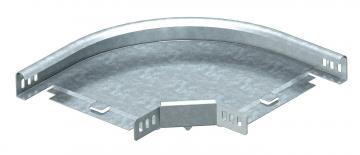

Ângulo 90° 35 FS	RB 90 320 FS	6043127	Unidade	1 Unidade
