Caminho de cabos em chapa MKS 110 FS 3000 | 550 | 1 | não | Aço | galvanizado pelo método Sendzimir
morepic-1 morepic-2 video-1

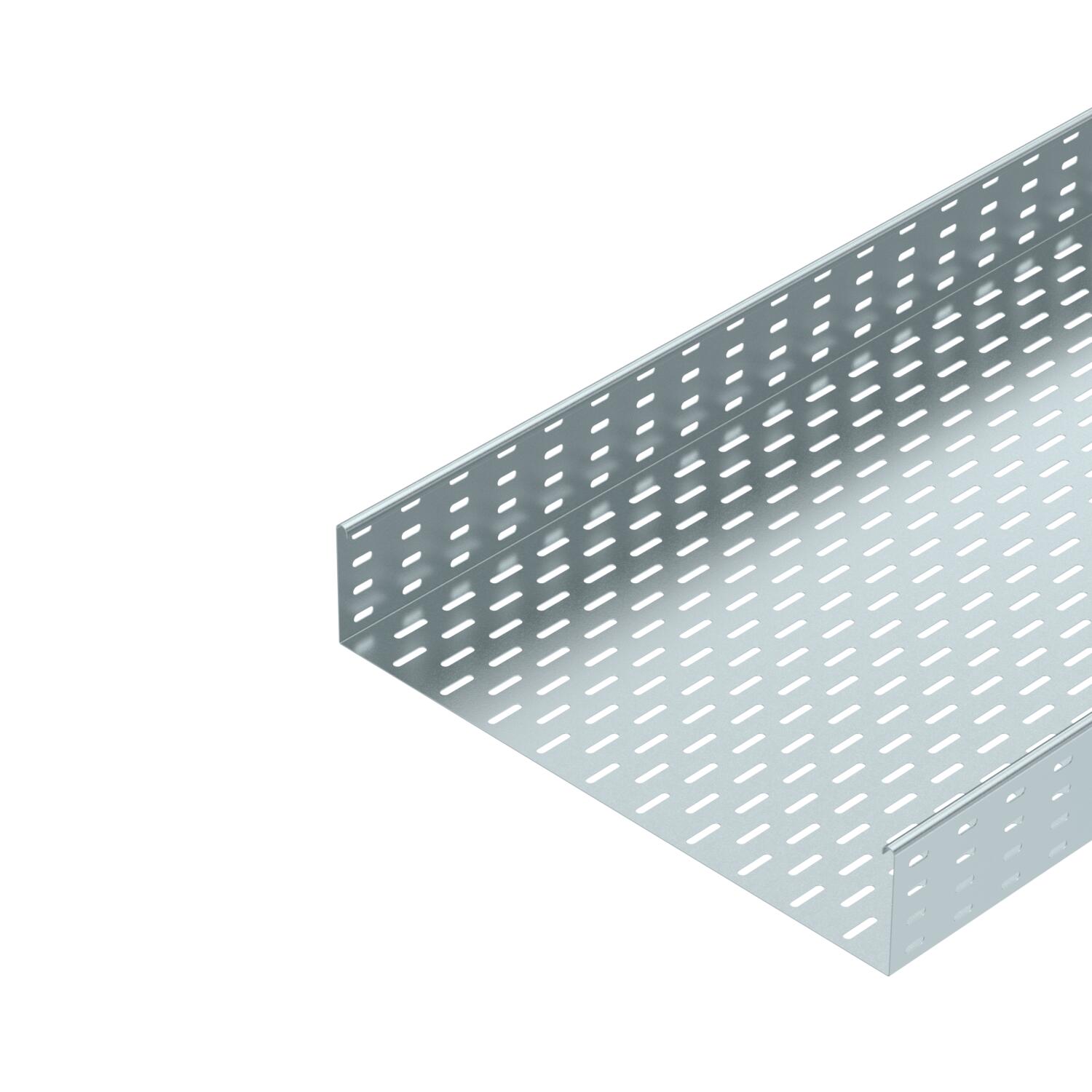

Caminho de cabos em chapa MKS 110 FS

Ref. 6060528 | EAN 4012196062119

3000 mm
1 mm
não
Aço
galvanizado pelo método Sendzimir
Descrição do produto

Descrição do produto

MKS 110 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Acessórios de entrega Conector longitudinal RLVL 110
Aço inoxidável, decapado não
Com tampa não

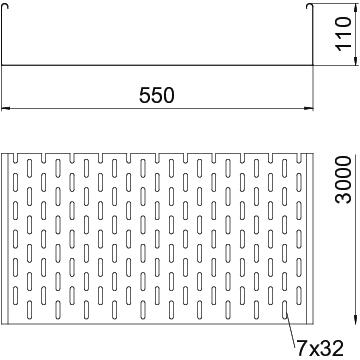

Dimensão 110 x 550
Dimensão 110x550x3000
Espessura das chapas 1 mm
Espessura das chapas 0,04 in
Funktionsgaranti não
Instalação no pavimento sim
Material Aço
Perfuração lateral sim
Representação de orifícios NATO não
Secção transversal útil 603 cm²
Secção transversal útil 60300 mm²
Superfície galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector conector fornecido
Versão para grandes cargas não

Dimensões

Altura 4 in
Altura 110 mm
Comprimento 3000 mm
Comprimento 10 ft
Largura 22 in
Largura 550 mm
Medida B 550 mm

Cargas

Distância de apoio de 1,5m 1,85 kN/m
Distância de apoio de 2,0m 1,3 kN/m
Distância de apoio de 2,5m 0,75 kN/m
Distância de apoio de 3,0m 0,6 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 110

Diagrama de cargas do caminho de cabos do tipo MKS 110
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Espessura das chapas Funktionsgaranti Material Superfície Ref. Quantidade Qte. minima fornec.
MKS 110 FS 3000 mm 100 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060102
3 m
MKS 120 FS 3000 mm 200 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060196
3 m
MKS 130 FS 3000 mm 300 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060307
3 m
MKS 140 FS 3000 mm 400 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060404
3 m
MKS 150 FS 3000 mm 500 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060412
3 m
MKS 155 FS 3000 mm 550 mm 1 mm não Aço galvanizado pelo método Sendzimir 6060528
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FS Tampa com ferrolho FS DRL 550 FS 6052568
3 m
