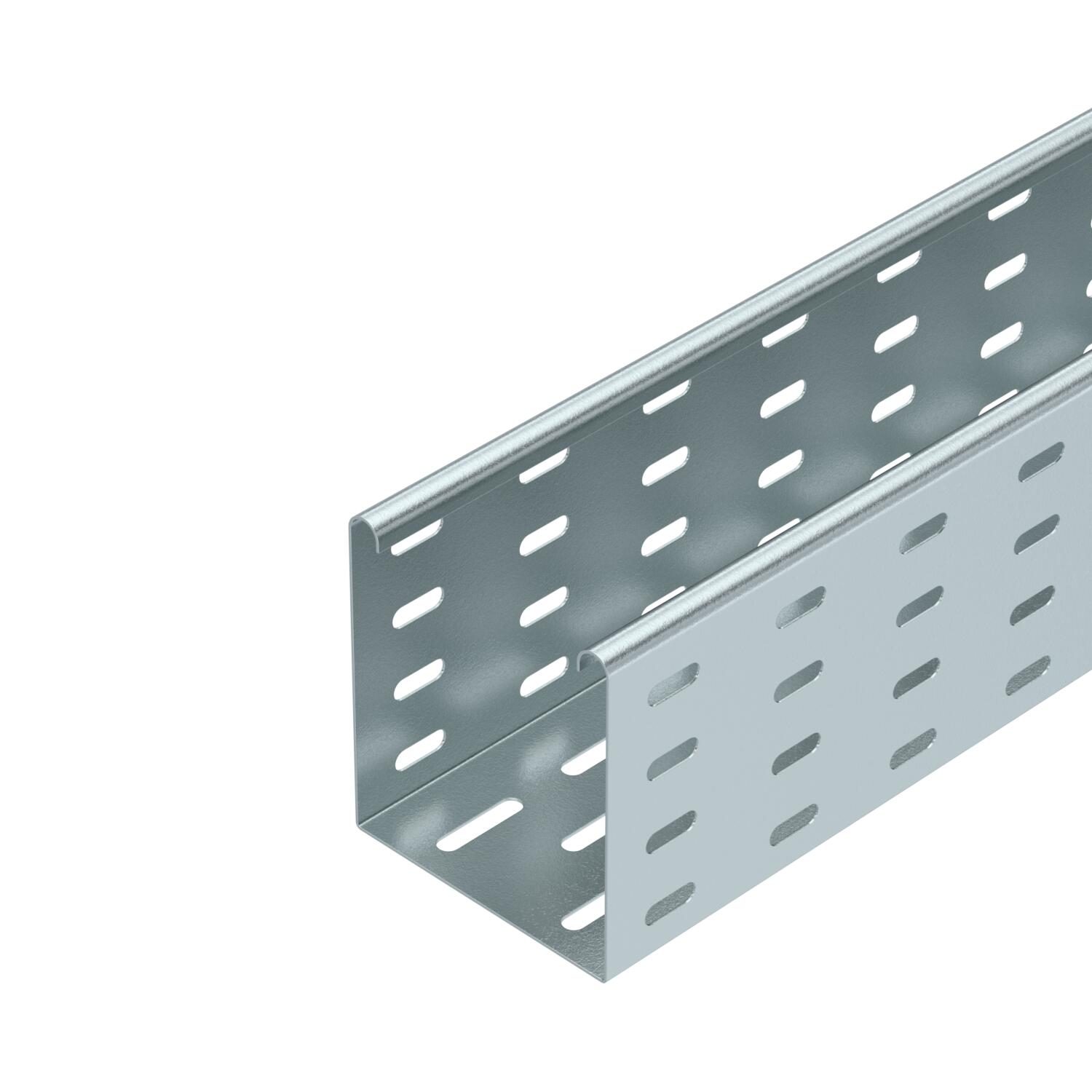

Caminho de cabos em chapa MKS 110 FS 3000 | 100 | 1 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa MKS 110 FS

Ref. 6060102 | EAN 4012196061815

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKS 110 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conector longitudinal RLVL 110
Aço inoxidável, decapado	não
Altura	4 in
Altura	110 mm
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

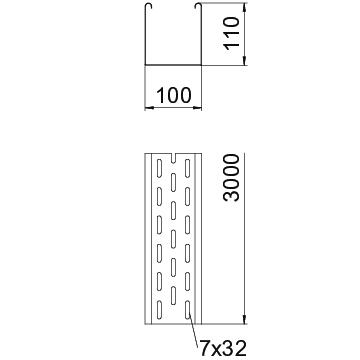

Dimensão	110x100x3000
Dimensão	110 x 100
Distância de apoio de 1,5m	1,85 kN/m
Distância de apoio de 2,0m	1,3 kN/m
Distância de apoio de 2,5m	0,75 kN/m
Distância de apoio de 3,0m	0,6 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	100 mm
Largura	4 in
Maß W	100 mm
Material	Aço
Medida B	100 mm
Pegada de CO₂ (GWP) do berço ao portão	20,825 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	10800 mm²
Secção transversal útil	108 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 110 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060102	m	3 m

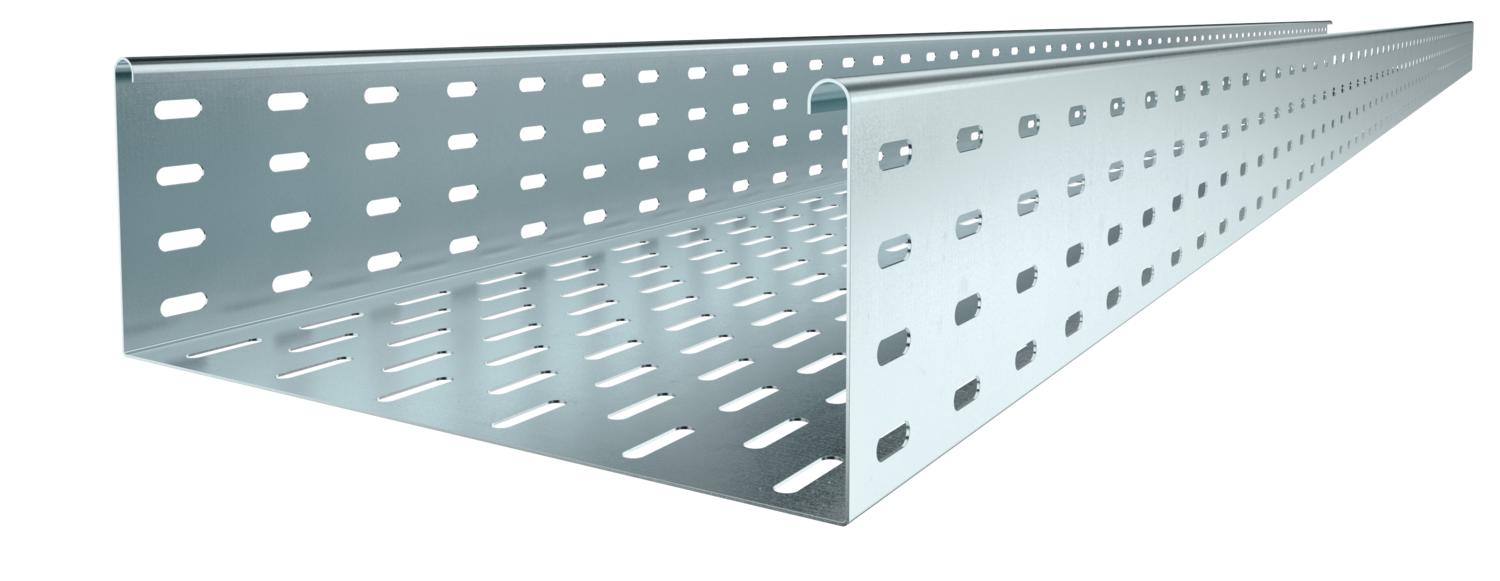

MKS 120 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6060528	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FS	RLVL 110 FS	6067131	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 100 FS	7070205	Unidade	20 Unidade
Ângulo 45° 110 FS	RB 45 110 FS	6036300	Unidade	1 Unidade
Ângulo 90° 110 FS	RB 90 110 FS	6036800	Unidade	1 Unidade
Ângulo ajustável 110 FS	RB W 110 FS	6037300	Unidade	1 Unidade
Derivação simples 110 FS	RAA 110 FS	6042151	Unidade	1 Unidade
Derivação em T 110 FS	RT 110 FS	6038300	Unidade	1 Unidade
Cruzeta 110 FS	RK 110 FS	7027351	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
