Caminho de cabos em chapa IKS 60 FS 3000 | 100 | 1 | não | Aço | galvanizado pelo método Sendzimir

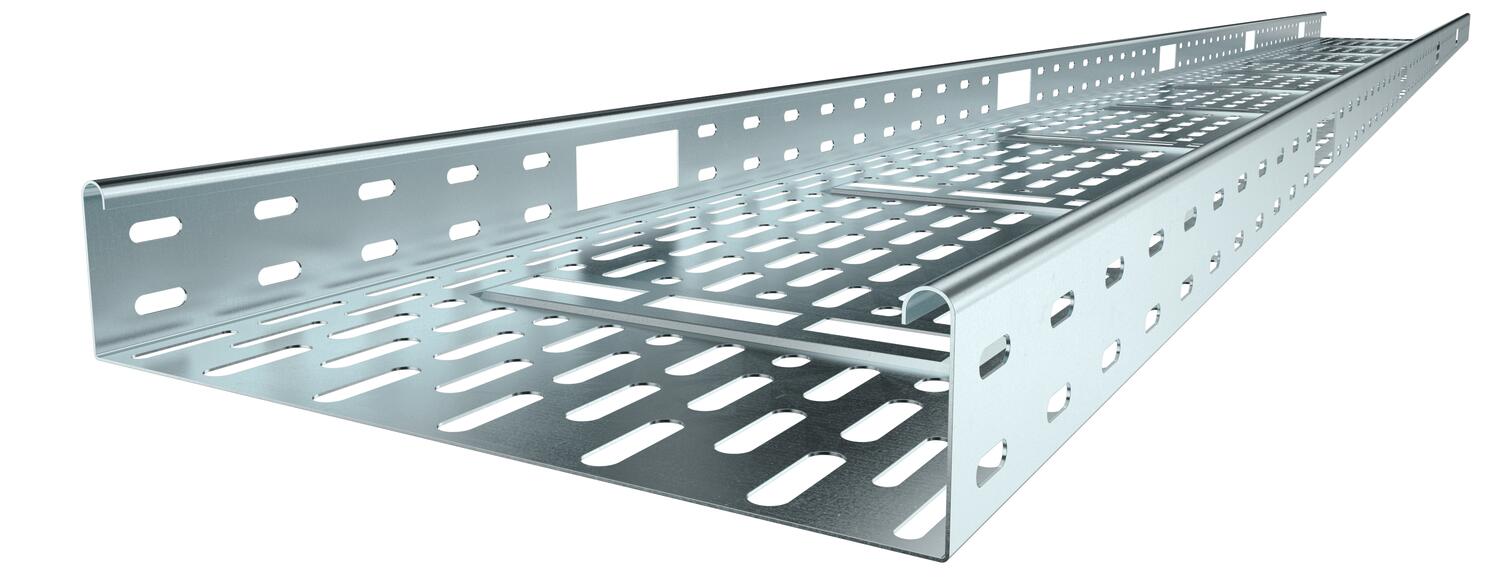

Caminho de cabos em chapa IKS 60 FS

Ref. 6087116 | EAN 4012196168439

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

IKS 60 = Sistema de instalação de caminhos de cabos em chapa com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Aplicação sistema de pulverizadores	sim
Com tampa	não
Dimensão	60x100x3000
Dimensão	60 x 100
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

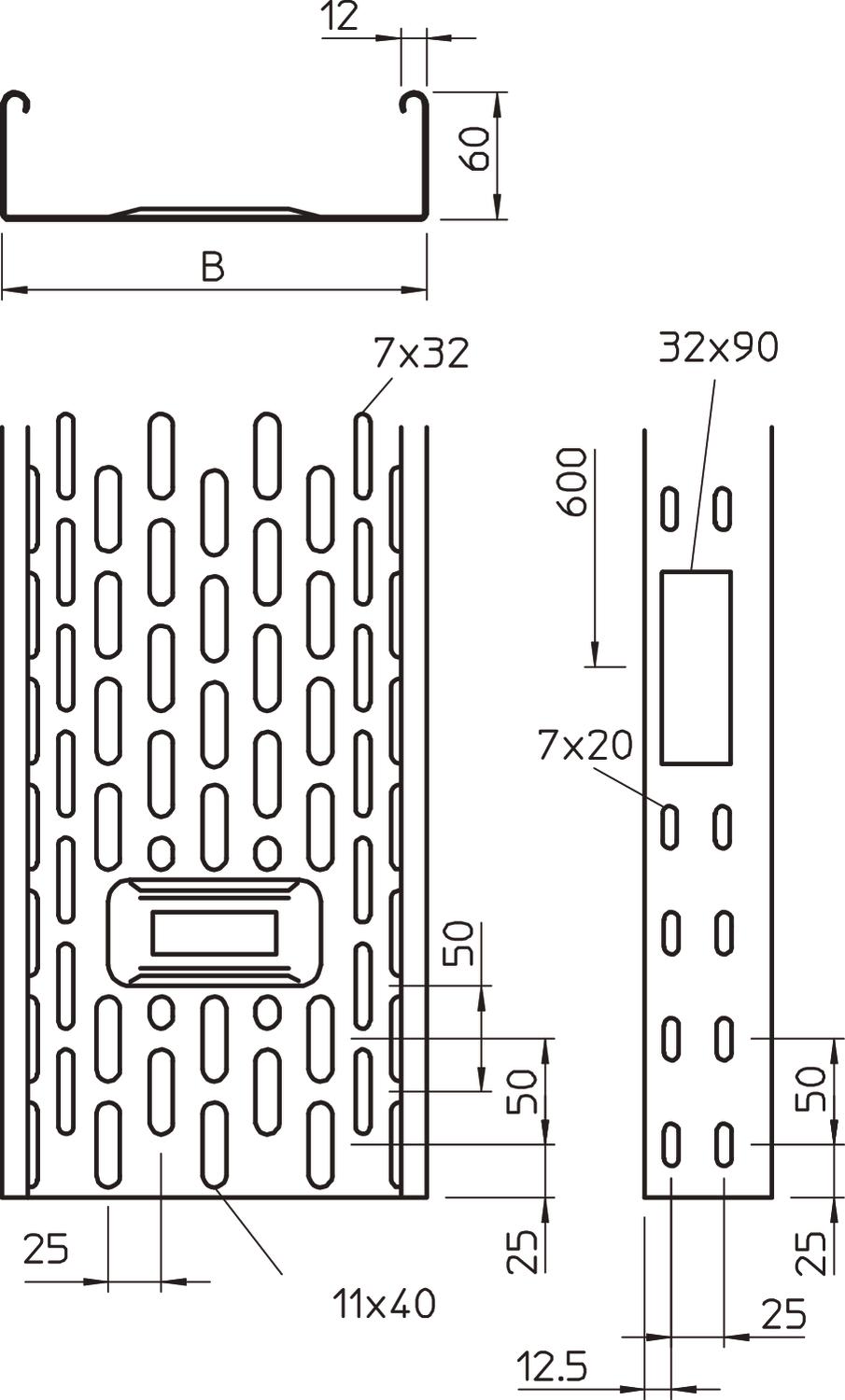

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	3000 mm
Comprimento	10 ft

Largura	4 in
Largura	100 mm
Medida B	100 mm

Cargas

Distância de apoio de 1,0 m	0,9 kN/m
Distância de apoio de 1,5m	0,9 kN/m

Distância de apoio de 2,0m	0,7 kN/m
Distância de apoio de 2,5m	0,45 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo LKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
IKS 610 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6087116	m	3 m

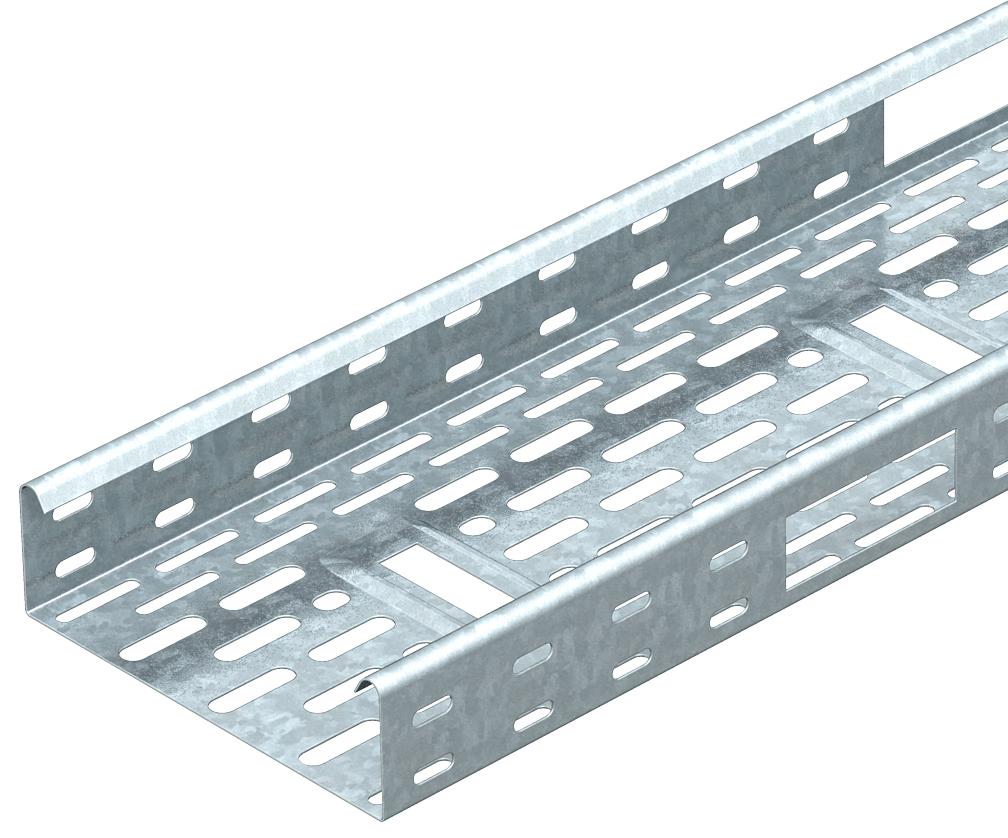

IKS 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6087132	m	3 m
IKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6087159	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 100 DD	7070306	Unidade	20 Unidade
Ângulo 45º 60 FT	RB 45 610 FT	6036130	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 610 FT	6036590	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 610 FT	6037120	Unidade	1 Unidade
Derivação simples 60 FT	RAA 610 FT	6042211	Unidade	1 Unidade
Derivação em T 60 FT	RT 610 FT	6038130	Unidade	1 Unidade
Cruzeta 60 FT	RK 610 FT	7027411	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 45° 60 FS	RB 45 610 FS	6043763	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6043216	Unidade	1 Unidade
