Caminho de cabos em chapa EKS 60 FS 3000 | 100 | 2 | não | Aço | galvanizado pelo método Sendzimir

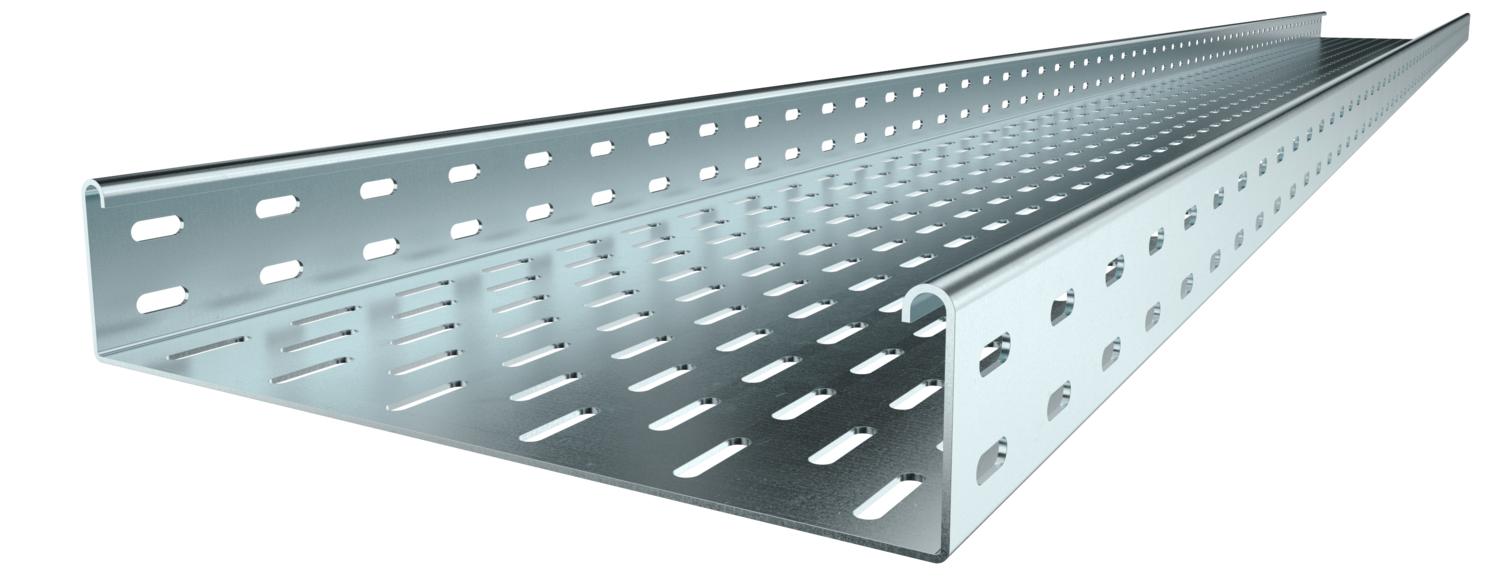

Caminho de cabos em chapa EKS 60 FS

Ref. 6056148 | EAN 4012196542659

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	2 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

EKS 60 = Sistema de caminho de cabos para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	60x100x3000
Dimensão	60 x 100
Espessura das chapas	0,1 in
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	3000 mm
Comprimento	118 ft

Largura	4 in
Largura	100 mm
Medida B	100 mm

Cargas

Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2,2 kN/m

Distância de apoio de 2,5m	1,6 kN/m
Distância de apoio de 3,0m	0,95 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo EKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
EKS 610 FS	3000 mm	100 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6056628	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 100 FS	7070205	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 610 FS	6036100	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6036560	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 610 FS	6037100	Unidade	1 Unidade
Derivação simples 60 FS	RAA 610 FS	6042111	Unidade	1 Unidade
Derivação em T 60 FS	RT 610 FS	6038100	Unidade	1 Unidade
Cruzeta 60 FS	RK 610 FS	7027311	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 45° 60 FS	RB 45 610 FS	6043763	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6043216	Unidade	1 Unidade
