Caminho de cabos em chapa EKS 3000 | 100 | 2 | não | Aço | Galvanizado por imersão a quente após maquinação

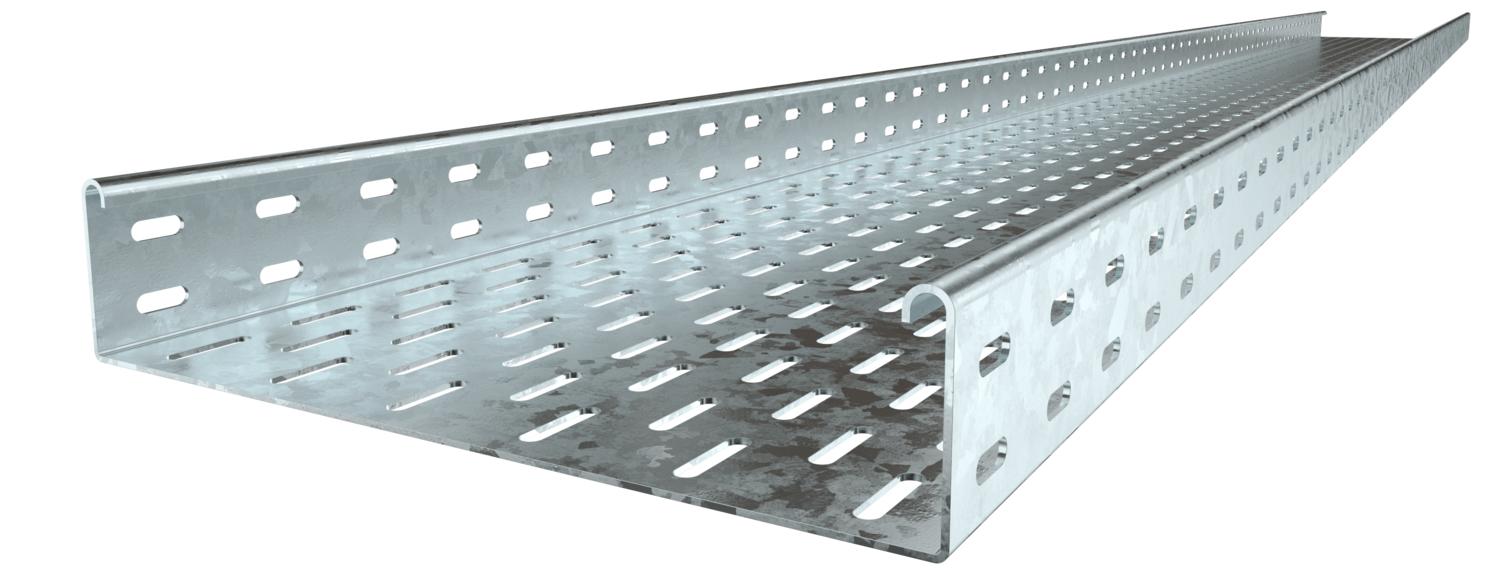

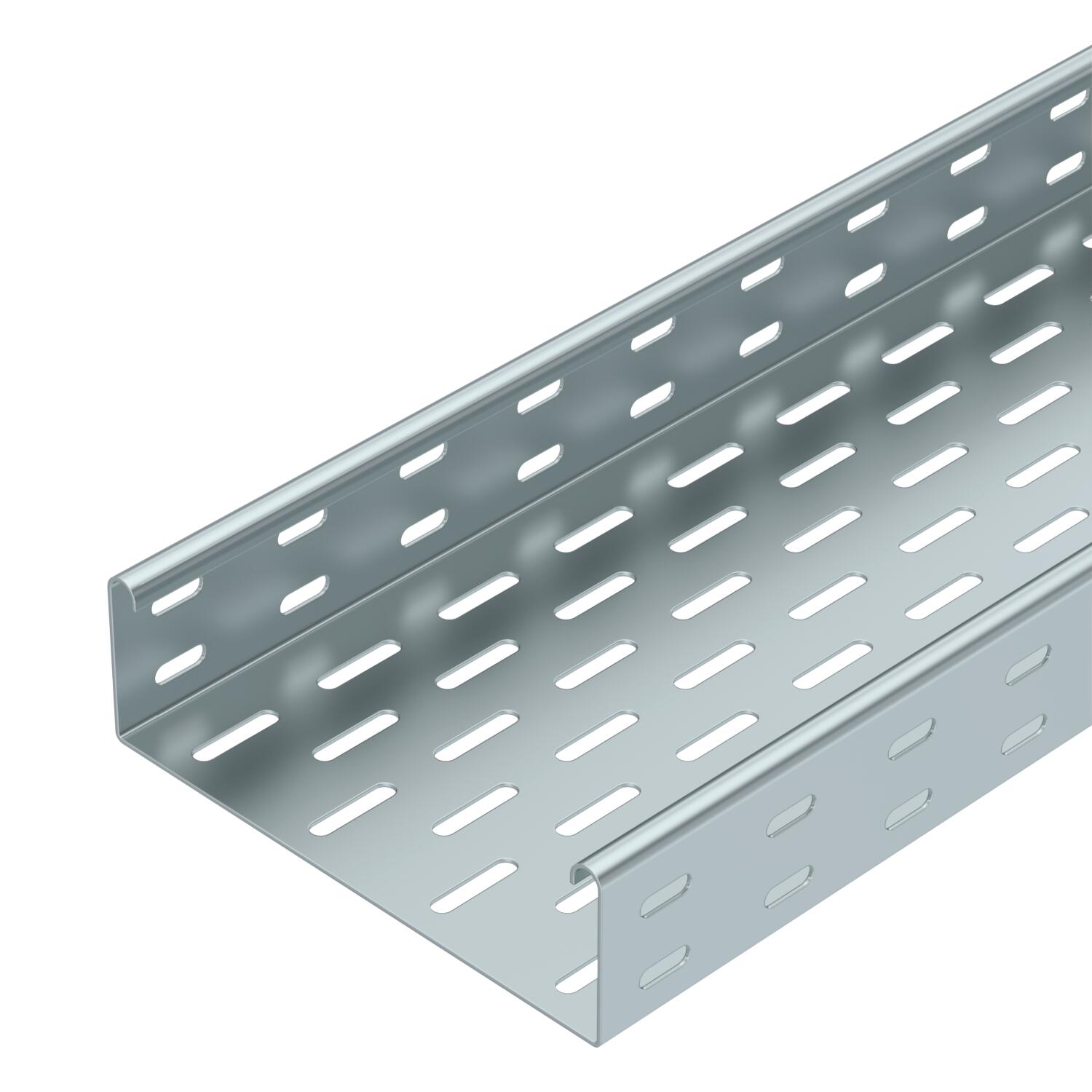

Caminho de cabos em chapa EKS

Ref. 6056776 | EAN 4012196333677

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	2 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

EKS 60 = Sistema de caminho de cabos para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	60x100x3000
Dimensão	60 x 100
Espessura das chapas	0,1 in
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	3000 mm

Largura	100 mm
Largura	4 in
Medida B	100 mm

Cargas

Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2,2 kN/m

Distância de apoio de 2,5m	1,6 kN/m
Distância de apoio de 3,0m	0,95 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo EKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
EKS 610 FT	3000 mm	100 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056776	m	3 m
EKS 620 FT	3000 mm	200 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056792	m	3 m
EKS 630 FT	3000 mm	300 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056806	m	3 m
EKS 640 FT	3000 mm	400 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056970	m	3 m
EKS 650 FT	3000 mm	500 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056989	m	3 m
EKS 660 FT	3000 mm	600 mm	2 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056997	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 100 DD	7070306	Unidade	20 Unidade
Ângulo 45º 60 FT	RB 45 610 FT	6036130	Unidade	1 Unidade
Separador 45 DD	TSG 45 DD	6062321	m	3 m
Ângulo 90º 60 FT	RB 90 610 FT	6036590	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 610 FT	6037120	Unidade	1 Unidade
Derivação simples 60 FT	RAA 610 FT	6042211	Unidade	1 Unidade
Derivação em T 60 FT	RT 610 FT	6038130	Unidade	1 Unidade
Cruzeta 60 FT	RK 610 FT	7027411	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 45º 60 FT	RB 45 610 FT	7066112	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 610 FT	7125100	Unidade	1 Unidade
