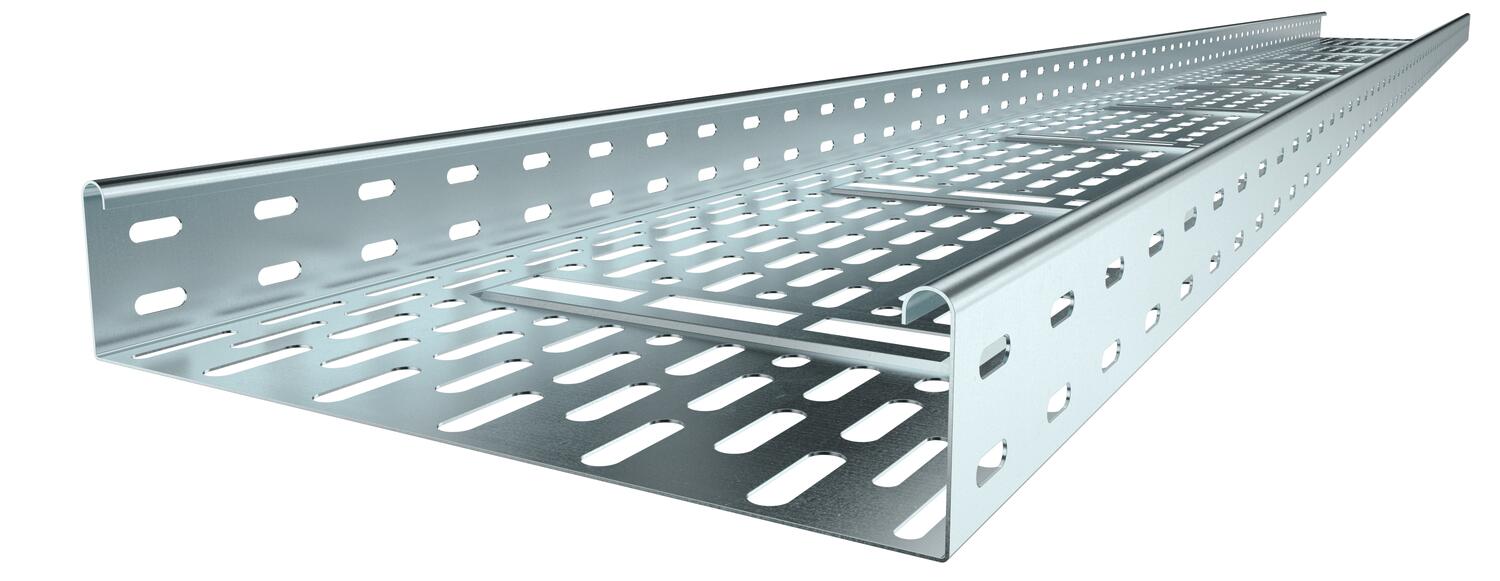

Caminho de cabos em chapa DKS 60 FS

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

DKS 60 = Sistema de caminhos de cabos em chapa com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Altura	2 in
Aplicação sistema de pulverizadores	sim
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	60x100x3000
Dimensão	60 x 100
Distância de apoio de 1,5m	1,75 kN/m
Distância de apoio de 2,0m	0,95 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Distância de apoio de 3,0m	0,4 kN/m
Espessura das chapas	1 mm
Espessura das chapas	0,04 in

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	4 in
Largura	100 mm
Material	Aço
Medida B	100 mm
Pegada de CO₂ (GWP) do berço ao portão	20,043 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
DKS 610 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6085016	m	3 m
DKS 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6085032	m	3 m
DKS 630 FS	3000 mm	300 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6085059	m	3 m
DKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6085202	m	3 m
DKS 650 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6085229	m	3 m
DKS 660 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6085245	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 100 FS	7070205	Unidade	20 Unidade
Régua tapa juntas DD	SSLB 100 DD	7070306	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 610 FS	6036100	Unidade	1 Unidade
Ângulo 45º 60 FT	RB 45 610 FT	6036130	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6036560	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 610 FT	6036590	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 610 FS	6037100	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 610 FT	6037120	Unidade	1 Unidade
Derivação simples 60 FS	RAA 610 FS	6042111	Unidade	1 Unidade
Derivação simples 60 FT	RAA 610 FT	6042211	Unidade	1 Unidade
Derivação em T 60 FS	RT 610 FS	6038100	Unidade	1 Unidade
Derivação em T 60 FT	RT 610 FT	6038130	Unidade	1 Unidade
Cruzeta 60 FS	RK 610 FS	7027311	Unidade	1 Unidade
Cruzeta 60 FT	RK 610 FT	7027411	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 90° 60 FS	RB 90 610 FS	6043216	Unidade	1 Unidade
