Caminho de cabos em chapa BKRS 110 FS 3000 | 100 | 2 | não | Aço | galvanizado pelo método Sendzimir

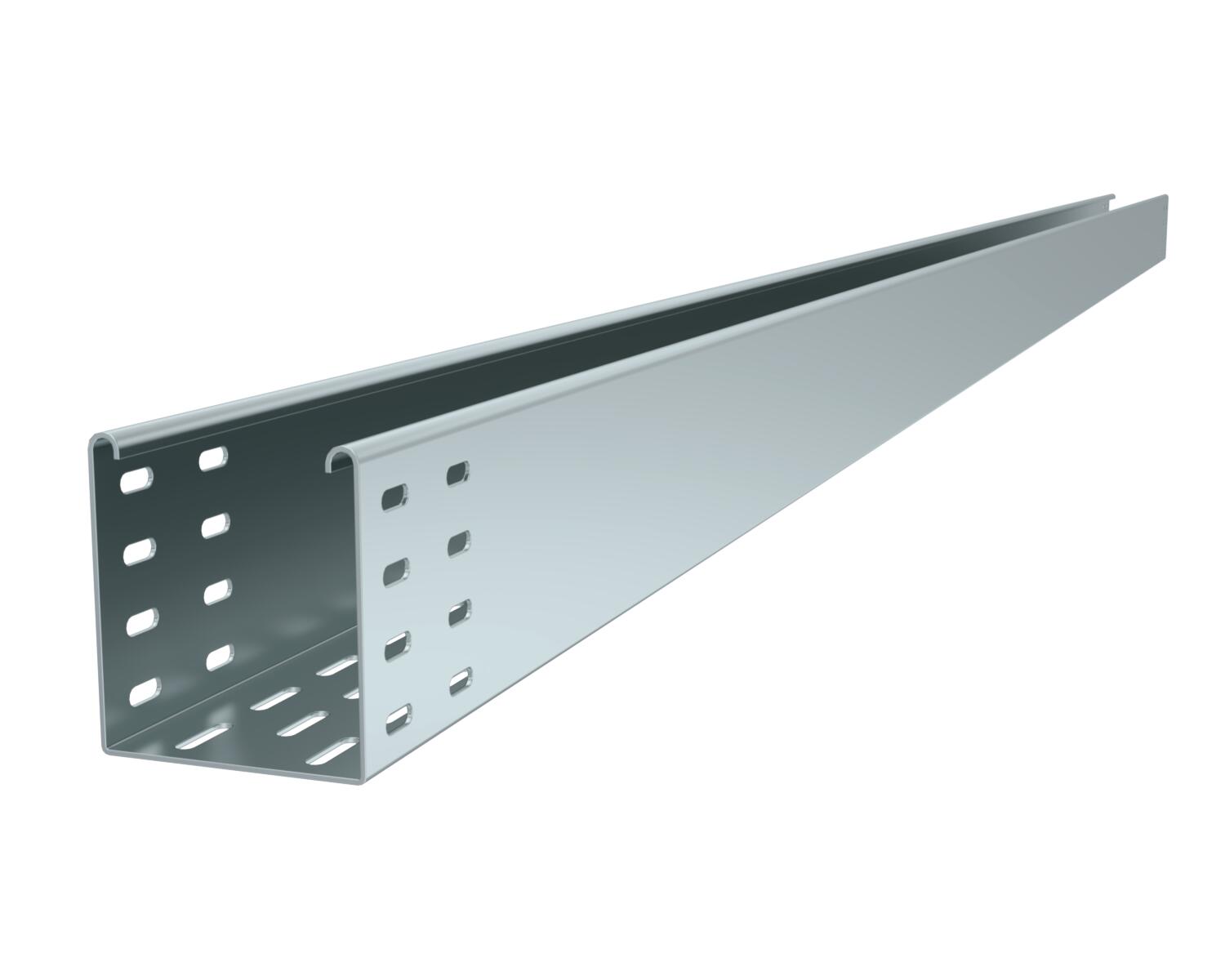

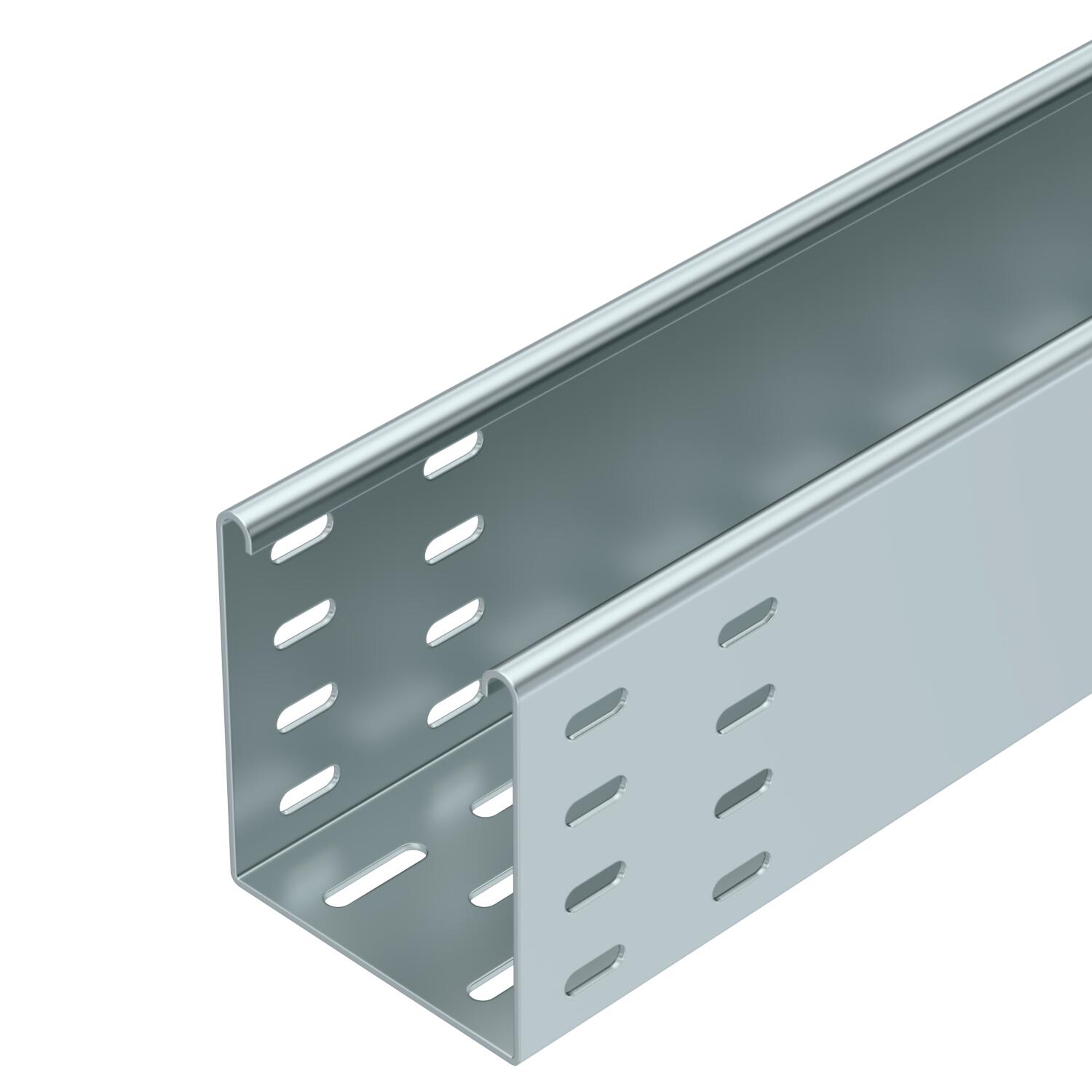

Caminho de cabos em chapa BKRS 110 FS

Ref. 6061981 | EAN 4012196147007

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	2 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos para passagens BKRS, para grandes cargas com base perfurada, altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	110x100x3000
Espessura das chapas	2 mm
Espessura das chapas	0,08 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço
Perfuração lateral	não

Representação de orifícios NATO	não
Secção transversal útil	96 cm²
Secção transversal útil	9600 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

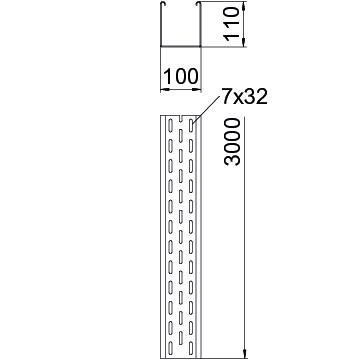

Dimensões

Altura	110 mm
Altura	4 in
Comprimento	10 ft
Comprimento	3000 mm
Largura	4 in

Largura	100 mm
Medida B	100 mm
Medida H	110 mm
Medida L	3000 mm

Cargas

Distância de apoio de 1,5m	5,07 kN/m
Distância de apoio de 2,0m	4,75 kN/m

Distância de apoio de 2,5m	2,73 kN/m
Distância de apoio de 3,0m	2 kN/m

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
BKRS 1110 FS	3000 mm	100 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061983	m	3 m

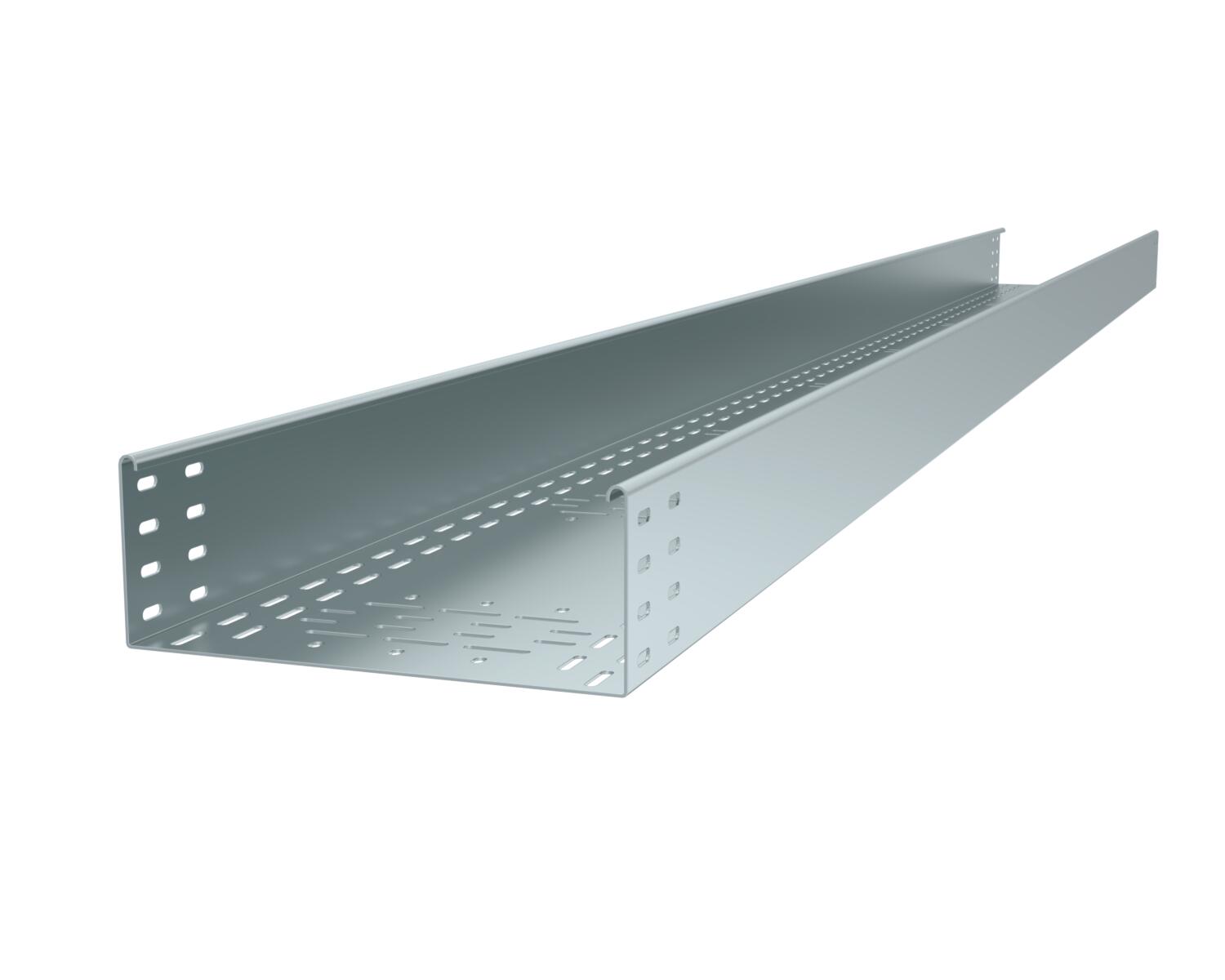

BKRS 1130 FS	3000 mm	300 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6061991	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

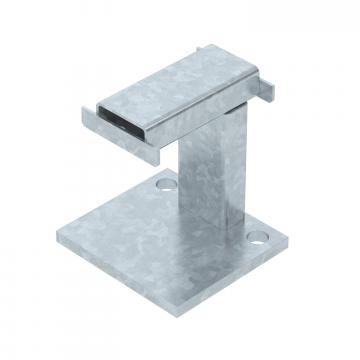

Consola BKRS FT	STA BKRS 100 FT	6044541	Unidade	1 Unidade

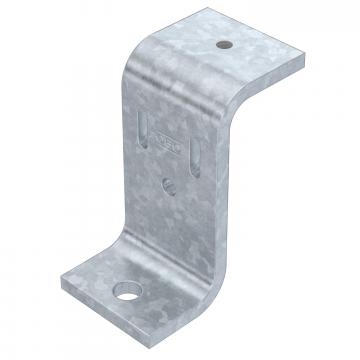

Suporte Z BKRS FT	ZST 110 BKRS FT	6044603	Unidade	25 Unidade

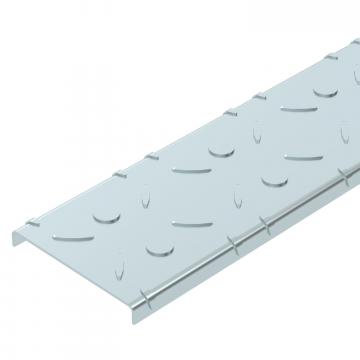

Tampa de chapa estriada DBKR FS	DBKR 100 FS	6049119	m	3 m
União reta e curva 110 FS	RLVL 110 FS	6067131	Unidade	10 Unidade

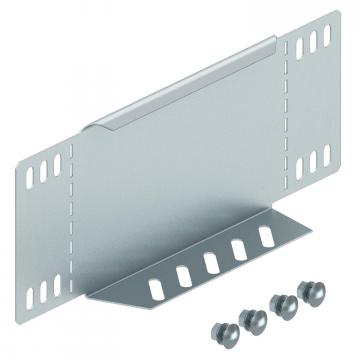

Topo/Redução 110 FS	RWEB 110 FS	7111096	Unidade	1 Unidade
