Caminho de cabos em chapa BKRS 100 FS 3000 | 200 | 2 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa BKRS 100 FS

Ref. 6062002 | EAN 4012196341870

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	2 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

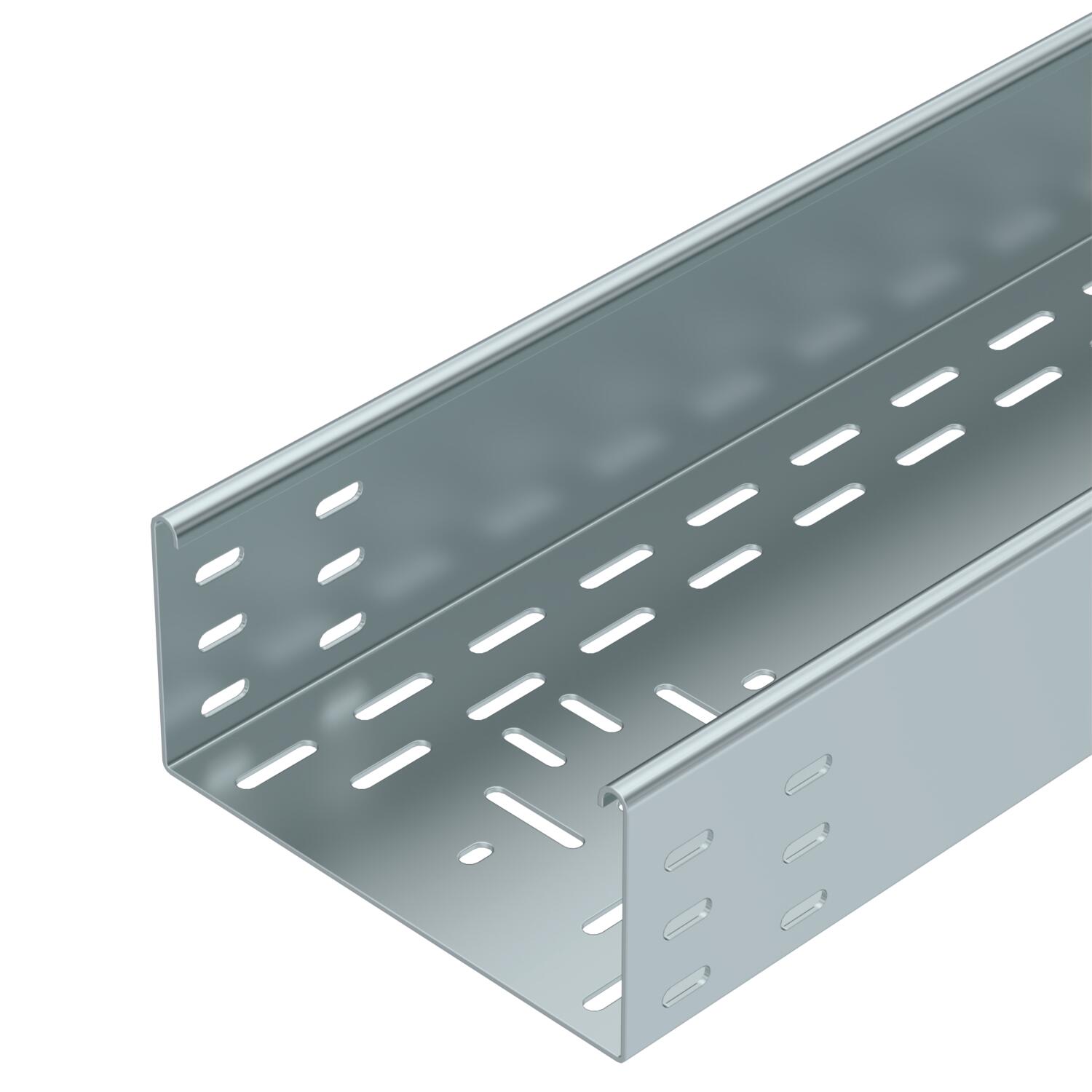

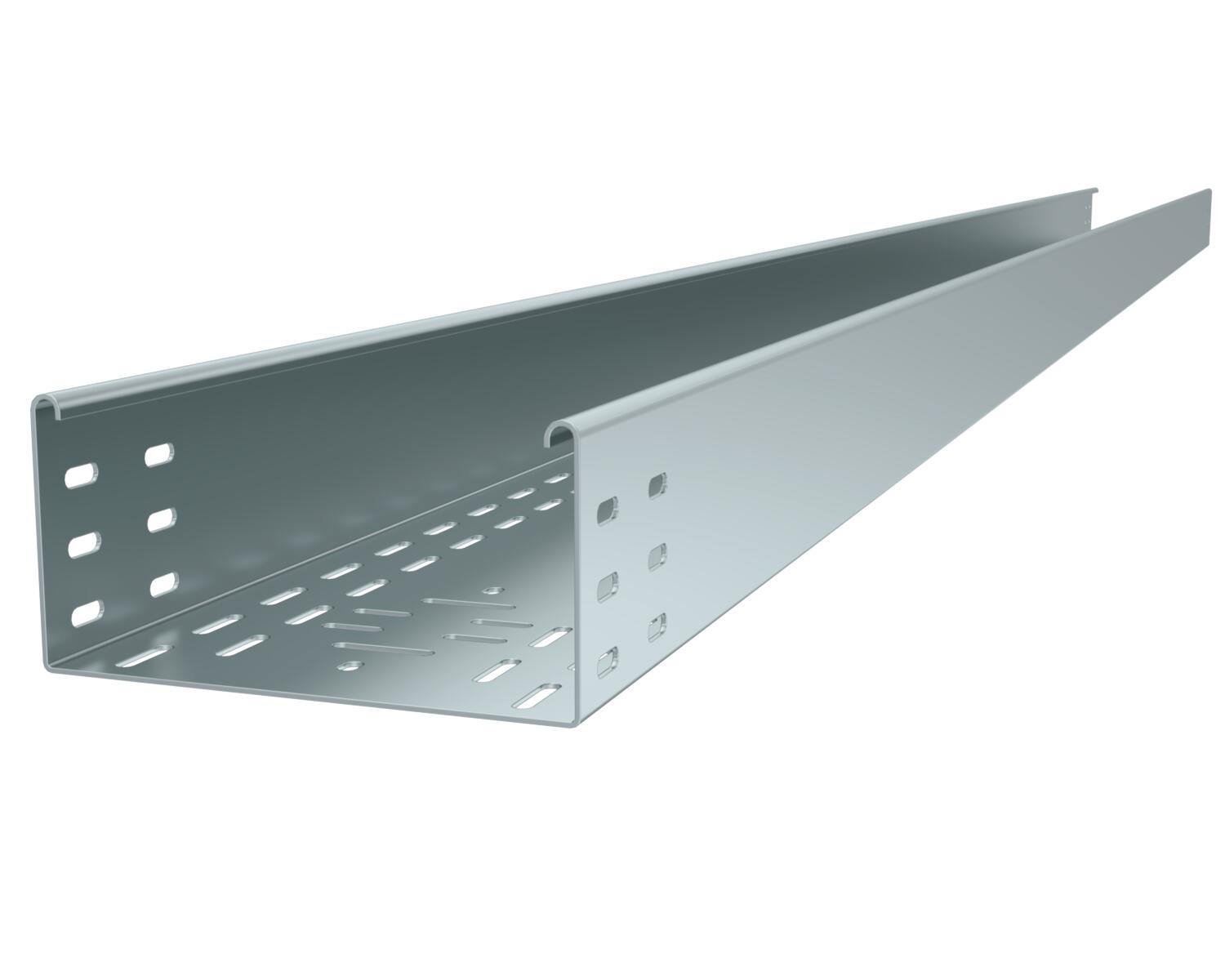

Caminho de cabos para passagens BKRS, para grandes cargas com base perfurada, altura lateral de 100 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	100x200x3000
Espessura das chapas	2 mm
Espessura das chapas	0,08 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço
Perfuração lateral	não

Representação de orifícios NATO	não
Secção transversal útil	171 cm²
Secção transversal útil	17052 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

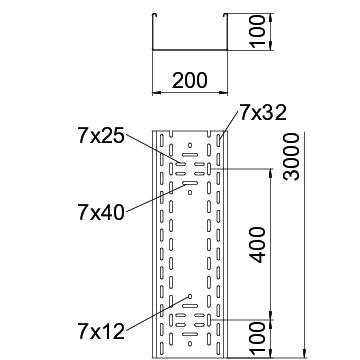

Dimensões

Altura	100 mm
Altura	4 in
Comprimento	10 ft
Comprimento	3000 mm
Largura	200 mm

Largura	8 in
Medida B	200 mm
Medida H	100 mm
Medida L	3000 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
BKRS 1010 FS	3000 mm	100 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6062000	m	3 m
BKRS 1020 FS	3000 mm	200 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6062002	m	3 m
BKRS 1040 FS	3000 mm	400 mm	2 mm	não	Aço	galvanizado pelo método Sendzimir	6062006	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Consola BKRS FT	STA BKRS 200 FT	6044543	Unidade	1 Unidade
Perfil de suporte 100 FS	STP Z 1020 FS	6044583	Unidade	1 Unidade
Tampa de chapa estriada DBKR FS	DBKR 200 FS	6049121	m	3 m
União universal 100 FS	RUVK 100 FS	6067870	Unidade	10 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo para tampa G	DK DBKR G	6049280	Unidade	30 Unidade
Protetor contra poeira e régua de juntas FS	SSE SSLB 200 FS	6049292	Unidade	1 Unidade
Separador, forma Z 100 FS	TSG100Z BKRS FS	6062390	m	3 m
