Camimho de cabos em varão C CGR 50 FT

Ref. 6017444 | EAN 4012196014057

3000 mm
50 mm
4,5 mm
não
Descrição do produto
Descrição do produto

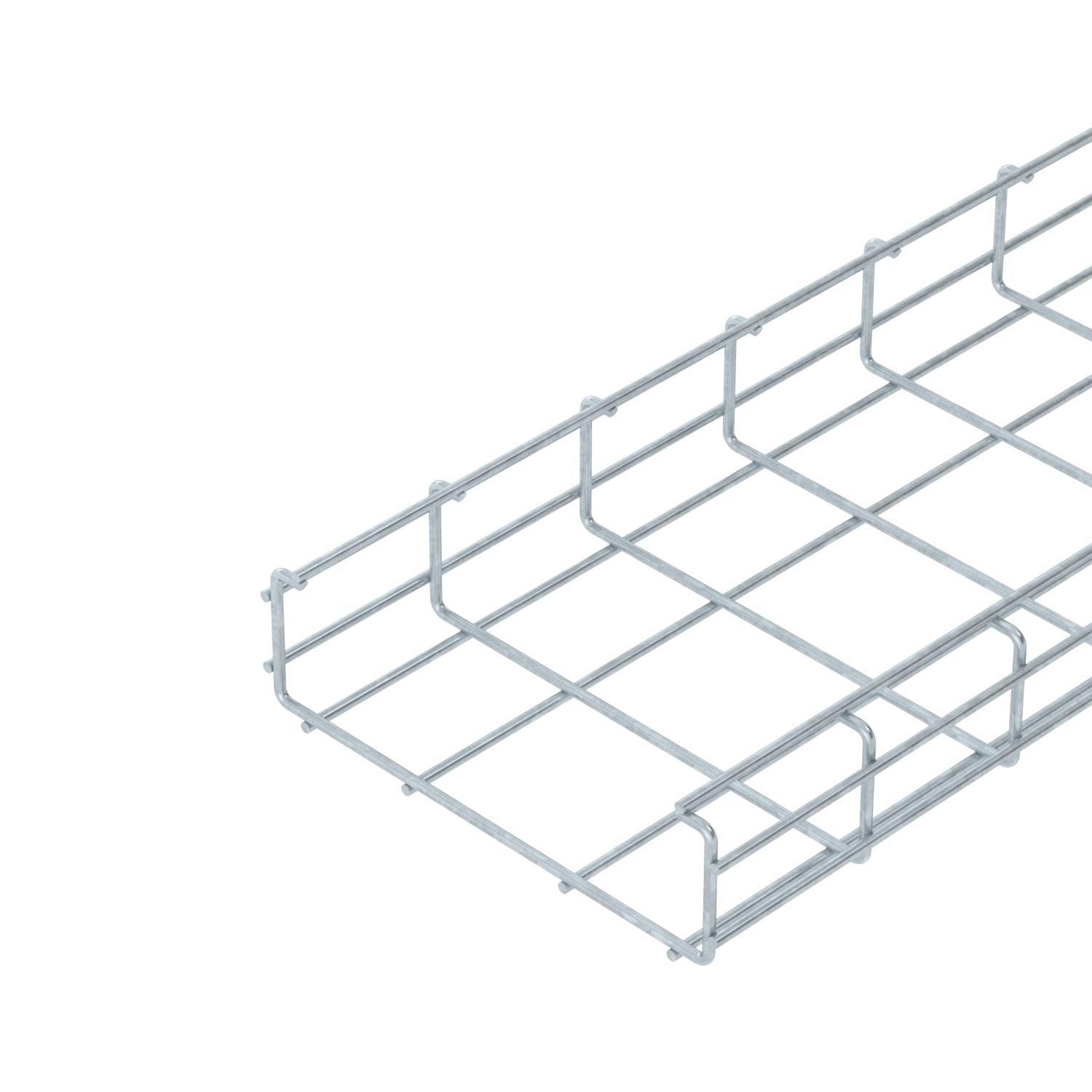

Caminho de cabos em varão eletrosoldado em C com altura lateral de 50 mm.
Atenuação da blindagem magnética 15 dB
  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 50 mm
Altura 1,97 in
Comprimento 3000 mm
Cor zinco
Diâmetro do arame 4,5 mm
Dimensão 50x200x3000
Distância de apoio de 1,0 m 1,1 kN/m
Distância de apoio de 1,5m 0,7 kN/m
Distância de apoio de 2,0m 0,4 kN/m
Forma do perfil Forma em C
Funktionsgaranti não
Largura 200 mm
Largura 7,87 in
Material Aço

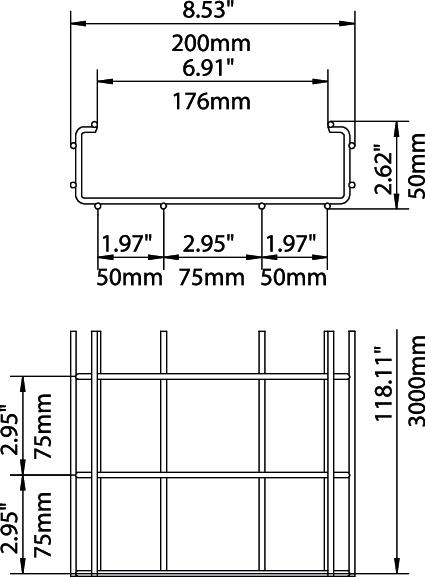

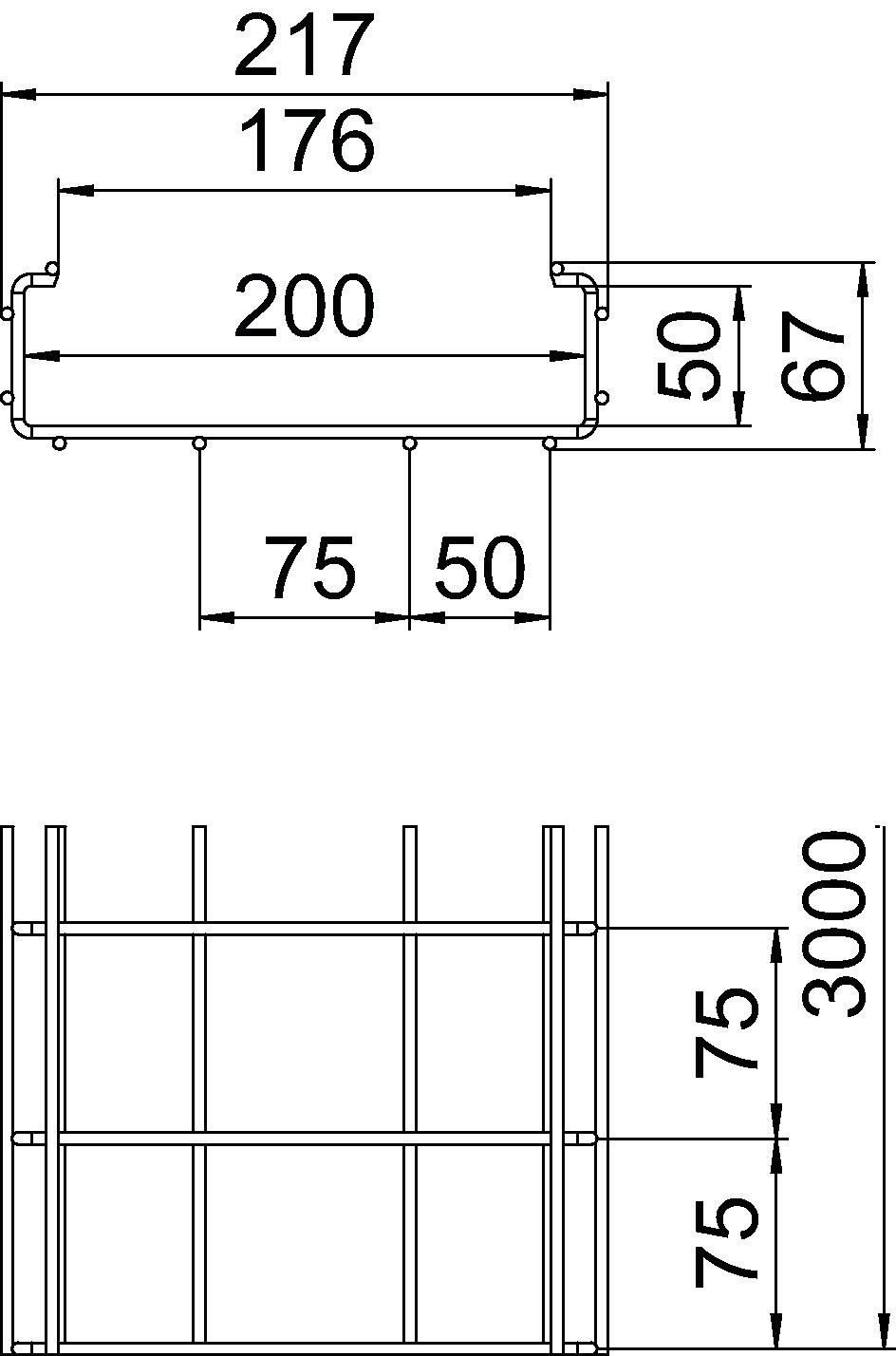

Medida A 176 mm
Medida B 217 mm
Medida H 67 mm
Medida l1 75 mm
Medida l2 (mm) 50 mm
Pegada de CO₂ (GWP) do berço ao portão 3,75 kg CO₂e / 1 Metro
Secção transversal útil 7500 mm²
Secção transversal útil 75 cm²
Separador integrado sem
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector
Versão para grandes cargas não
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² não 6017428
3 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² não 6017436
3 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² não 6017444
3 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² não 6017460
3 m
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT União reta FT GSV 34 FT 6016634
20 Unidade
Derivação vertical 45º FT Derivação vertical 45º FT MW 45 SL10 FT 6017320
20 Unidade
Suporte de união 90º FT Suporte de união 90º FT MW 90 SL17 FT 6017347
20 Unidade
Fixador para fixação de separador Fixador para fixação de separador KS GR A2 6062282
30 Unidade
Separador 30 DD Separador 30 DD TSG 30 DD 6062314
3 m
