Camimho de cabos em varão C CGR 50 FT
Ref. 6017436 | EAN 4012196013999
- Descrição do produto
-
Descrição do produto

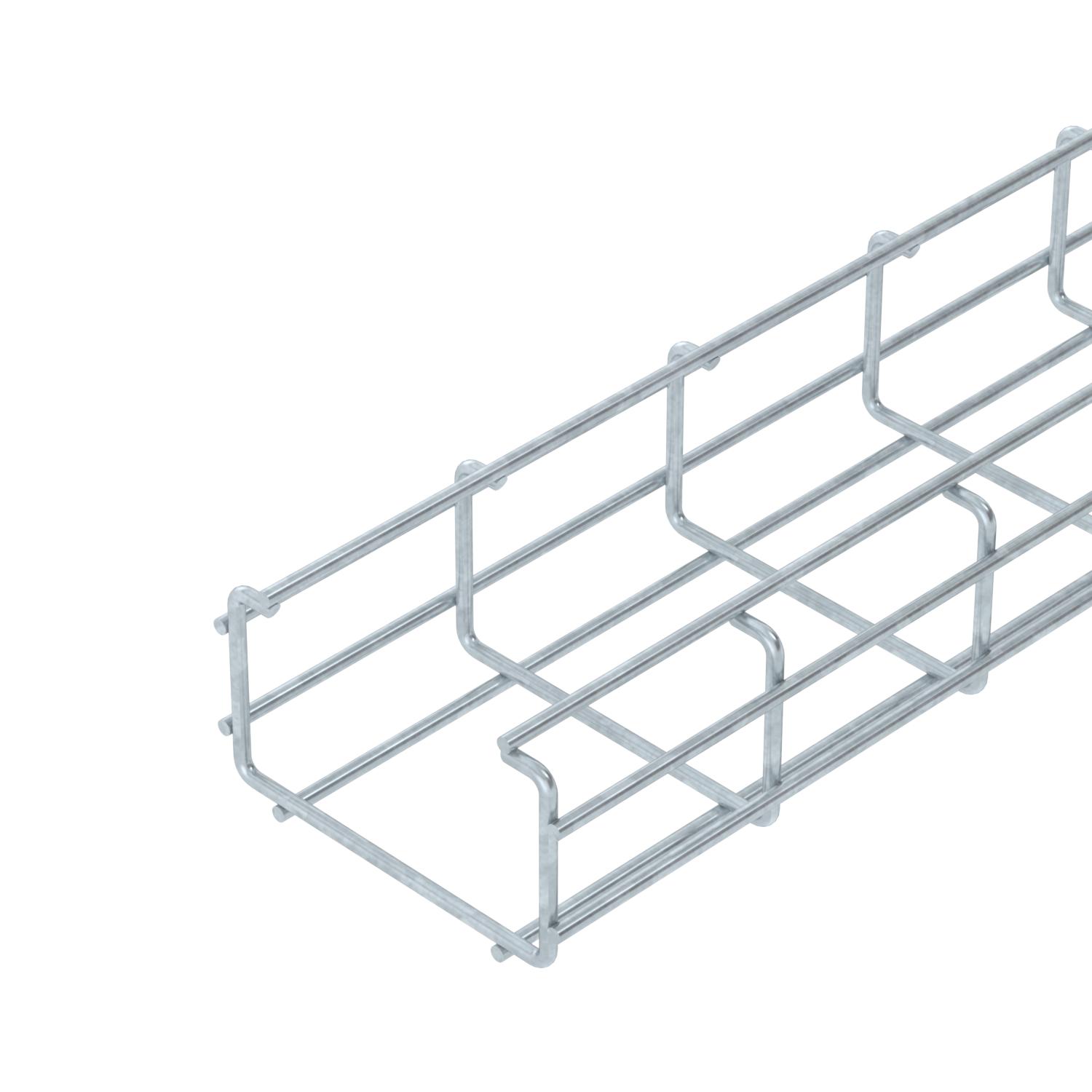

Caminho de cabos em varão eletrosoldado em C com altura lateral de 50 mm.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Diâmetro do arame 4,5 mm Dimensão 50x100x3000 Forma do perfil Forma em C Funktionsgaranti não Material Aço Secção transversal útil 34 cm² Secção transversal útil 3400 mm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

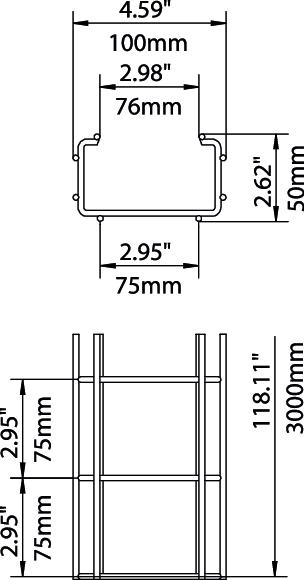

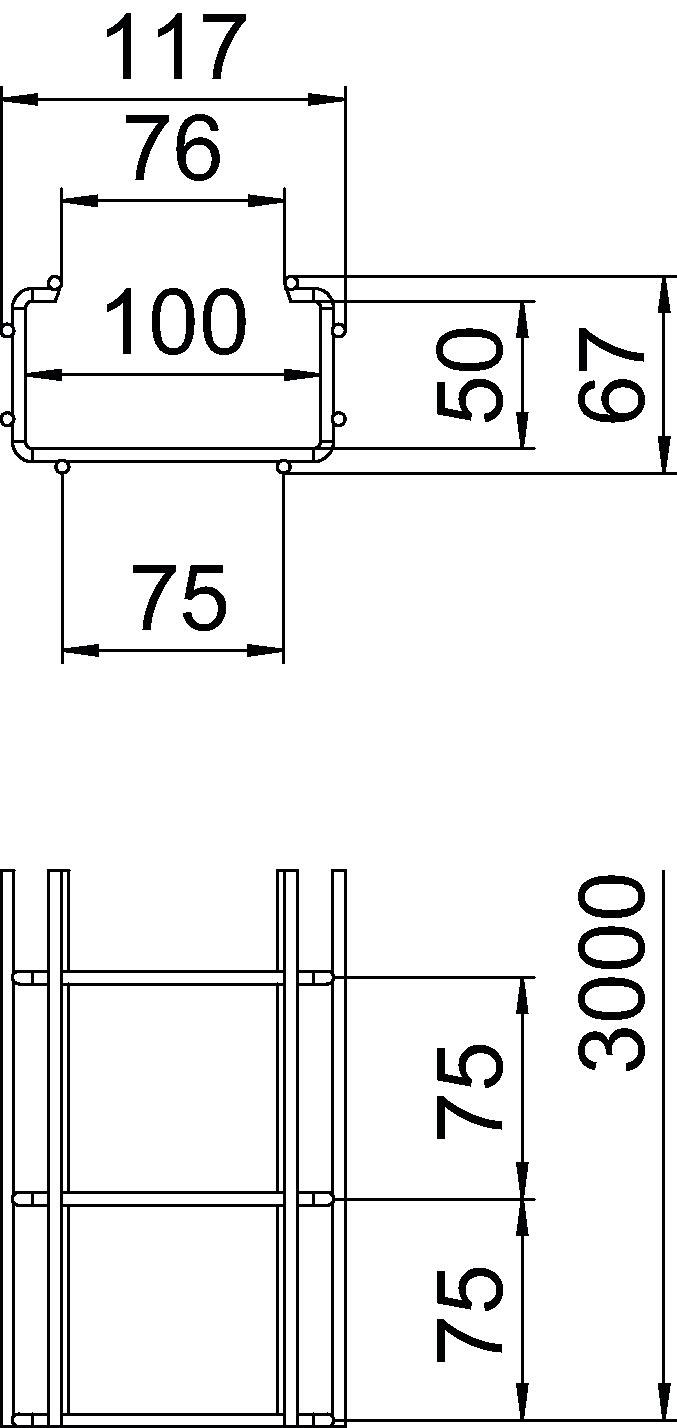

Altura 1,97 in Altura 50 mm Comprimento 3000 mm Largura 3,94 in Largura 100 mm Medida A 76 mm Medida B 117 mm Medida H 67 mm Medida l1 75 mm Cargas
Distância de apoio de 1,0 m 0,95 kN/m Distância de apoio de 1,5m 0,6 kN/m Distância de apoio de 2,0m 0,35 kN/m - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
GSV 34 FT 6016634 20 Unidade
Derivação vertical 45º FT
MW 45 SL10 FT 6017320 20 Unidade
Suporte de união 90º FT
MW 90 SL17 FT 6017347 20 Unidade
Fixador para fixação de separador
KS GR A2 6062282 30 Unidade
Separador 30 DD
TSG 30 DD 6062314 3 m - Downloads
-
