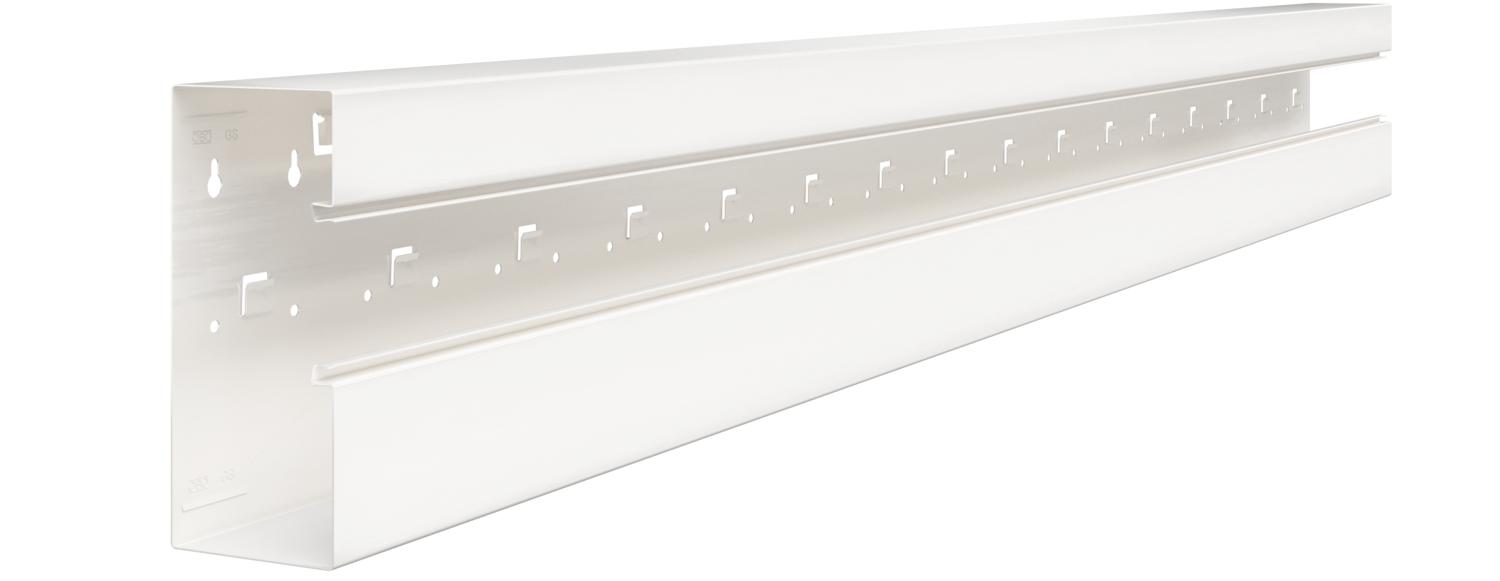

Calha técnica Rapid 80, largura da calha 210, largura da calha 90, assimétrica
Ref. 6278100 | EAN 4012195664109
- Descrição do produto
-
Descrição do produto
Calha técnica GS para a montagem direta na parede ou nas consolas de fixação. A calha técnica GS dispõe de patilhas de encaixe com contactos para a integração de um separador de chapa de aço. A compensação entre as bases da calha ocorre através da união. Entre a tampa e a base, a medida de proteção e a ligação equipotencial são garantidas através do encaixe e fixação da tampa na calha. A abertura do sistema é de 76,5 mm. A tampa tem de ser encomendada em separado.
Disponíveis em comprimentos de até 3000 mm, base da calha e tampas, assim como em outras cores (RAL) que podem ser fabricadas por encomenda. As superfícies visíveis das calhas técnicas pintadas são folheadas.
-
- Dados técnicos
-
Dados técnicos
Base perfurada com base perfurada e tampa Cor branco puro; RAL 9010 Dimensão 90x210x2000 Formato retangular sim Gama de temperaturas de aplicação máx. 60 °C Gama de temperaturas de aplicação mín. -25 °C Grampo de fixação de cabos não Grau de proteção IP 30 Grau de proteção código IK IK10 Instalação no pavimento sim Largura da tampa 76,5 mm Livre de halogéneos sim Material Aço Número de divisórias possíveis 1 Número de tampas 1 Película protetora sim Secção transversal útil 16850 mm² Simétrico não Tampa fornecida não Tipo de montagem das tampas interno Tratamento anti-bacteriano não União de calhas não Versão da parede traseira (interior) com pinos de travamento Dimensões

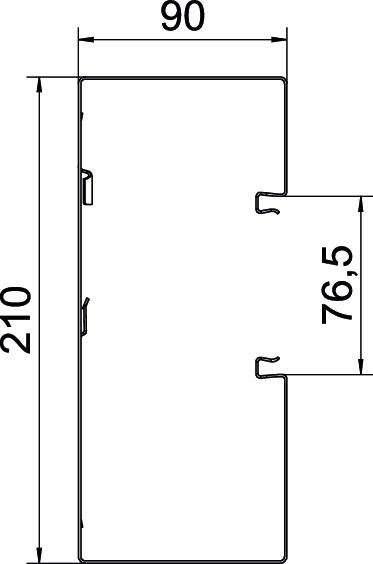

Altura 90 mm Comprimento 2000 mm Largura 210 mm - Todos os tipos
-
Acessórios do sistema
- Downloads
-
Ficha técnica GS-A90210RW / 6278100 , 0.24MB , pdfDeclaração de conformidade GS-A90210RW / 6278100 , 0.18MB , pdfDeclaração de Conformidade do Reino Unido GS-A90210RW / 6278100 , 0.14MB , pdfREACH Declaração de conformidade GS-A90210RW / 6278100 , 0.12MB , pdfRoHS Declaração de conformidade GS-A90210RW / 6278100 , 0.12MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
Acoplamento GS-KUP90
Caixa de aparelhagem 71GD6, simples
Caixa de aparelhagem 71GD7-2, duplo
Tampa em chapa de aço para calha
Grampo de ligação RKV3V

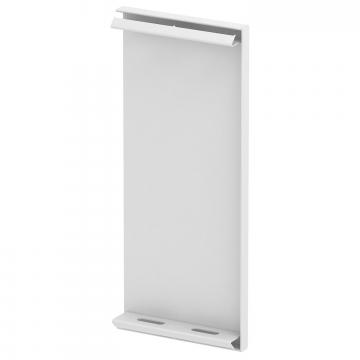

Topo, para calha técnica Rapid 80 tipo GS-90210
Separador GS-TW90
Ângulo externo, assimétrico, para calha técnica Rapid 80 tipo GS-A90210
Tampa em chapa de aço para ângulo externo

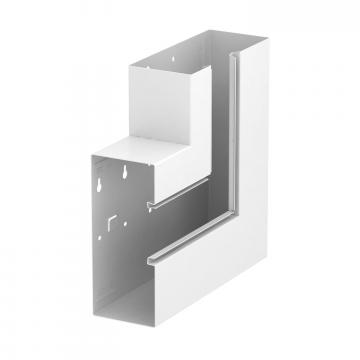

Ângulo plano, assimétrico, ascendente, para calha técnica Rapid 80 tipo GS-A90210
Tampa para ângulo plano em chapa de aço

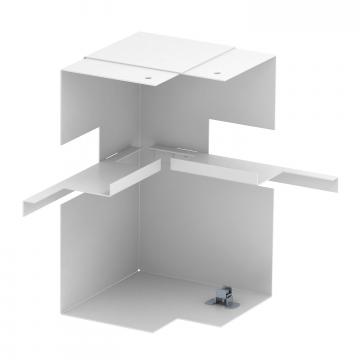

Ângulo interno, assimétrico, para calha técnica Rapid 80 tipo GS-A90210
Grampo para calhas KL80A
Borne de terra
Unidade de tomadas AR45, dupla
