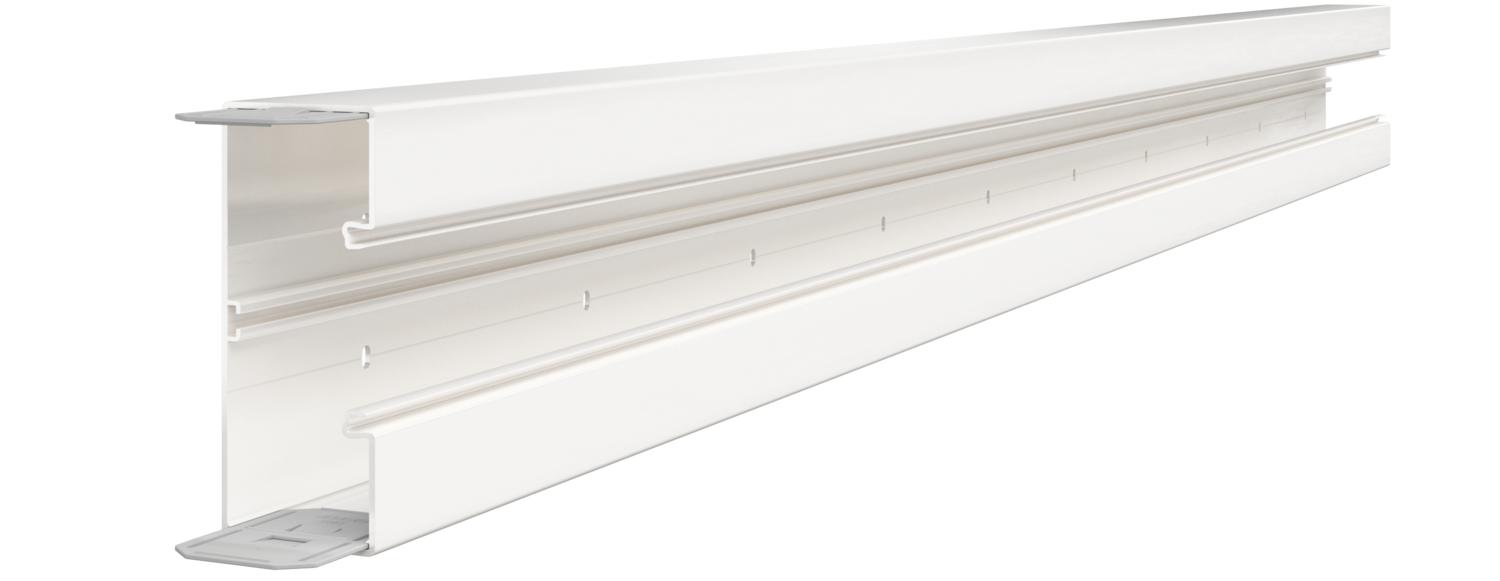

Calha técnica Rapid 80, largura da calha 170, altura da calha 70 2000 | branco puro; RAL 9010

Calha técnica Rapid 80, largura da calha 170, altura da calha 70

Ref. 6274700 | EAN 4012195657040

Ref. / Tipo

Comprimento	2000 mm

Cor

Descrição do produto

Descrição do produto

Calha técnica GK de policloreto de vinilo, sem chumbo, indicado para montagem na parede ou nas consolas de parede. A fixação faz-se através da perfuração na calha. A calha técnica GK dispõe de um perfil em C na base para a colocação de um separador em plástico. Nas caixas de aparelhagem da série 71 GD..., podem ser instaladas todas as séries de aparelhagem com espelho e fixação por garras, bem como a série Modul 45. A abertura do sistema é de 76,5 mm. Em cada comprimento da calha, é pré-montado num dos lados um par de uniões. A tampa tem de ser encomendada em separado.
A tampa terá que ser encomendada em separado.

Dados técnicos

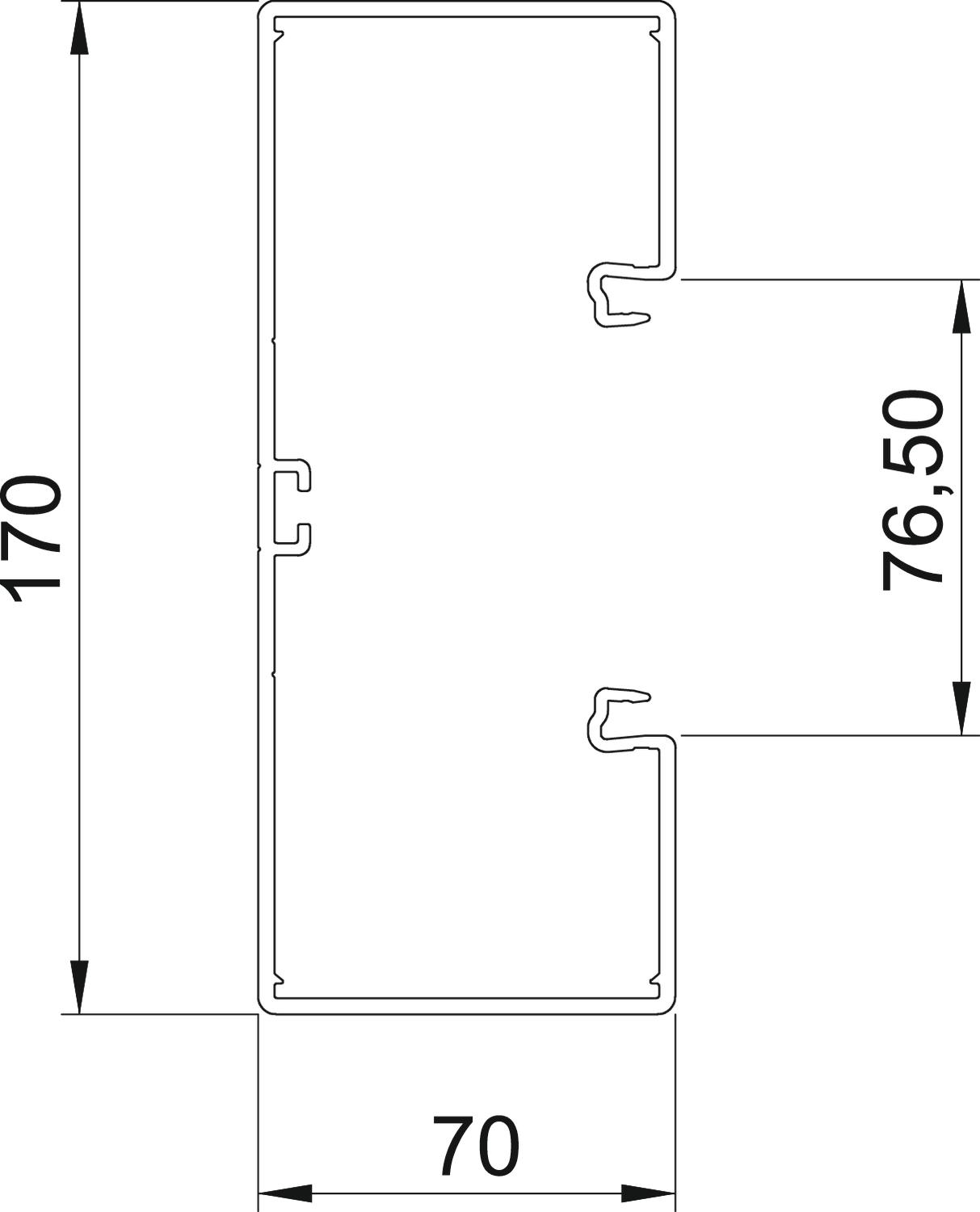

Dimensões

Altura	70 mm
Base perfurada	com base perfurada e tampa
Comprimento	2000 mm
Cor	branco puro; RAL 9010
Dimensão	70x170x2000
Formato retangular	sim
Gama de temperaturas de aplicação máx.	60 °C
Gama de temperaturas de aplicação mín.	-15 °C
Grampo de fixação de cabos	não
Grau de proteção	IP 30
Grau de proteção código IK	IK08
Instalação no pavimento	sim
Largura	170 mm
Largura da tampa	76,5 mm

Livre de halogéneos	não
Material	Policloreto de vinilo
Número de divisórias possíveis	1
Número de tampas	1
Pegada de CO₂ (GWP) do berço ao portão	0,208 kg CO₂e / 1 Metro
Película protetora	sim
Secção transversal útil	10100 mm²
Simétrico	sim
Tampa fornecida	não
Tipo de montagem das tampas	interno
Tratamento anti-bacteriano	não
União de calhas	sim
Versão da parede traseira (interior)	Perfil C contínuo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Cor	Ref.	Quantidade	Qte. minima fornec.
GK-70170RW	2000 mm	branco puro; RAL 9010	6274700	m	2 m
GK-70170CW	2000 mm	branco creme; RAL 9001	6274701	m	2 m
GK-70170LGR	2000 mm	cinzento claro; RAL 7035	6274702	m	2 m
GK-70170GR	2000 mm	cinzento pedra; RAL 7030	6274706	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Caixa de aparelhagem 71GD6, simples	71GD6	6288610	Unidade	5 Unidade
Caixa de aparelhagem 71GD7-2, duplo	71GD7-2	6288608	Unidade	2 Unidade
Tampa em plástico para calha, lisa	GK-OTGRW	6278680	m	2 m

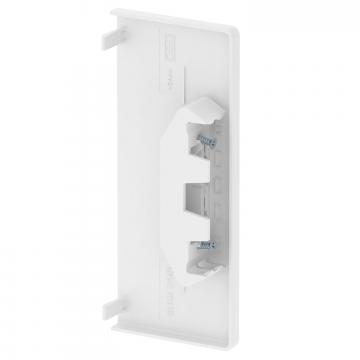

Topo, para calha técnica Rapid 80 tipo 70170	GK-E70170RW	6274770	Unidade	1 Unidade
Separador GK-TW70	GK-TW70	6274900	m	2 m
Tampa para ângulo interno, para calha técnica Rapid 80 tipo 70170	GK-IH70170RW	6274640	Unidade	1 Unidade

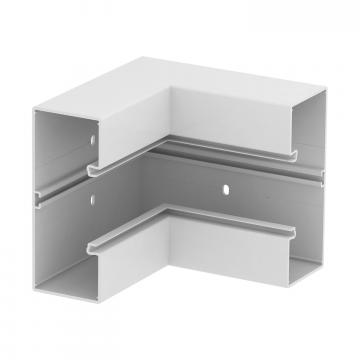

Ângulo interno, para calha técnica Rapid 80 tipo GK-70170	GK-I70170RW	6274740	Unidade	1 Unidade
Cobertura para ângulo externo, para calha técnica Rapid 80 tipo 70170	GK-AH70170RW	6274610	Unidade	1 Unidade

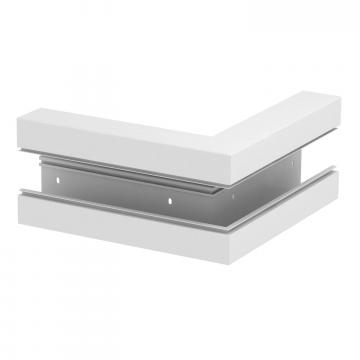

Ângulo externo, para calha técnica Rapid 80 tipo GK-70170	GK-A70170RW	6274710	Unidade	1 Unidade
Tampa em plástico para ângulo externo, lisa	GK-OTGARW	6274790	Unidade	1 Unidade
Ângulo plano, para calha técnica Rapid 80 tipo 70170	GK-FH70170RW	6274620	Unidade	1 Unidade
Ângulo plano, para calha técnica Rapid 80 tipo GK-70170	GK-F70170RW	6274720	Unidade	1 Unidade

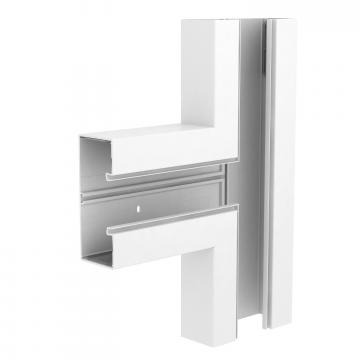

Derivação em T, para calha técnica Rapid 80 tipo GK-70170	GK-T70170RW	6274760	Unidade	1 Unidade
Grampo para calhas KL80A	KL80A	6288640	Unidade	20 Unidade
Unidade de tomadas AR45, dupla	SDE-RW D0RW2	6119407	Unidade	1 Unidade
