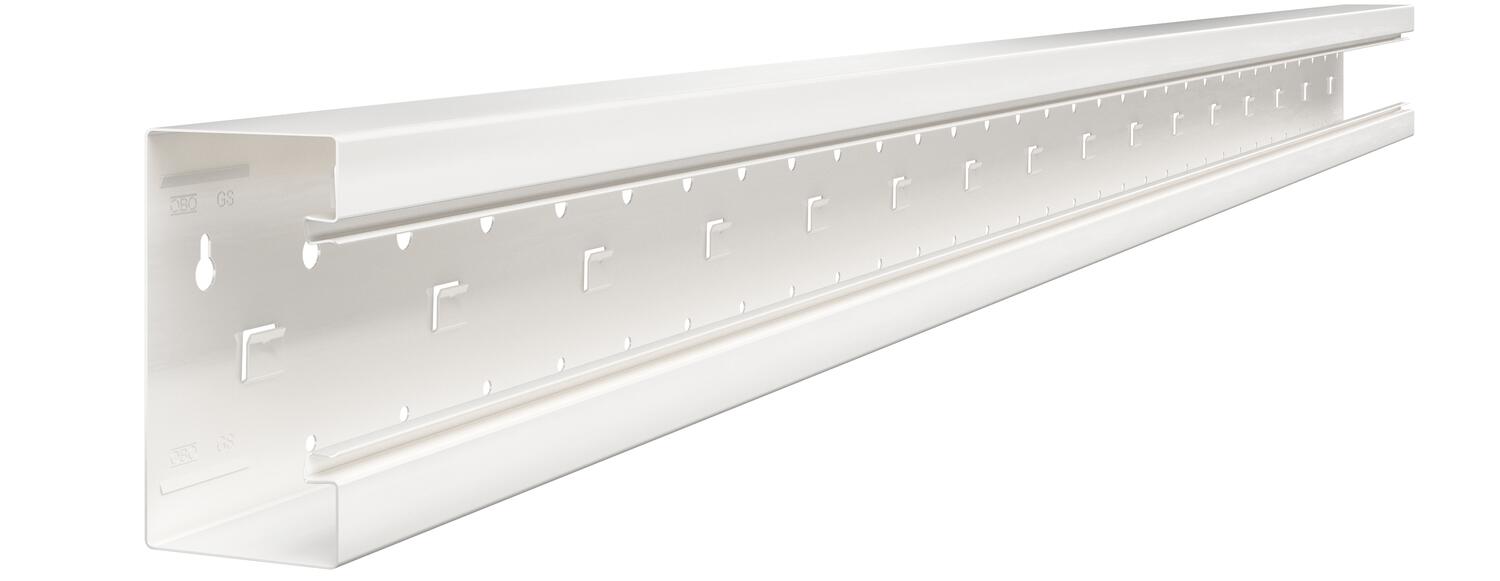

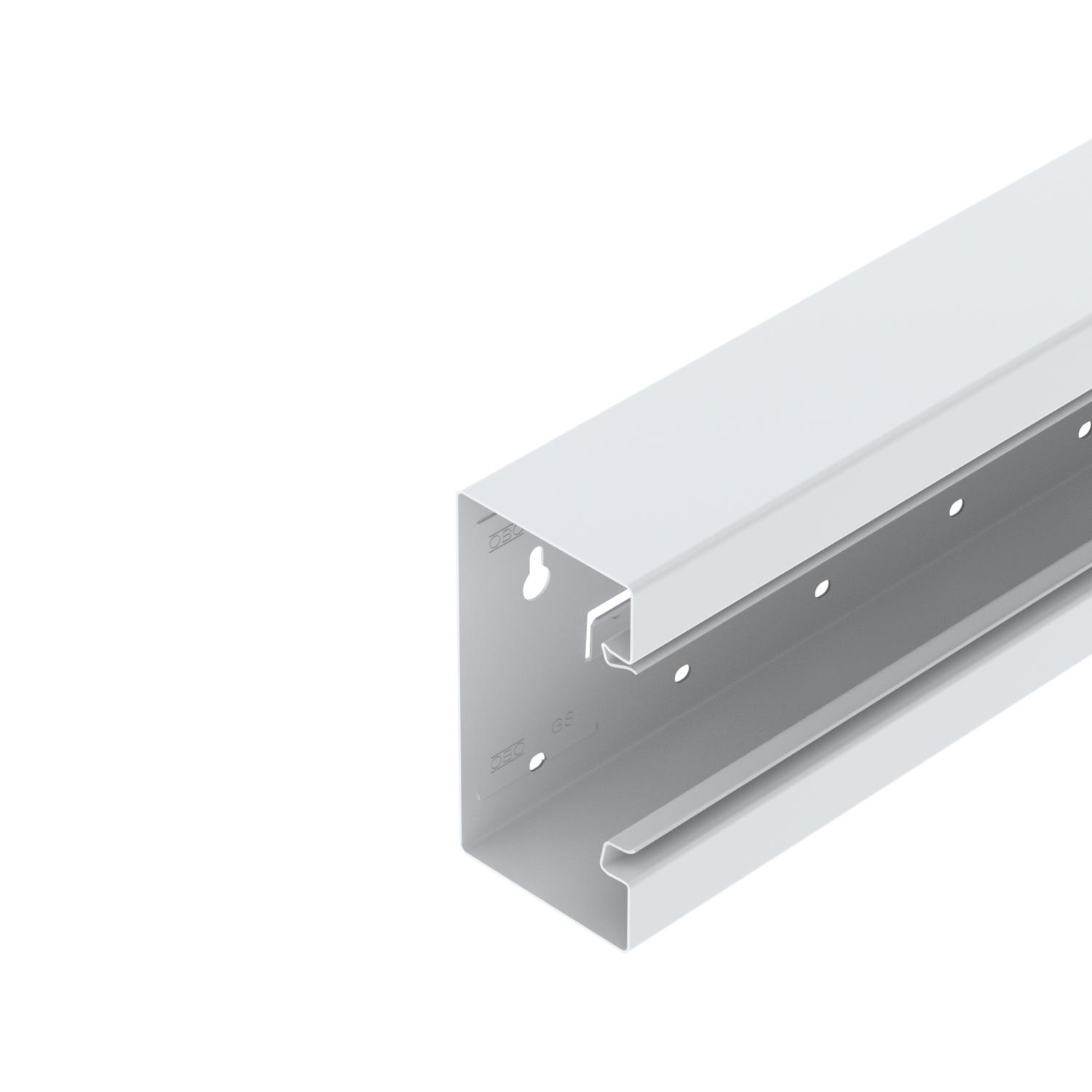

Calha técnica Rapid 80, largura da calha 130, largura da calha 70, simétrica
Ref. 6277200 | EAN 4012195660002
- Descrição do produto
-
Descrição do produto
Calha técnica GS para a montagem direta na parede ou nas consolas de fixação. A calha técnica GS dispõe de patilhas de encaixe com contactos para a integração de um separador de chapa de aço. A compensação de potencial entre as bases da calha ocorre através da união. Entre a tampa e a base, a medida de proteção e a ligação equipotencial são garantidas através do encaixe e fixação da tampa na calha. A abertura do sistema é de 76,5 mm. A tampa tem de ser encomendada em separado.
Disponíveis em comprimentos de até 3000 mm, base da calha e tampas, assim como em outras cores (RAL) que podem ser fabricadas por encomenda. As superfícies visíveis das calhas técnicas pintadas são folheadas.
-
- Dados técnicos
-
Dimensões

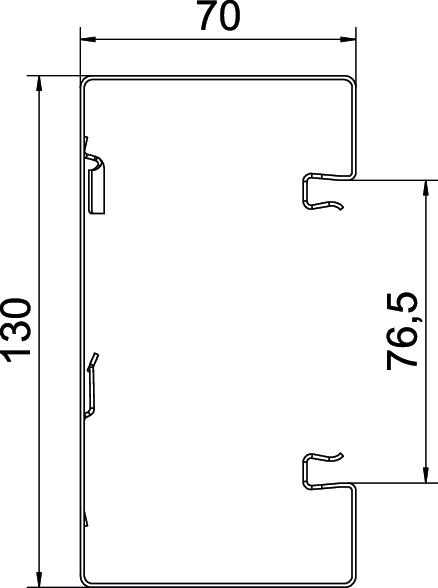

Altura 70 mm Base perfurada com base perfurada e tampa Comprimento 2000 mm Cor branco puro; RAL 9010 Dimensão 70x130x2000 Formato retangular sim Gama de temperaturas de aplicação máx. 60 °C Gama de temperaturas de aplicação mín. -25 °C Grampo de fixação de cabos não Grau de proteção IP 30 Grau de proteção código IK IK10 Instalação no pavimento sim Largura 130 mm Largura da tampa 76,5 mm Livre de halogéneos sim Material Aço Número de divisórias possíveis 1 Número de tampas 1 Pegada de CO₂ (GWP) do berço ao portão 8,275 kg CO₂e / 1 Metro Película protetora sim Secção transversal útil 7480 mm² Simétrico sim Tampa fornecida não Tipo de montagem das tampas interno Tratamento anti-bacteriano não União de calhas não Versão da parede traseira (interior) com pinos de travamento - Todos os tipos
-
Acessórios do sistema
- Downloads
-
Ficha técnica GS-S70130RW / 6277200 , 0.18MB , pdfDeclaração de conformidade GS-S70130RW / 6277200 , 0.18MB , pdfDeclaração de Conformidade do Reino Unido GS-S70130RW / 6277200 , 0.14MB , pdfREACH Declaração de conformidade GS-S70130RW / 6277200 , 0.12MB , pdfRoHS Declaração de conformidade GS-S70130RW / 6277200 , 0.12MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
Acoplamento GS-KUP70
Caixa de aparelhagem 71GD6, simples
Caixa de aparelhagem 71GD7-2, duplo
Tampa em chapa de aço para calha
Grampo de ligação RKV3V

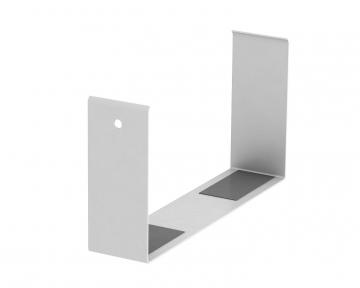

Tapa juntas, altura da calha 70 mm

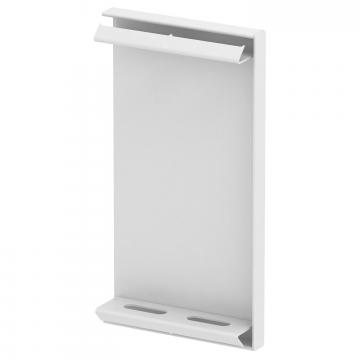

Topo, para calha técnica Rapid 80 tipo GS-70130
Separador GS-TW70

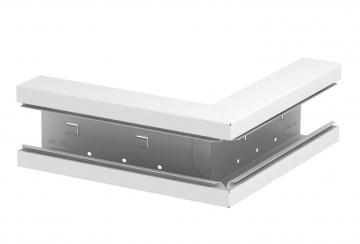

Ângulo externo, simétrico, para calha técnica Rapid 80 tipo GS-S70130
Tampa em chapa de aço para ângulo externo

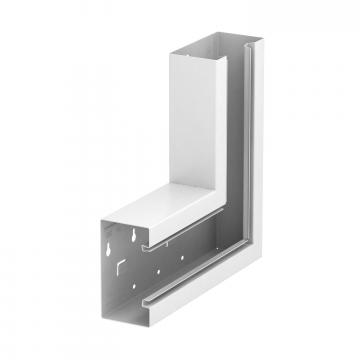

Ângulo plano, simétrico, para calha técnica Rapid 80 tipo GS-S70130
Tampa para ângulo plano em chapa de aço

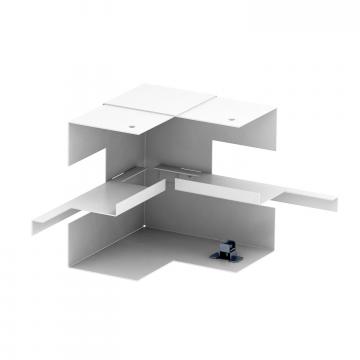

Ângulo interno, simétrico, para calha técnica Rapid 80 tipo GS-S70130

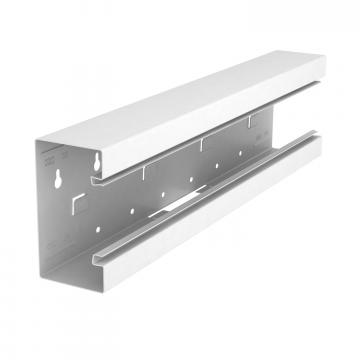

Derivação em T, simétrica, para calha técnica Rapid 80 tipo GS-S70130
