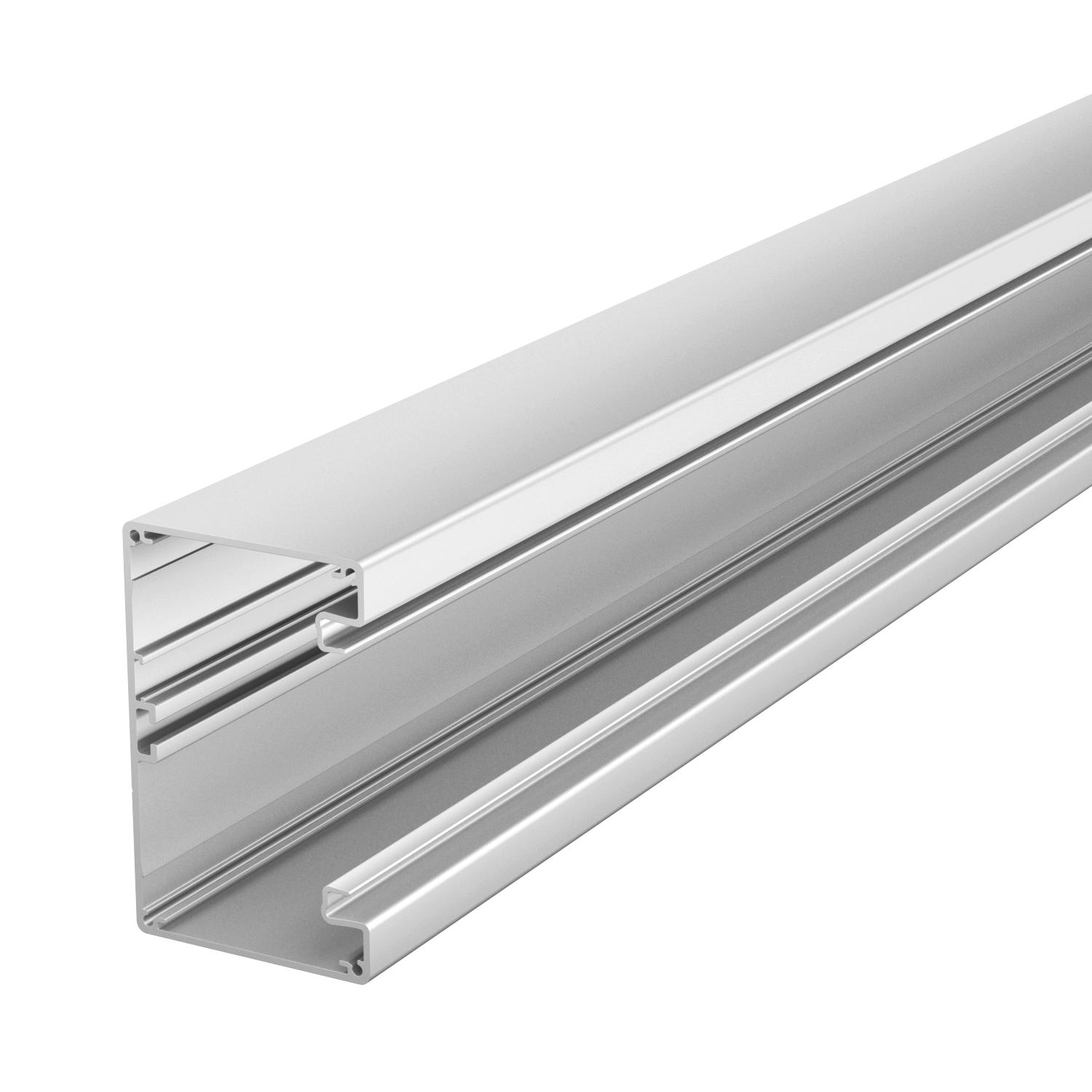

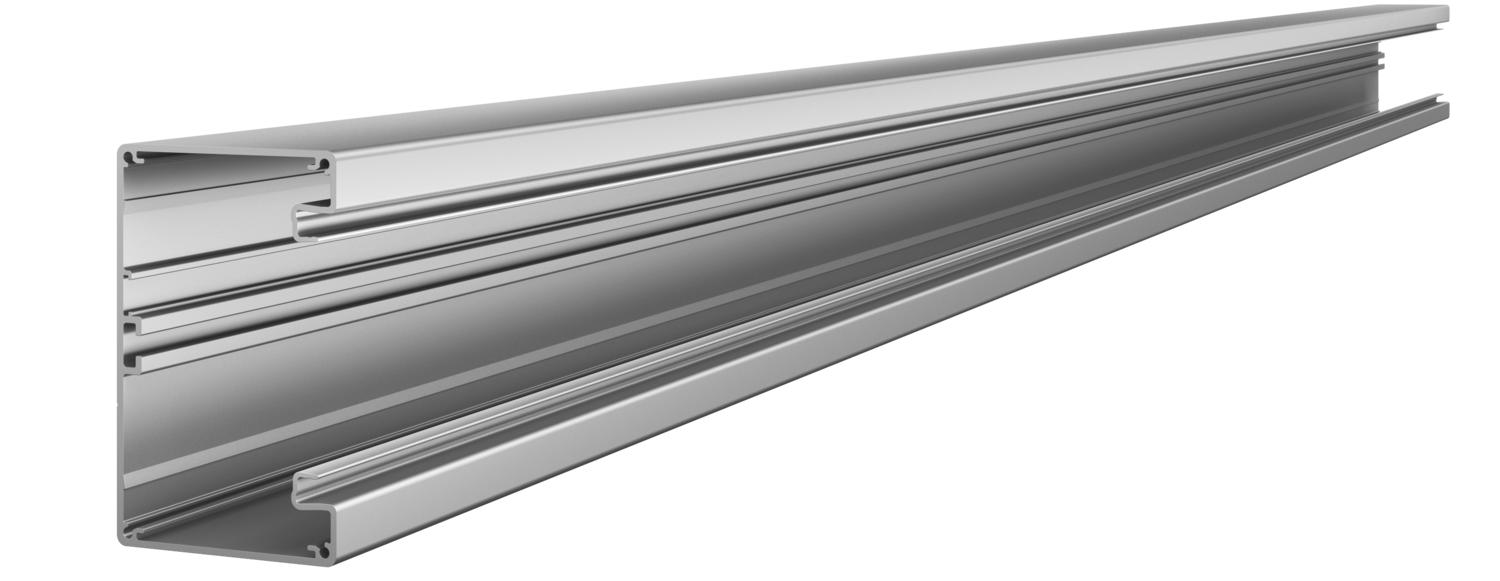

Calha técnica Rapid 80, largura da calha 110, largura da calha 70, simétrica 2000

Calha técnica Rapid 80, largura da calha 110, largura da calha 70, simétrica

Ref. 6279203 | EAN 4012195768067

Ref. / Tipo

Comprimento	2000 mm

Descrição do produto

Descrição do produto

Canal de montagem de aparelhos sem base perfurada indicada para montagem diretamente na parede ou nas consolas. Disponíveis em comprimentos de até 6000 mm, base da calha e tampas, assim como em outras cores (RAL) que podem ser fabricadas por encomenda. As superfícies visíveis das calhas técnicas são laminadas.
Nota:

No caso de calhas ténicas e acessórios anodizados em alumínio, não se pode evitar leves diferenças de tonalidades aceitáveis, causadas pela utilização de diferentes materiais no processo de fabrico (conforme DIN 17 611). Como alternativa recomendamos o revestimento em pó de RAL 9006 (alumínio).

Dados técnicos

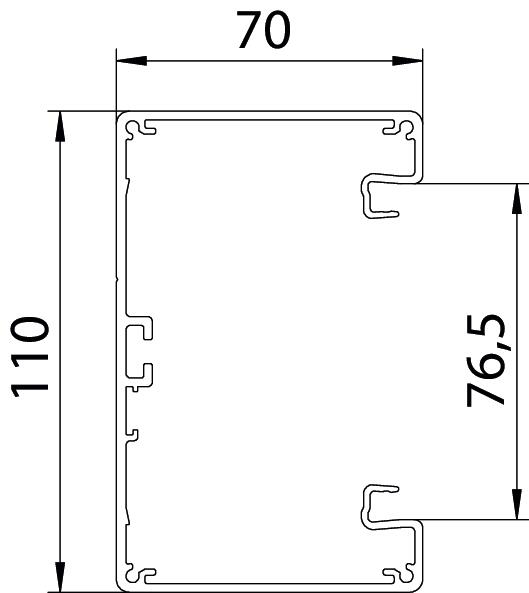

Dimensões

Altura	70 mm
Base perfurada	sem base perfurada
Comprimento	2000 mm
Dimensão	70x110x2000
Formato retangular	sim
Gama de temperaturas de aplicação máx.	60 °C
Gama de temperaturas de aplicação mín.	-25 °C
Grampo de fixação de cabos	não
Grau de proteção	IP 30
Grau de proteção código IK	IK10
Instalação no pavimento	não
Largura	110 mm
Largura da tampa	76,5 mm
Livre de halogéneos	sim

Material	Alumínio
Número de divisórias possíveis	1
Número de tampas	1
Pegada de CO₂ (GWP) do berço ao portão	29,022 kg CO₂e / 1 Metro
Película protetora	sim
Secção transversal útil	4715 mm²
Simétrico	sim
Superfície	anodizado
Tampa fornecida	não
Tipo de montagem das tampas	interno
Tratamento anti-bacteriano	não
União de calhas	não
Versão da parede traseira (interior)	Perfil C contínuo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
GA-S70110RW	2000 mm	6279200	m	2 m
GA-S70110EL	2000 mm	6279203	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Acoplamento GA-KUP70	GA-KUP70	6279701	CJ	1 CJ
Caixa de aparelhagem 71GD6, simples	71GD6	6288610	Unidade	5 Unidade
Caixa de aparelhagem 71GD7-2, duplo	71GD7-2	6288608	Unidade	2 Unidade
Tampa da calha em alumínio	GA-OTEL	6279723	m	2 m
Grampo de ligação RKV3V	RKV3V	6288700	Unidade	20 Unidade

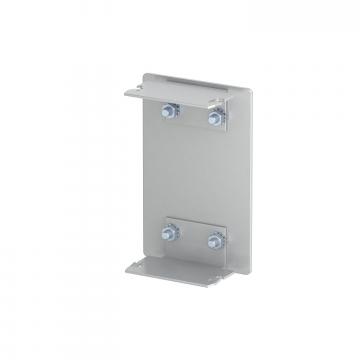

Topo, para calha técnica Rapid 80 tipo GA-70110	GA-E70110EL	6279273	Unidade	1 Unidade
Separador GA-TW70	GA-TW70	6279711	m	2 m

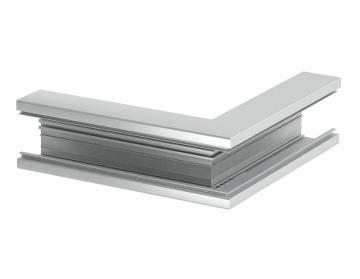

Ângulo externo, simétrico, para calha técnica Rapid 80 tipo GA-S70110	GA-SA70110EL	6279213	Unidade	1 Unidade
Tampa para ângulo externo em alumínio	GA-OTAEL	6279727	Unidade	1 Unidade

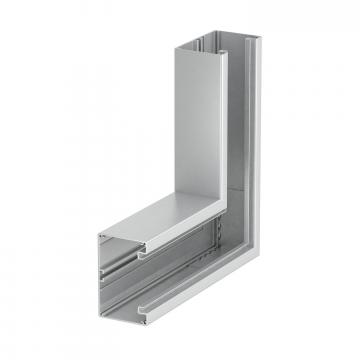

Ângulo plano, simétrico, para calha técnica Rapid 80 tipo GA-S70110	GA-SF70110EL	6279223	Unidade	1 Unidade
Tampa para ângulo plano em alumínio	GA-OTFEL	6279736	Unidade	1 Unidade

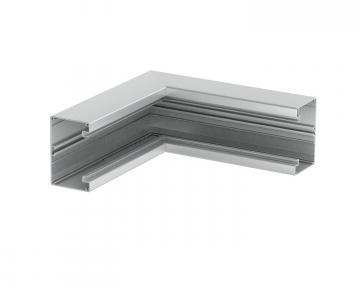

Ângulo interno, simétrico, para calha técnica Rapid 80 tipo GA-S70110	GA-SI70110EL	6279243	Unidade	1 Unidade

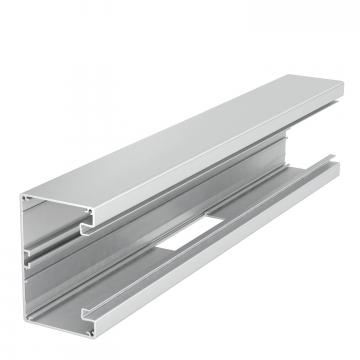

Derivação em T, simétrica, para calha técnica Rapid 80 tipo GA-S70110	GA-ST70110EL	6279263	Unidade	1 Unidade
Grampo para calhas KL80A	KL80A	6288640	Unidade	20 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
Unidade de tomadas AR45, dupla	SDE-RW D0RW2	6119407	Unidade	1 Unidade
