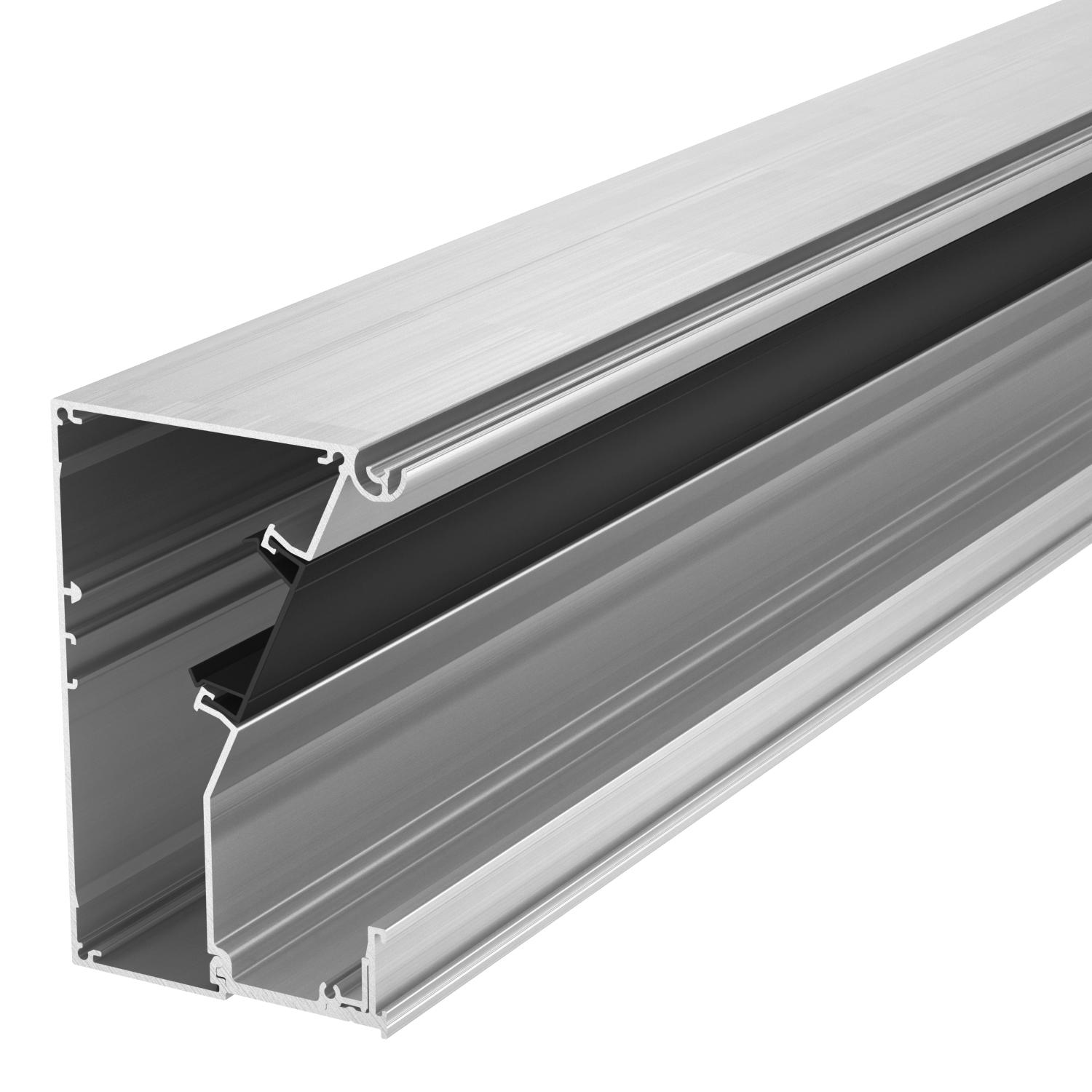

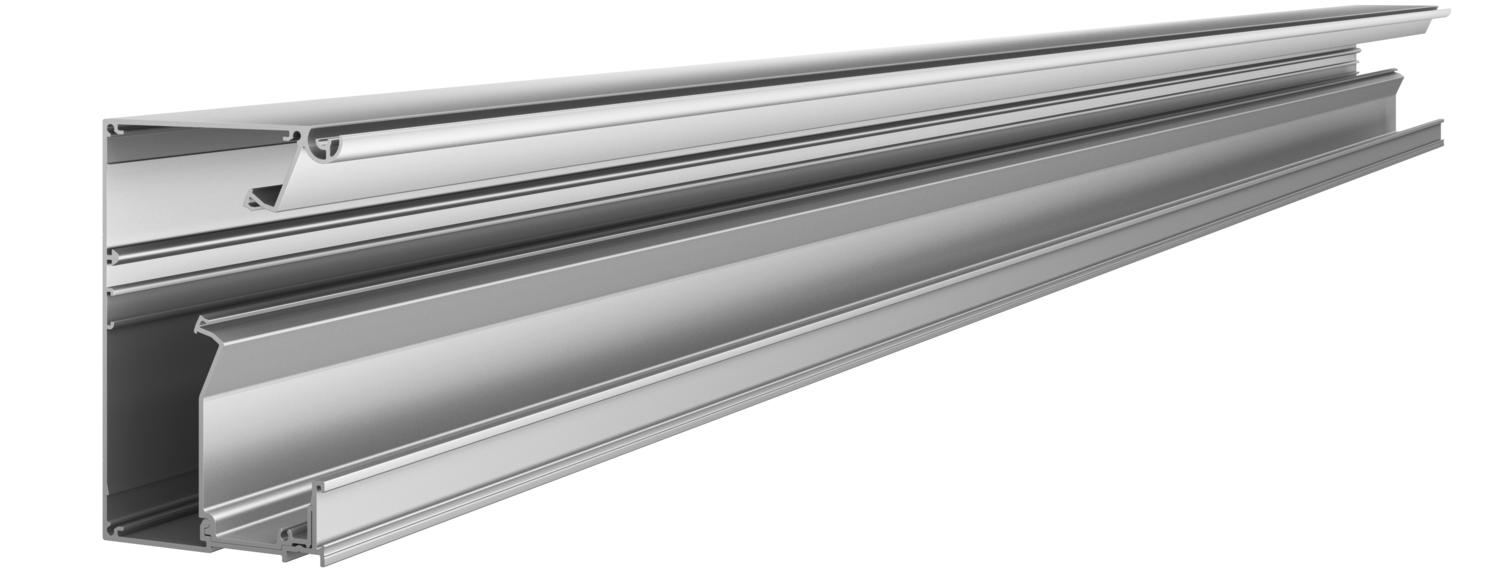

Calha técnica de design GAD

Ref. 6115775 | EAN 4012195914075

Ref. / Tipo	6115775 / GAD UEL

Comprimento	2000 mm

Descrição do produto

Descrição do produto

Base para criação de uma calha técnica com design da série GAD. Abertura do sistema 45 mm para a utilização de aparelhagens Modul 45 e respetivos espelhos em PVC e alumínio da série Rapid 45. A base da calha pode ser complementada com tampas de design "Swing", "Soft" ou "Style". Os adaptadores de tampa GAD OTA são obrigatórios e devem ser projetados com uma distância máx. de 50 cm no percurso da calha. Deve ser colocado um separador GAD OTD entre as tampas. No volume fornecido, a abertura do sistema 45mm encontra-se fechada com uma tampa de calha preta.

Dados técnicos

Dimensões

Altura	114 mm
Comprimento	2000 mm

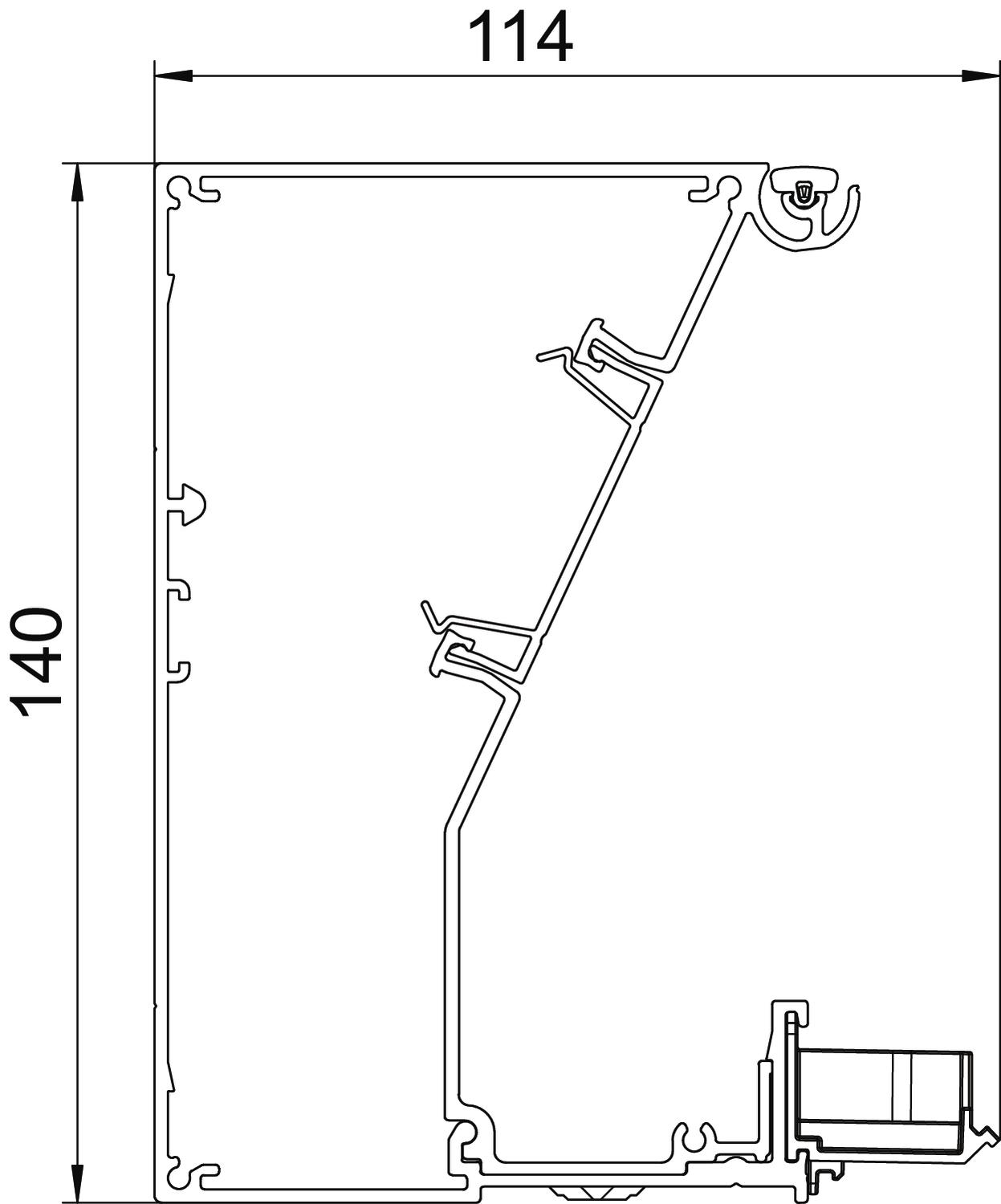

Dimensão	114x140x2000
Formato retangular	não
Grampo de fixação de cabos	não
Instalação no pavimento	não
Largura	140 mm
Largura da tampa	140 mm
Livre de halogéneos	sim
Material	Alumínio
Número de divisórias possíveis	1

Número de tampas	1
Pegada de CO₂ (GWP) do berço ao portão	0,118 kg CO₂e / 1 Metro
Película protetora	sim
Secção transversal útil	5880 mm²
Simétrico	não
Superfície	anodizado
Tampa fornecida	sim
Tipo de montagem das tampas	interno
Tratamento anti-bacteriano	não
União de calhas	não
Versão da parede traseira (interior)	Perfil C contínuo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
GAD UEL	2000 mm	6115775	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

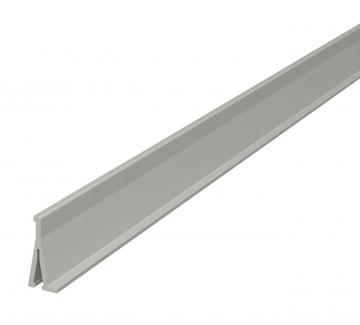

Separador para calhas de WDK, altura da calha 40 mm	2371 40	6023096	m	2 m

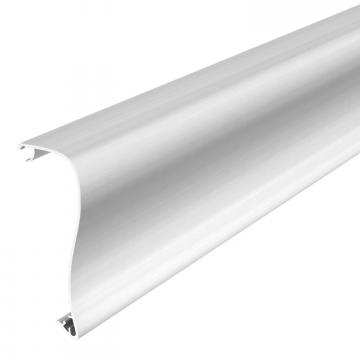

Tampa de calha GAD, Swing	OT GAD Swing EL	6115825	Unidade	1 Unidade

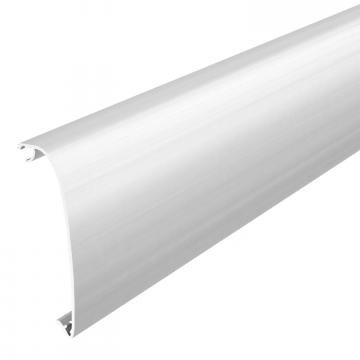

Tampa de calha GAD, Soft	OT GAD Soft EL	6115835	Unidade	1 Unidade

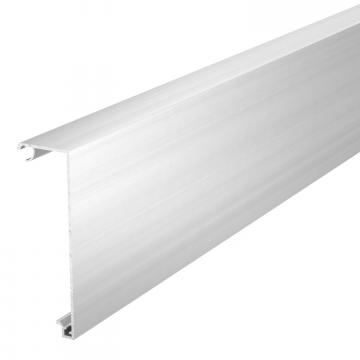

Tampa de calha GAD, Style	OT GAD Style EL	6115845	Unidade	1 Unidade

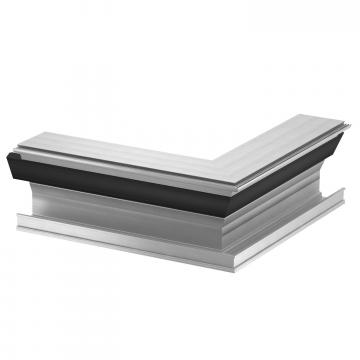

Ângulo externo, calha GAD	GAD AEL	6115789	Unidade	1 Unidade

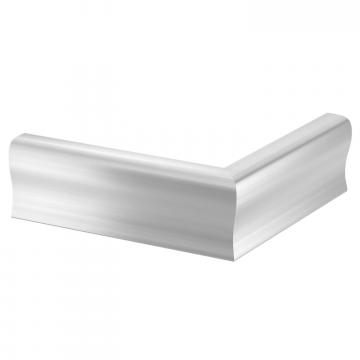

Tampa do ângulo externo, Swing	OT A Swing EL	6115851	Unidade	1 Unidade

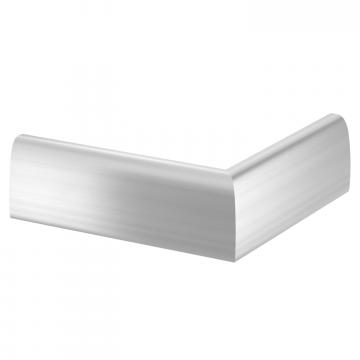

Tampa do ângulo externo, Soft	OT A Soft EL	6115855	Unidade	1 Unidade

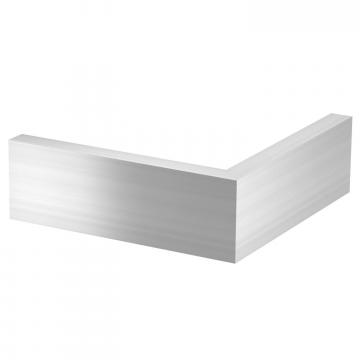

Tampa do ângulo externo, Style	OT A Style EL	6115865	Unidade	1 Unidade

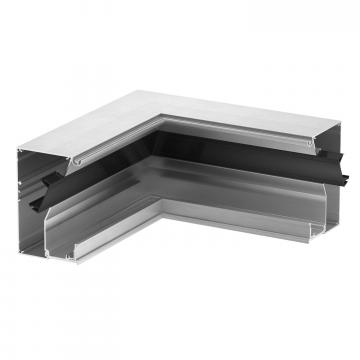

Ângulo interno, calha GAD	GAD IEL	6115795	Unidade	1 Unidade

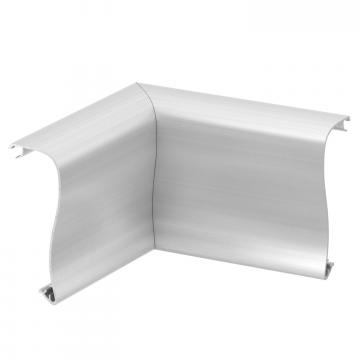

Tampa de ângulo interno, Swing	OT I Swing EL	6115875	Unidade	1 Unidade

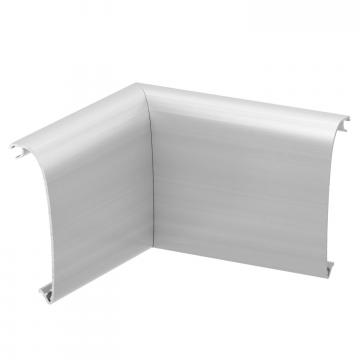

Tampa de ângulo interno, Soft	OT I Soft EL	6115885	Unidade	1 Unidade

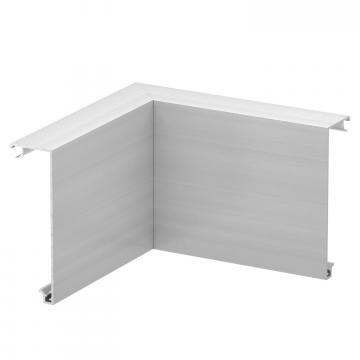

Tampa de ângulo interno Style	OT I Style EL	6115895	Unidade	1 Unidade

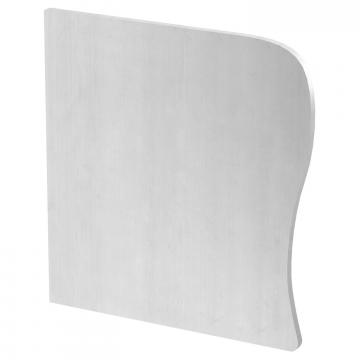

Topo Swing, esquerdo	GAD EL Swing EL	6115915	Unidade	1 Unidade

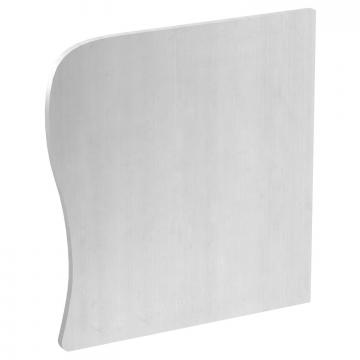

Topo Swing, direito	GAD ER Swing EL	6115925	Unidade	1 Unidade

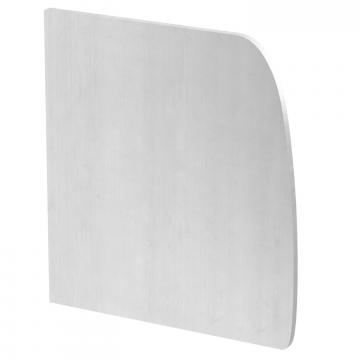

Topo Soft, esquerdo	GAD EL Soft EL	6115935	Unidade	1 Unidade

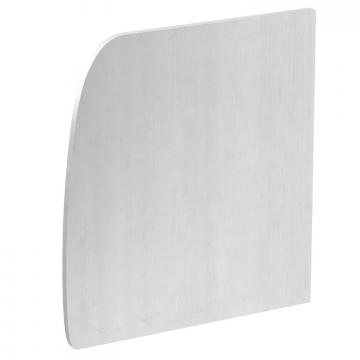

Topo Soft, direito	GAD ER Soft EL	6115945	Unidade	1 Unidade

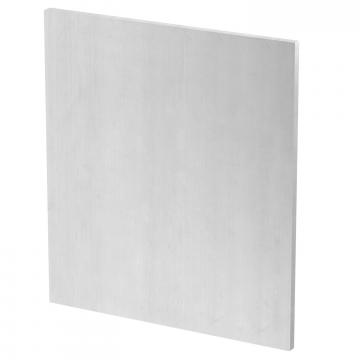

Topo Style, esquerdo	GAD EL Style EL	6115955	Unidade	1 Unidade

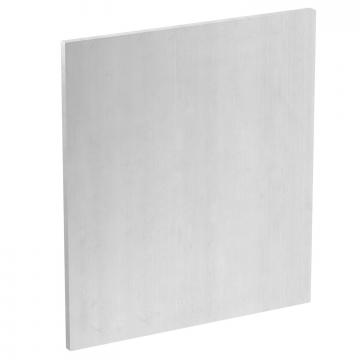

Topo Style, direito	GAD ER Style EL	6115965	Unidade	1 Unidade

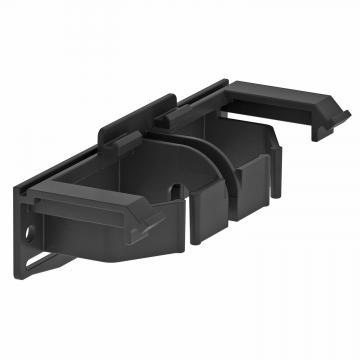

Adaptador de tampa	GAD OTA	6115975	Unidade	5 Unidade
Separador	GAD OTD RW	6115980	Unidade	10 Unidade
Separador	GAD OTD LGR	6115982	Unidade	10 Unidade

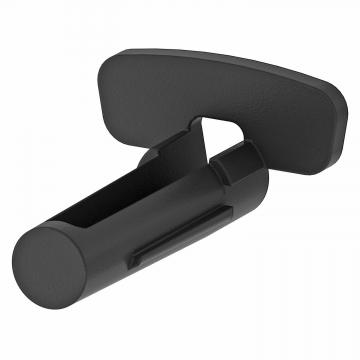

Separador	GAD OTD SW	6115985	Unidade	10 Unidade

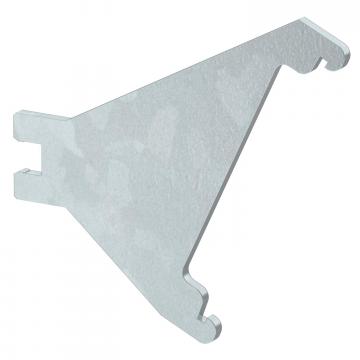

Placa estabilizadora	GAD SB	6115995	Unidade	10 Unidade

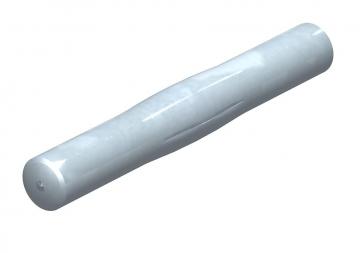

União de juntas	GEK-AKU45	6116752	Unidade	10 Unidade

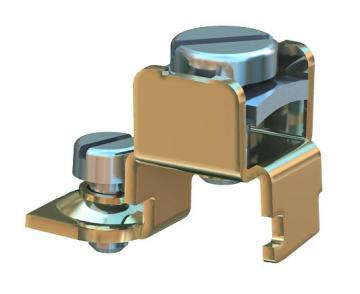

Borne de terra	8AWR	6288704	Unidade	10 Unidade
