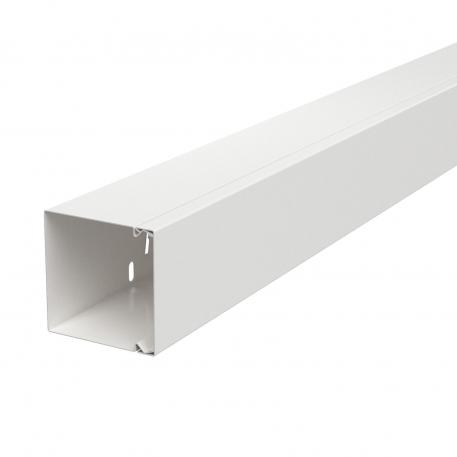

Calha metálica, tipo LKM 80080

Ref. 6248694 | EAN 4012195691013

2000 mm
80 mm
80 mm
Aço
Descrição do produto
Descrição do produto
As calhas WDK da OBO são feitas de policloreto de vinilo sem chumbo.

A ligação equipotencial entre a tampa e a base está garantida sem outros meios auxiliares.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Pistola de pregos
Dados técnicos

Dimensões

Altura 80 mm
Base perfurada com base perfurada
Comprimento 2000 mm
Cor branco puro; RAL 9010
Dimensão 80x80x2000
Funktionsgaranti não
Gama de temperaturas de aplicação máx. 90 °C
Gama de temperaturas de aplicação mín. -5 °C
Grampo de fixação de cabos não
Grau de proteção IP 30
Grau de proteção código IK IK10
Largura 80 mm
Livre de halogéneos sim
Material Aço
Número de divisórias possíveis 1
Pegada de CO₂ (GWP) do berço ao portão 6,1411 kg CO₂e / 1 Metro
Película protetora não
Secção transversal útil 5840 mm²
Superfície com galvanização contínua / com revestimento de plástico
Tipo de fixação Base perfurada
Tratamento anti-bacteriano não
União de calhas não
Versão tampa calhas de guia do cabo solto
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Superfície Material Ref. Quantidade Qte. minima fornec.
LKM80080FS 2000 mm 80 mm 80 mm galvanizado pelo método Sendzimir Aço 6247194
2 m
LKM80080RW 2000 mm 80 mm 80 mm com galvanização contínua / com revestimento de plástico Aço 6248694
2 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União LKM SV80 União LKM SV80 LKM SV80 6247472
10 Unidade
Anel de proteção KSR 80080, para calha tipo LKM 80080 Anel de proteção KSR 80080, para calha tipo LKM 80080 LKM KSR80080 6249762
5 Unidade
Topo, para calha tipo LKM 80080 Topo, para calha tipo LKM 80080 LKM E80080RW 6248454
1 Unidade
Topo, para calha tipo LKM 80080 Topo, para calha tipo LKM 80080 LKM EK80080 6249792
5 Unidade
Separador LKM TWS75 Separador LKM TWS75 LKM TWS75 6249880
2 m
Ângulo externo, para calha metálica tipo LKM 80080 Ângulo externo, para calha metálica tipo LKM 80080 LKM A80080RW 6248432
1 Unidade
Ângulo plano, para calha metálica tipo LKM 80080 Ângulo plano, para calha metálica tipo LKM 80080 LKM F80080RW 6248428
1 Unidade

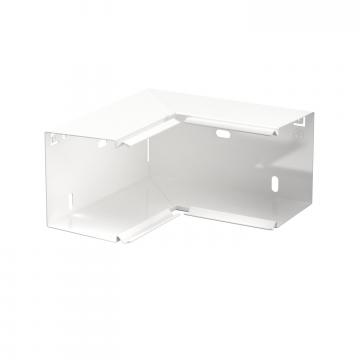

Ângulo interno, para calha tipo LKM 80080 Ângulo interno, para calha tipo LKM 80080 LKM I80080RW 6248436
1 Unidade
Derivação em T, para calha metálica tipo LKM 80080 Derivação em T, para calha metálica tipo LKM 80080 LKM T80080RW 6248450
1 Unidade
