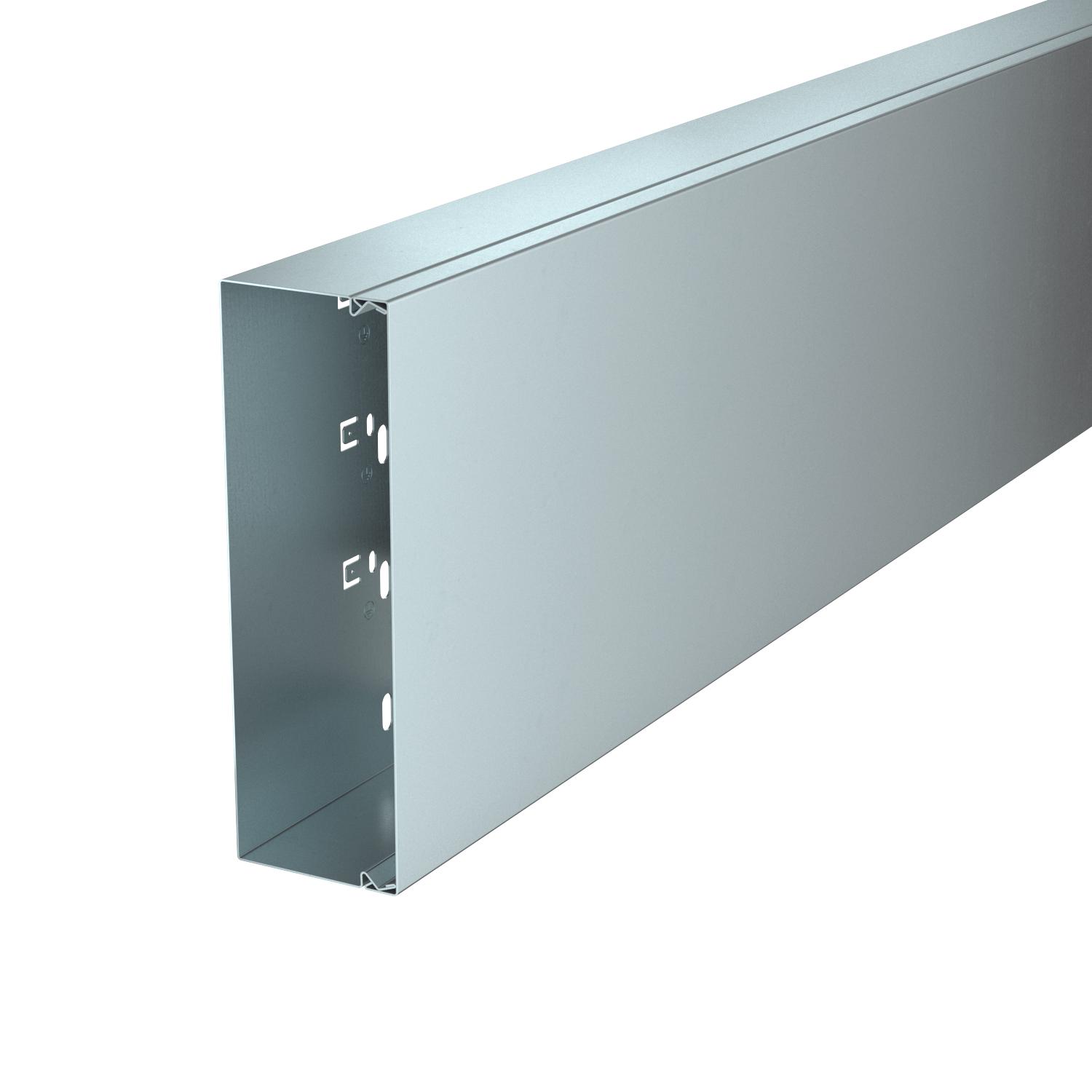

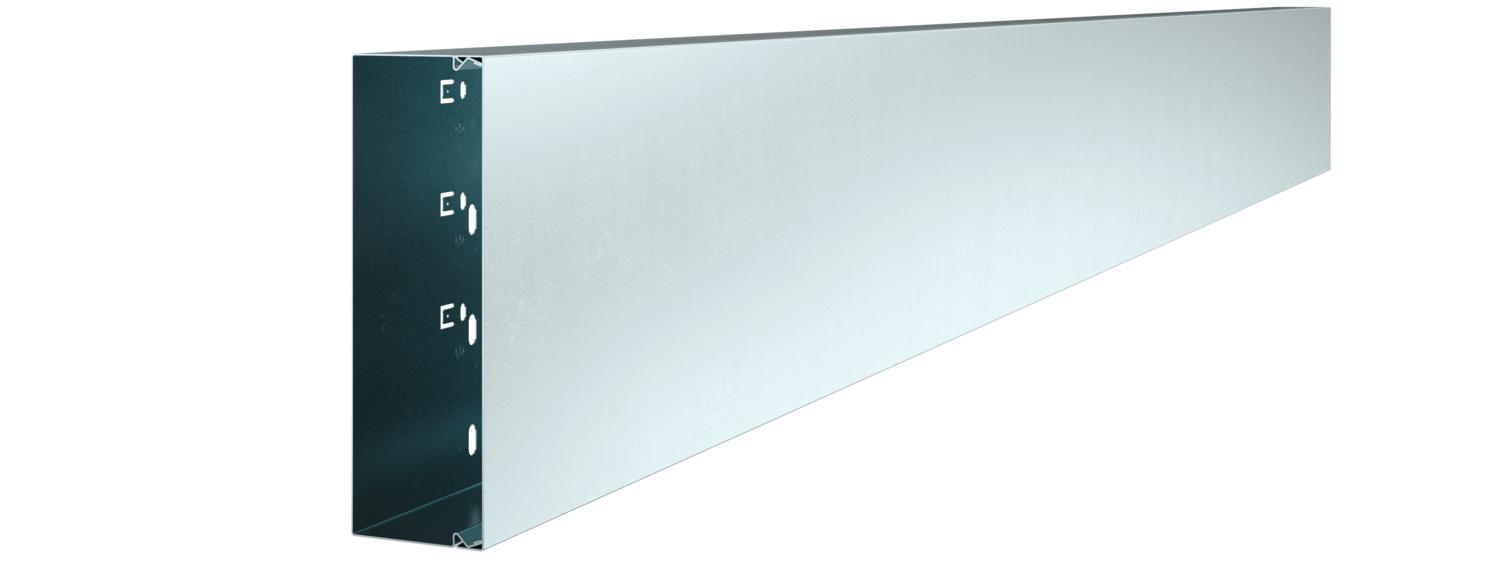

Calha metálica, tipo LKM 60200

Ref. 6247164 | EAN 4012196312252

2000 mm
200 mm
64 mm
Aço
Descrição do produto
Descrição do produto
Calha com base perfurada e tampa.

A ligação equipotencial está garantida sem outros meios auxiliares entre a tampa e a base.
No pavimento existe uma perfuração, destinada ao alojamento do separador.
Na montagem no tecto é imprescindível aplicar o grampo para calhas
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Calha LKM, profundidade 60 mm
  • Pistola de pregos

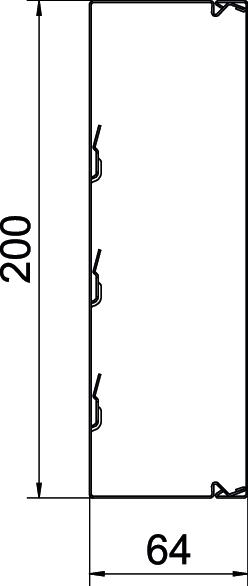

Dados técnicos

Dimensões

Altura 64 mm
Base perfurada com base perfurada
Comprimento 2000 mm
Cor zinco
Dimensão 60x200x2000
Funktionsgaranti não
Gama de temperaturas de aplicação máx. 90 °C
Gama de temperaturas de aplicação mín. -5 °C
Grampo de fixação de cabos não
Grau de proteção IP 30
Grau de proteção código IK IK10
Largura 200 mm
Livre de halogéneos sim
Material Aço
Número de divisórias possíveis 3
Pegada de CO₂ (GWP) do berço ao portão 7,9282 kg CO₂e / 1 Metro
Película protetora não
Secção transversal útil 11254 mm²
Superfície galvanizado pelo método Sendzimir
Tipo de fixação Base perfurada
Tratamento anti-bacteriano não
União de calhas não
Versão tampa calhas de guia do cabo solto
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Superfície Material Ref. Quantidade Qte. minima fornec.
LKM60200FS 2000 mm 200 mm 64 mm galvanizado pelo método Sendzimir Aço 6247164
2 m
LKM60200RW 2000 mm 200 mm 64 mm com galvanização contínua / com revestimento de plástico Aço 6248667
2 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União LKM SV60 União LKM SV60 LKM SV60 6247466
10 Unidade

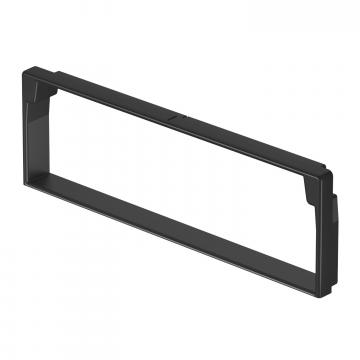

Anel de proteção KSR 60200, para calha tipo LKM 60200 Anel de proteção KSR 60200, para calha tipo LKM 60200 LKM KSR60200 6249758
5 Unidade

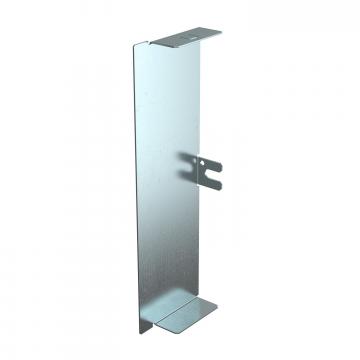

Topo, para calha tipo LKM 60200 Topo, para calha tipo LKM 60200 LKM E60200FS 6248322
10 Unidade

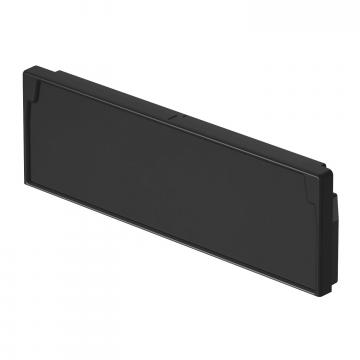

Topo, para calha tipo LKM 60200 Topo, para calha tipo LKM 60200 LKM EK60200 6249788
5 Unidade
Separador LKM TWS45 Separador LKM TWS45 LKM TWS45 6249871
2 m
Separador LKM TWS55 Separador LKM TWS55 LKM TWS55 6249876
2 m

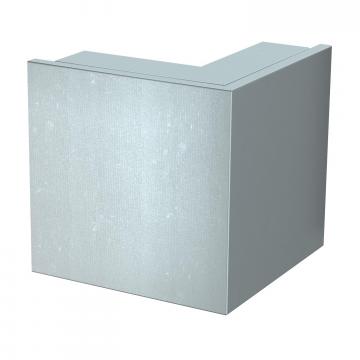

Ângulo externo, para calha metálica tipo LKM 60200 Ângulo externo, para calha metálica tipo LKM 60200 LKM A60200FS 6248098
1 Unidade

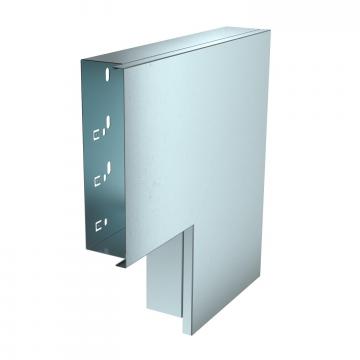

Ângulo plano, para calha metálica tipo LKM 60200 Ângulo plano, para calha metálica tipo LKM 60200 LKM F60200FS 6248020
1 Unidade

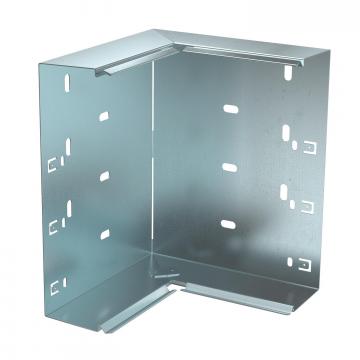

Ângulo interno, para calha tipo LKM 60200 Ângulo interno, para calha tipo LKM 60200 LKM I60200FS 6248160
1 Unidade

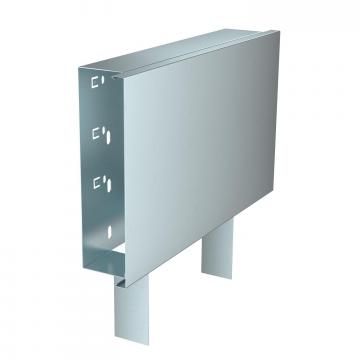

Derivação em T, para calha metálica tipo LKM 60200 Derivação em T, para calha metálica tipo LKM 60200 LKM T60200FS 6248225
1 Unidade

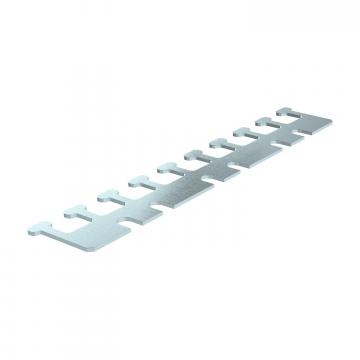

Suporte de cabos LKM largura de calha 200 mm Suporte de cabos LKM largura de calha 200 mm LKM Z200 6249981
10 Unidade

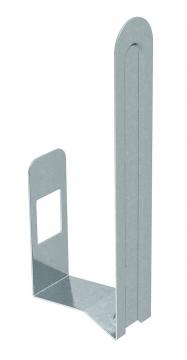

Grampo para calhas LKM largura de calha 150 e 200 mm Grampo para calhas LKM largura de calha 150 e 200 mm LKM K140 6249888
20 Unidade
