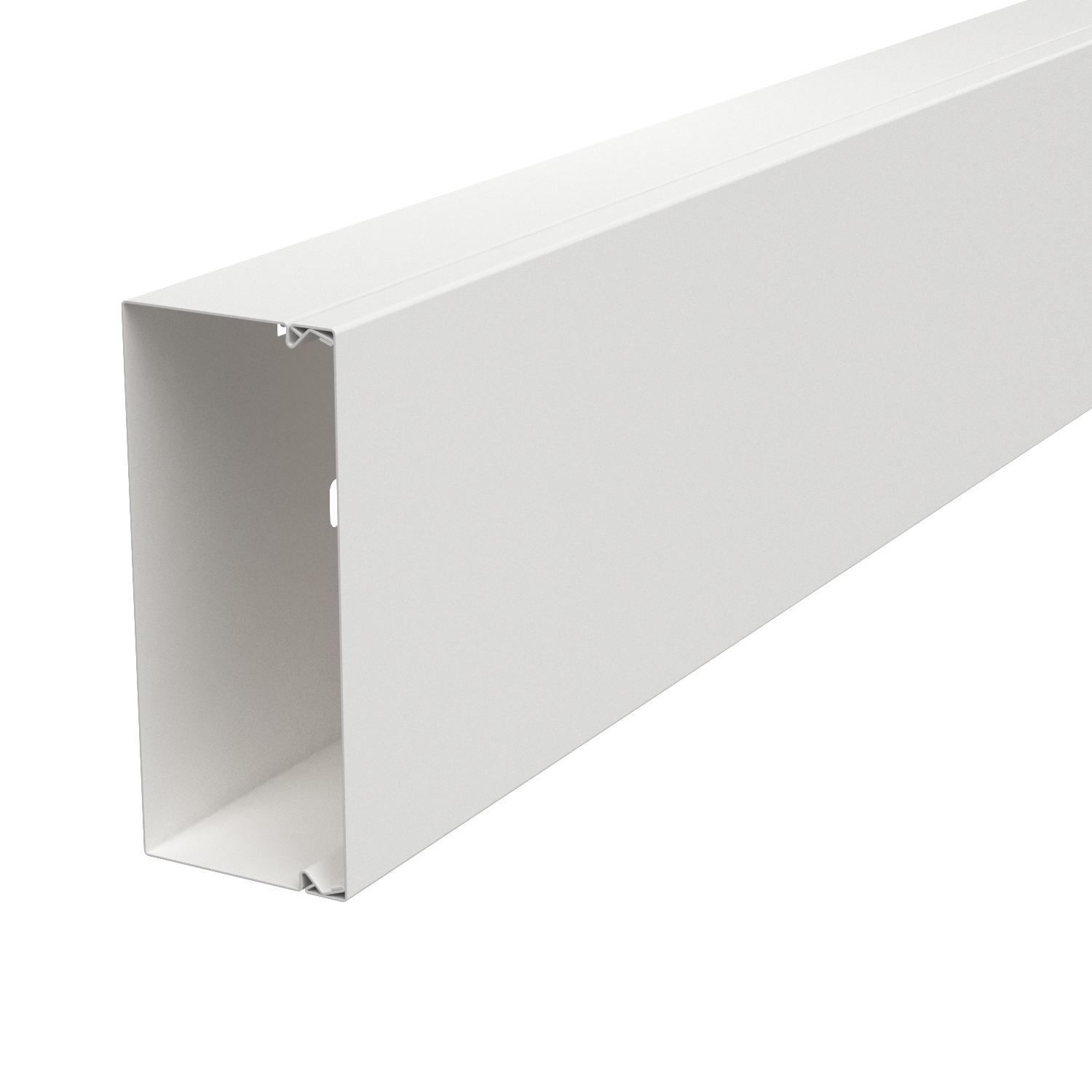

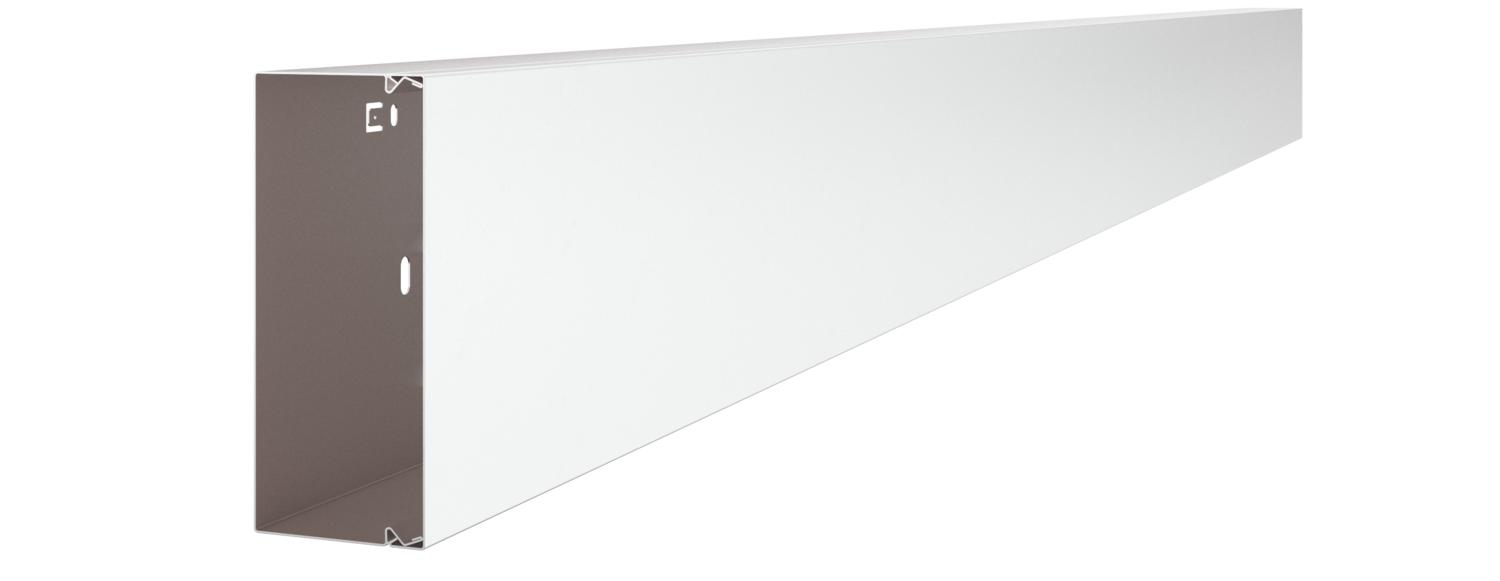

Calha metálica, tipo LKM 60150

Ref. 6248640 | EAN 4012196313877

2000 mm
150 mm
64 mm
Aço
Descrição do produto
Descrição do produto
Tampa e base da calha com perfuração.

A ligação equipotencial entre a tampa e a base está garantida sem outros meios auxiliares.
No pavimento existe uma perfuração, destinada ao alojamento do separador.
Na montagem no tecto é imprescindível aplicar o grampo para calhas
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Calha LKM, profundidade 60 mm
  • Pistola de pregos
Dados técnicos

Dimensões

Altura 64 mm
Base perfurada com base perfurada
Comprimento 2000 mm
Cor branco puro; RAL 9010
Dimensão 60x150x2000
Funktionsgaranti não
Gama de temperaturas de aplicação máx. 90 °C
Gama de temperaturas de aplicação mín. -5 °C
Grampo de fixação de cabos não
Grau de proteção IP 30
Grau de proteção código IK IK10
Largura 150 mm
Livre de halogéneos sim
Material Aço
Número de divisórias possíveis 2
Pegada de CO₂ (GWP) do berço ao portão 6,5868 kg CO₂e / 1 Metro
Película protetora não
Secção transversal útil 6986 mm²
Superfície com galvanização contínua / com revestimento de plástico
Tipo de fixação Base perfurada
Tratamento anti-bacteriano não
União de calhas não
Versão tampa calhas de guia do cabo solto
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Superfície Material Ref. Quantidade Qte. minima fornec.
LKM60150FS 2000 mm 150 mm 64 mm galvanizado pelo método Sendzimir Aço 6247148
2 m
LKM60150RW 2000 mm 150 mm 64 mm com galvanização contínua / com revestimento de plástico Aço 6248640
2 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União LKM SV60 União LKM SV60 LKM SV60 6247466
10 Unidade
Anel de proteção KSR 60150, para calha tipo LKM 60150 Anel de proteção KSR 60150, para calha tipo LKM 60150 LKM KSR60150 6249756
5 Unidade

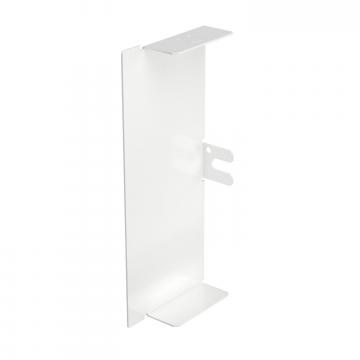

Topo, para calha tipo LKM 60150 Topo, para calha tipo LKM 60150 LKM E60150RW 6249825
10 Unidade
Topo, para calha tipo LKM 60150 Topo, para calha tipo LKM 60150 LKM EK60150 6249786
5 Unidade
Separador LKM TWS45 Separador LKM TWS45 LKM TWS45 6249871
2 m
Separador LKM TWS55 Separador LKM TWS55 LKM TWS55 6249876
2 m

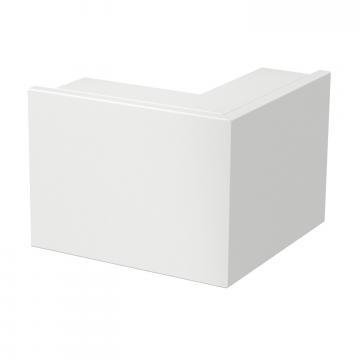

Ângulo externo, para calha metálica tipo LKM 60150 Ângulo externo, para calha metálica tipo LKM 60150 LKM A60150RW 6249582
1 Unidade

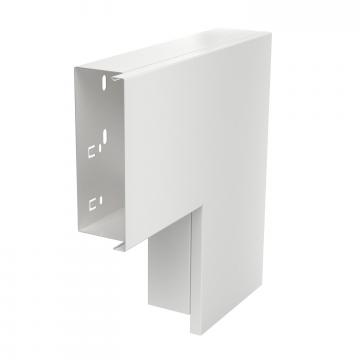

Ângulo plano, para calha metálica tipo LKM 60150 Ângulo plano, para calha metálica tipo LKM 60150 LKM F60150RW 6249515
1 Unidade
Ângulo interno, para calha tipo LKM 60150 Ângulo interno, para calha tipo LKM 60150 LKM I60150RW 6249647
1 Unidade

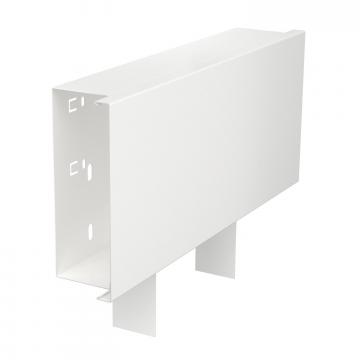

Derivação em T, para calha metálica tipo LKM 60150 Derivação em T, para calha metálica tipo LKM 60150 LKM T60150RW 6249728
1 Unidade
Suporte de cabos LKM largura de calha 150 mm Suporte de cabos LKM largura de calha 150 mm LKM Z150 6249965
10 Unidade
Grampo para calhas LKM largura de calha 150 e 200 mm Grampo para calhas LKM largura de calha 150 e 200 mm LKM K140 6249888
20 Unidade
Downloads

Download

Declaração de conformidade UE LKM60150RW / 6248640 , 0.16MB , pdf
Download
Declaração de Conformidade do Reino Unido LKM60150RW / 6248640 , 0.14MB , pdf
REACH Declaração de conformidade LKM60150RW / 6248640 , 0.12MB , pdf
RoHS Declaração de conformidade LKM60150RW / 6248640 , 0.12MB , pdf

Instruções de montagem LKM-Kanal , 0.77MB , pdf

LKM60150RW / 6248640
