Calha de chão para GESR9, altura 60-110 mm
Ref. 7424782 | EAN 4012195245025
- Descrição do produto
-
Descrição do produto
Calha para a condução de cabos, com 3 ou 6 tampas, com abertura na tampa para a instalação de uma tampa de encastramento do tipo GESR9, constituída por base e laterais em chapa, perfis de instalação do pavimento 4 mm e tampa de obra é fornecida. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e 3 tampas (em calhas com largura de 400) ou 6 tampas (em calhas com largura de 500 e 600). Calha fornecida com a tampa da calha aparafusada.
-
- Dados técnicos
-
Dados técnicos

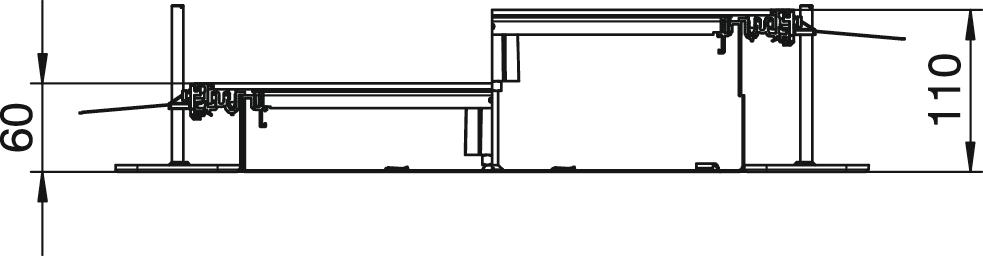

Abertura redondo Abertura para unidade de montagem de aparelhos Abertura para instalação de Telitank no chão não Altura da calha máx. 110 mm Altura da calha mín. 60 mm Altura mínima do pavimento 60 Amplitude de nivelamento máx. 110 mm Amplitude de nivelamento mín. 60 mm Apropriado para junta de dilatação não Coberturas 6 Com abertura de ligação sim Com ligação equipotencial não Com saliência sim Com separador não Dimensão 2400x500x60 Espessura do material da tampa 4 Fixação da tampa encaixável não Material Aço Número de aparelhagens previstas 6 Número de divisórias possíveis 2 Número de vias 3 St. Placa de fundo sim Possibilidade de montagem de vedante sim Separável não Superfície galvanizado pelo método Sendzimir Tampa amovível sim Tampa para abertura de montagem sim Dimensões
Comprimento 2400 mm Largura 500 mm - Todos os tipos
- Downloads
-
Ficha técnica OKA-W5006050DR9 / 7424782 , 0.20MB , pdfDeclaração de conformidade OKA-W5006050DR9 / 7424782 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE OKA , 0.18MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
