Calha de chão para GES6, altura 60-110 mm 2400 | 400 | 60 | 110 | 3

Calha de chão para GES6, altura 60-110 mm

Ref. 7424662 | EAN 4012195244752

Ref. / Tipo	7424662 / OKA-W4006050D6

Comprimento	2400 mm

Largura	400 mm

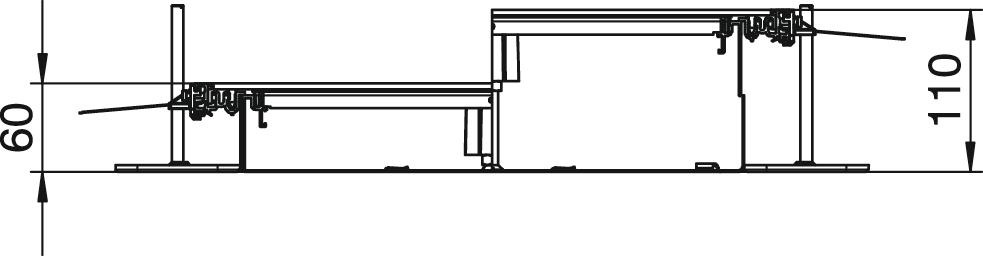

Altura da calha mín.	60 mm

Altura da calha máx.	110 mm

Coberturas	3

Descrição do produto

Descrição do produto

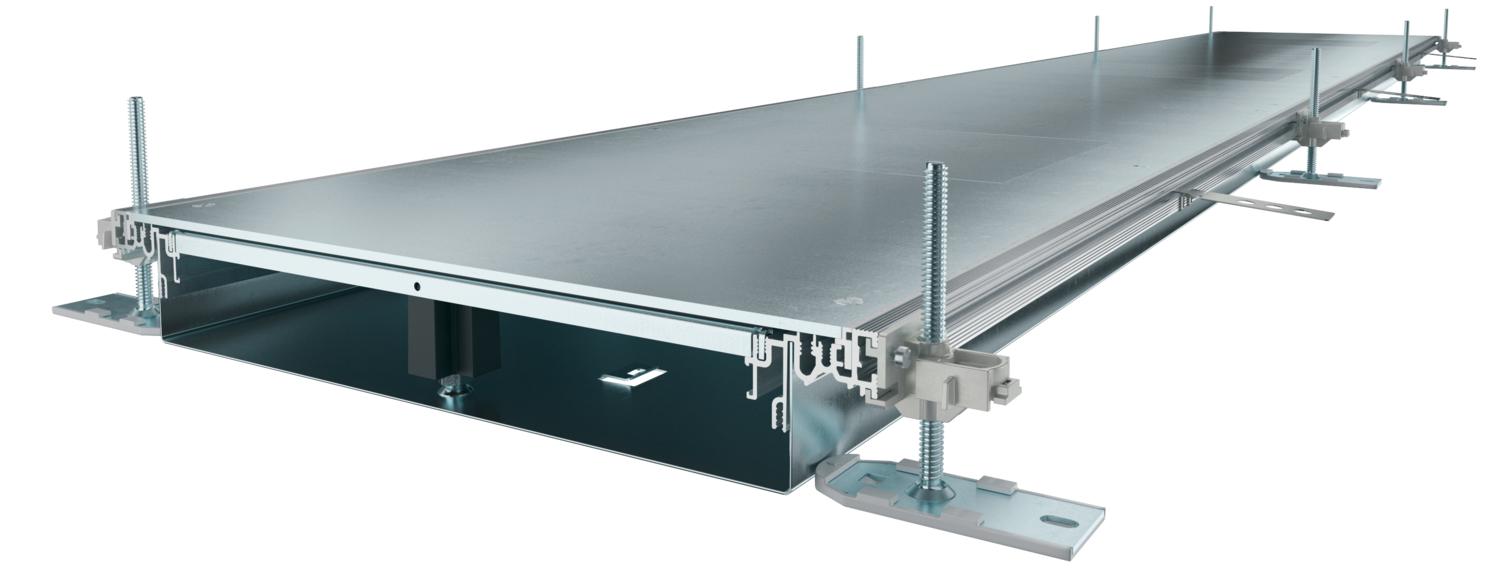

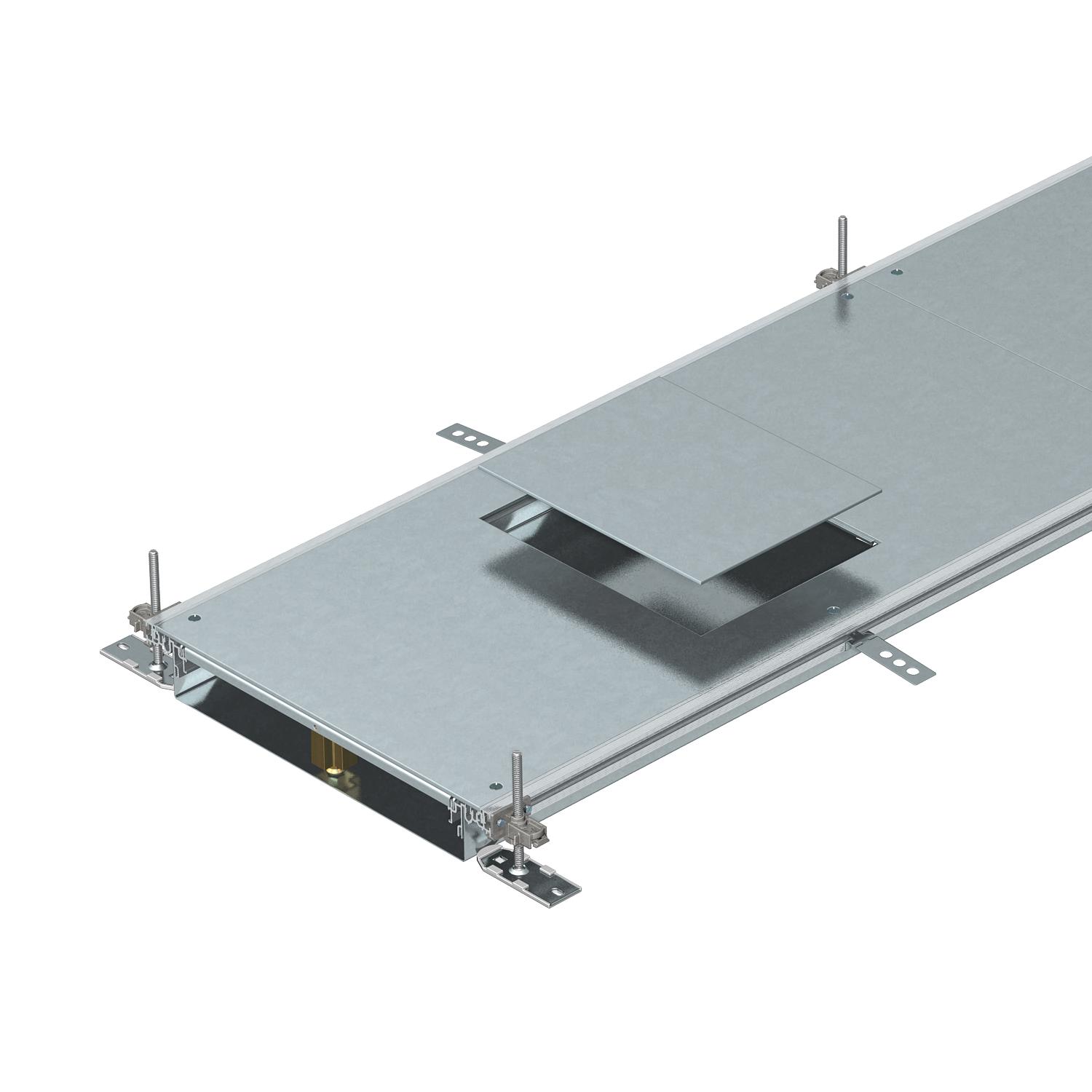

Calha fornecida com 3 ou 6 tampas com abertura na tampa para a instalação de uma tampa de encastramento do tipo GES6, constituída com base e laterais em chapa, perfis de instalação do pavimento, tampa da calha equipada com tampa de obra e um topo. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras escoras estabilizadoras e 3 tampas (em calhas com largura de 200 e de 300 e de 400) ou 6 tampas (em calhas com largura de 500 e 600). As unidades de nivelamento obrigatoriamente necessárias (observar a altura de nivelamento) para os suportes de tampa 400, 500 e 600 não estão incluídas no material fornecido e devem ser encomendadas separadamente. Calha fornecida com a tampa da calha aparafusada.

Dados técnicos

Dados técnicos

Abertura	quadrada
Abertura	para unidade de montagem de aparelhos
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	110 mm
Altura da calha mín.	60 mm
Altura mínima do pavimento	60
Amplitude de nivelamento máx.	110 mm
Amplitude de nivelamento mín.	60 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	sim
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2400 mm
Dimensão	2400x400x60

Espessura do material da tampa	4
Fixação da tampa encaixável	não
Fixação do separador	encaixar
Largura	400 mm
Material	Aço
Número de aparelhagens previstas	3
Número de divisórias possíveis	2
Número de vias	3 St.
Placa de fundo	sim
Possibilidade de montagem de vedante	sim
Separável	não
Superfície	galvanizado pelo método Sendzimir
Tamanho nominal para unidades de montagem de aparelhos	6
Tampa amovível	sim
Tampa para abertura de montagem	sim

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-W4006050D6	2400 mm	400 mm	60 mm	110 mm	3	7424662	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

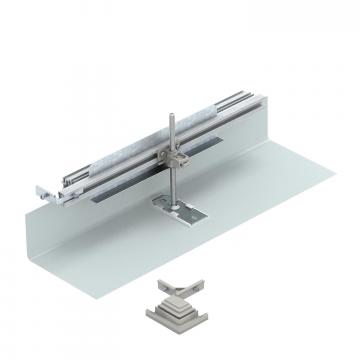

Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G40040150FBL	7423954	Unidade	1 Unidade

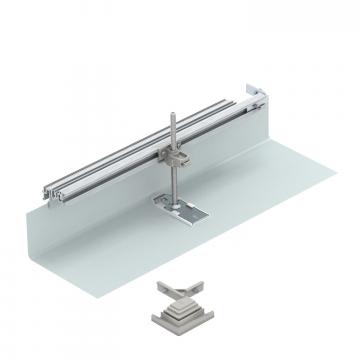

Kit de montagem para ângulo direito, altura 40-150	OKA-G40040150FBR	7423974	Unidade	1 Unidade

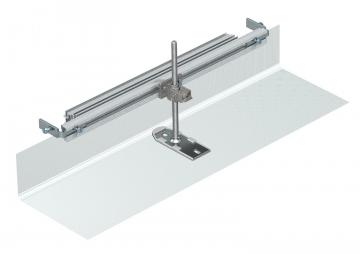

Topo da calha, altura 40-150 mm	OKA-G40040150ES	7424284	Unidade	1 Unidade

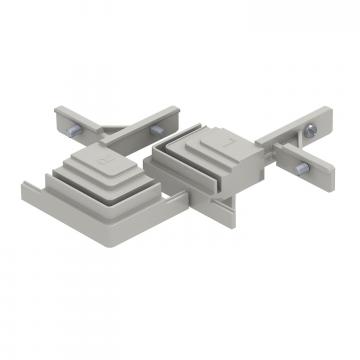

Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

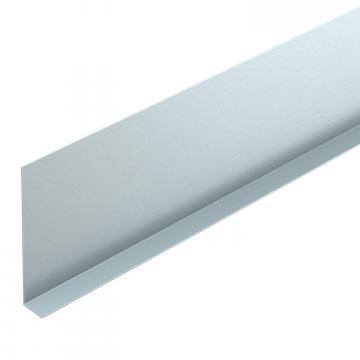

Separador, altura de calha 100 mm	OKA2 TW 100	7401960	m	2,4 m

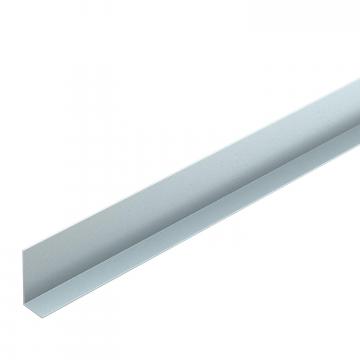

Separador, altura de calha 40 mm	OKA2 TW 40	7401988	m	2,4 m
Separador, altura de calha 50 mm	OKA2 TW 50	7401992	m	2,4 m

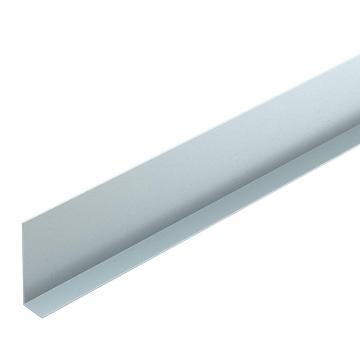

Separador, altura de calha 60 mm	OKA2 TW 60	7401996	m	2,4 m

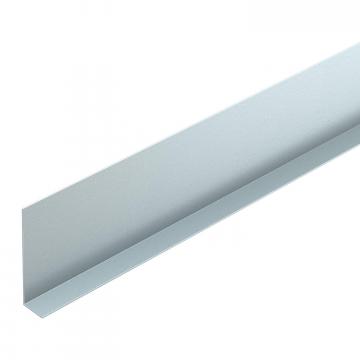

Separador, altura de calha 70 mm	OKA2 TW 70	7402000	m	2,4 m

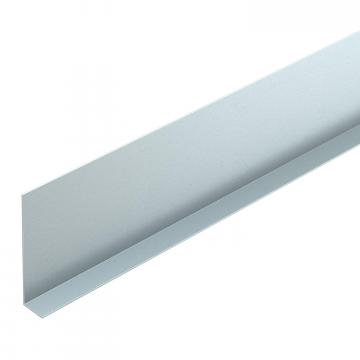

Separador, altura de calha 80 mm	OKA2 TW 80	7402004	m	2,4 m

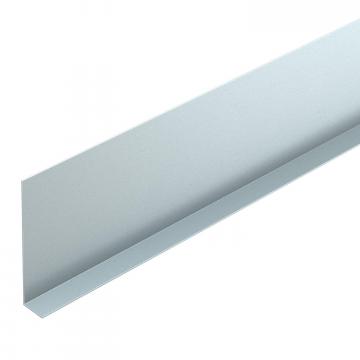

Separador, altura de calha 90 mm	OKA2 TW 90	7402008	m	2,4 m
