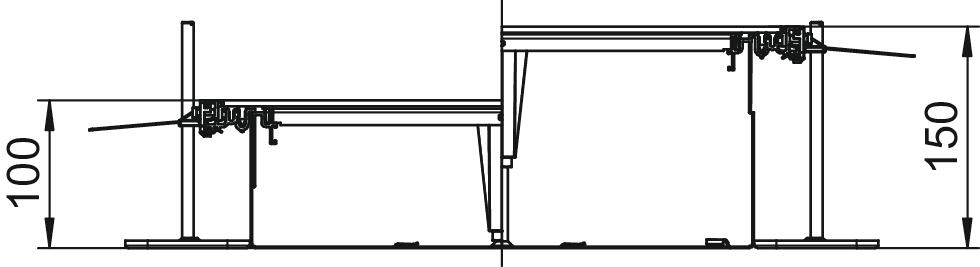

Calha de chão para GES4, altura 100-150 mm
Ref. 7424622 | EAN 4012195244721
- Descrição do produto
-
Descrição do produto
Calha para condução de cabos, com 3 ou 6 tampas, fornecida com abertura na tampa para a instalação de uma tampa de encastramento do tipo GES4, constituída por base e laterais em chapa. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e 3 tampas (em calhas com largura de 200 e de 300 e de 400) ou 6 tampas (em calhas com largura de 500 e 600). As unidades de nivelamento obrigatoriamente necessárias (observar a altura de nivelamento) para os suportes de tampa 400, 500 e 600 não estão incluídas no material fornecido e devem ser encomendadas separadamente. Calha fornecida com a tampa da calha aparafusada.
-
- Dados técnicos
-
Dados técnicos
Abertura para unidade de montagem de aparelhos Abertura quadrada Abertura para instalação de Telitank no chão não Altura da calha máx. 150 mm Altura da calha mín. 100 mm Altura mínima do pavimento 100 Amplitude de nivelamento máx. 150 mm Amplitude de nivelamento mín. 100 mm Apropriado para junta de dilatação não Coberturas 3 Com abertura de ligação sim Com ligação equipotencial não Com saliência sim Com separador não Dimensão 2400x400x100 Espessura do material da tampa 4 Fixação da tampa encaixável não Fixação do separador encaixar Material Aço Número de aparelhagens previstas 3 Número de divisórias possíveis 2 Número de vias 3 St. Placa de fundo sim Possibilidade de montagem de vedante sim Separável não Superfície galvanizado pelo método Sendzimir Tamanho nominal para unidades de montagem de aparelhos 4 Tampa amovível sim Tampa para abertura de montagem sim Dimensões
Comprimento 2400 mm Largura 400 mm - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Kit de montagem para T e cruzeta
OKA FB2 TX 7424821 1 Unidade
Borne de terra
8AWR 6288704 10 Unidade - Downloads
-
Ficha técnica OKA-W40010050D4 / 7424622 , 0.16MB , pdfDeclaração de conformidade OKA-W40010050D4 / 7424622 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE OKA , 0.18MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
