Calha de chão, cega, altura 60-110 mm 2400 | 500 | 60 | 110 | 3

Calha de chão, cega, altura 60-110 mm

Ref. 7424426 | EAN 4012195244240

Ref. / Tipo

Comprimento	2400 mm

Largura

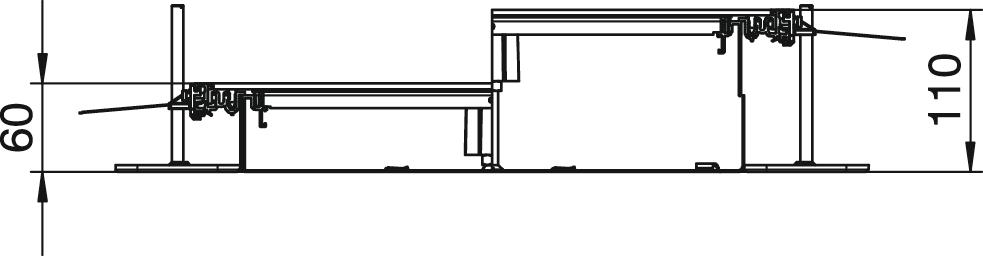

Altura da calha mín.	60 mm

Altura da calha máx.	110 mm

Coberturas	3

Descrição do produto

Descrição do produto

Calha para condução de cabos com 3 tampas cegas, constituída por base e laterais em chapa. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e tampas 3 unid. em calhas de 200, 300 e de 400 e 6 unid. em calhas de 500 e 600. Calha fornecida com a tampa da calha aparafusada.

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	110 mm
Altura da calha mín.	60 mm
Altura mínima do pavimento	60
Amplitude de nivelamento máx.	110 mm
Amplitude de nivelamento mín.	60 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2400 mm
Dimensão	2400x500x60
Espessura do material da tampa	4

Fixação da tampa encaixável	não
Fixação do separador	encaixar
Largura	500 mm
Material	Aço
Número de aparelhagens previstas	3
Número de divisórias possíveis	2
Número de vias	3 St.
Pegada de CO₂ (GWP) do berço ao portão	4,177 kg CO₂e / 1 Metro
Placa de fundo	sim
Possibilidade de montagem de vedante	sim
Secção transversal útil	16600 mm²
Separável	não
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	m	2,4 m
OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	m	2,4 m
OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	m	2,4 m
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	m	2,4 m
OKA-W6006050	2400 mm	600 mm	60 mm	110 mm	3	7424428	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G50040150FBL	7423956	Unidade	1 Unidade
Kit de montagem para ângulo direito, altura 40-150	OKA-G50040150FBR	7423976	Unidade	1 Unidade
Topo da calha, altura 40-150 mm	OKA-G50040150ES	7424286	Unidade	1 Unidade
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade
Unidade de ampliação para GES4, altura 60-110 mm	OKA-W A 6050 4	7424900	Unidade	1 Unidade
Unidade de ampliação para GES6, altura 60-110 mm	OKA-W A 6050 6	7424902	Unidade	1 Unidade
Unidade de ampliação para GES9, altura 60-110 mm	OKA-W A 6050 9	7424904	Unidade	1 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
