Calha de chão, cega, altura 40-70 mm 2400 | 200 | 40 | 70 | 3

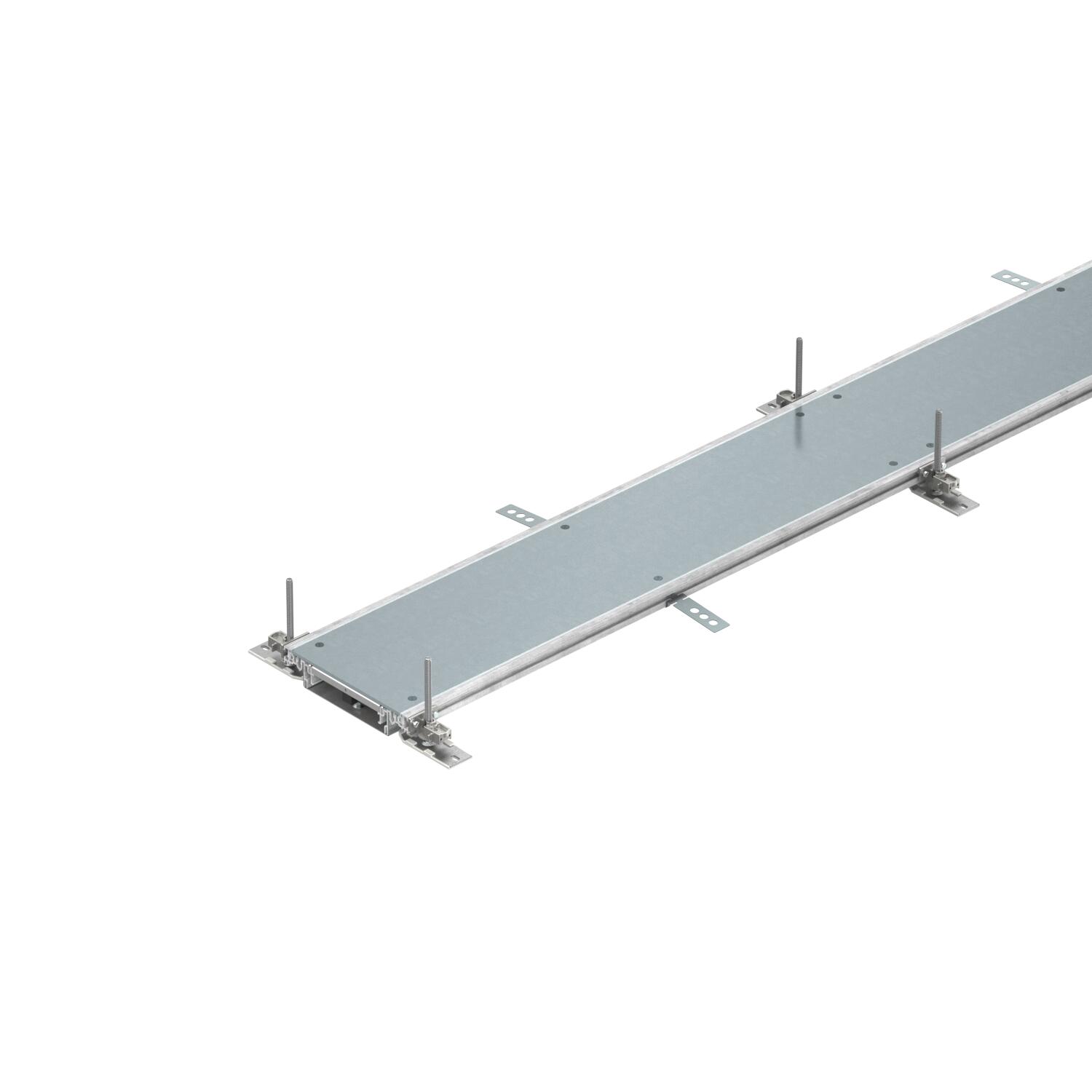

Calha de chão, cega, altura 40-70 mm

Ref. 7424400 | EAN 4012195244127

Ref. / Tipo

Comprimento	2400 mm

Largura

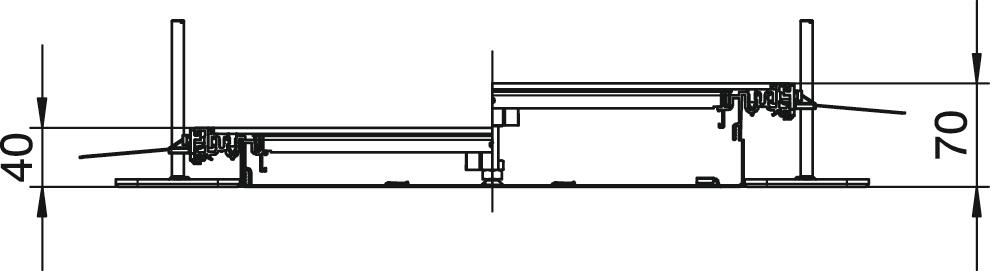

Altura da calha mín.	40 mm

Altura da calha máx.	70 mm

Coberturas	3

Descrição do produto

Descrição do produto

Calha para condução de cabos com 3 tampas cegas, constituída por base e laterais em chapa. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e tampas 3 unid. em calhas de 200, 300 e de 400 e 6 unid. em calhas de 500 e 600. Calha fornecida com a tampa da calha aparafusada.

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	70 mm
Altura da calha mín.	40 mm
Altura mínima do pavimento	40
Amplitude de nivelamento máx.	70 mm
Amplitude de nivelamento mín.	40 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2400 mm
Dimensão	2400x200x40
Espessura do material da tampa	4

Fixação da tampa encaixável	não
Fixação do separador	encaixar
Largura	200 mm
Material	Aço
Número de aparelhagens previstas	3
Número de divisórias possíveis	1
Número de vias	2 St.
Pegada de CO₂ (GWP) do berço ao portão	3,094 kg CO₂e / 1 Metro
Placa de fundo	sim
Possibilidade de montagem de vedante	sim
Secção transversal útil	2600 mm²
Separável	não
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m

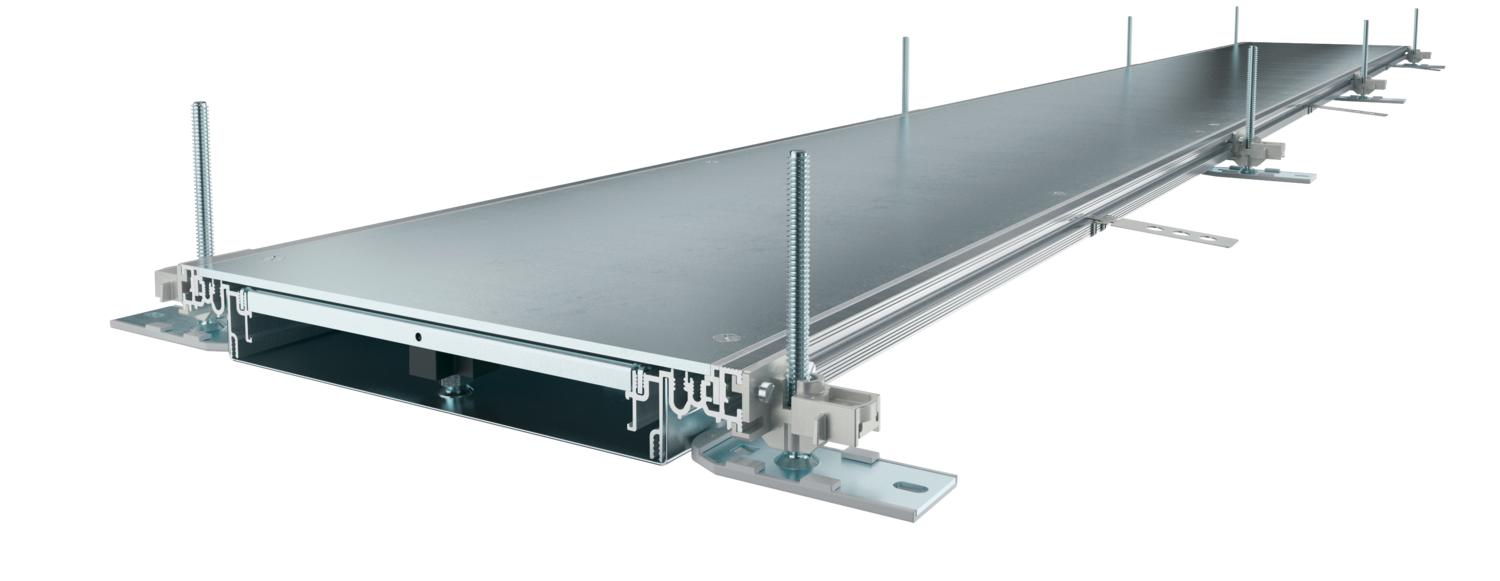

OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m

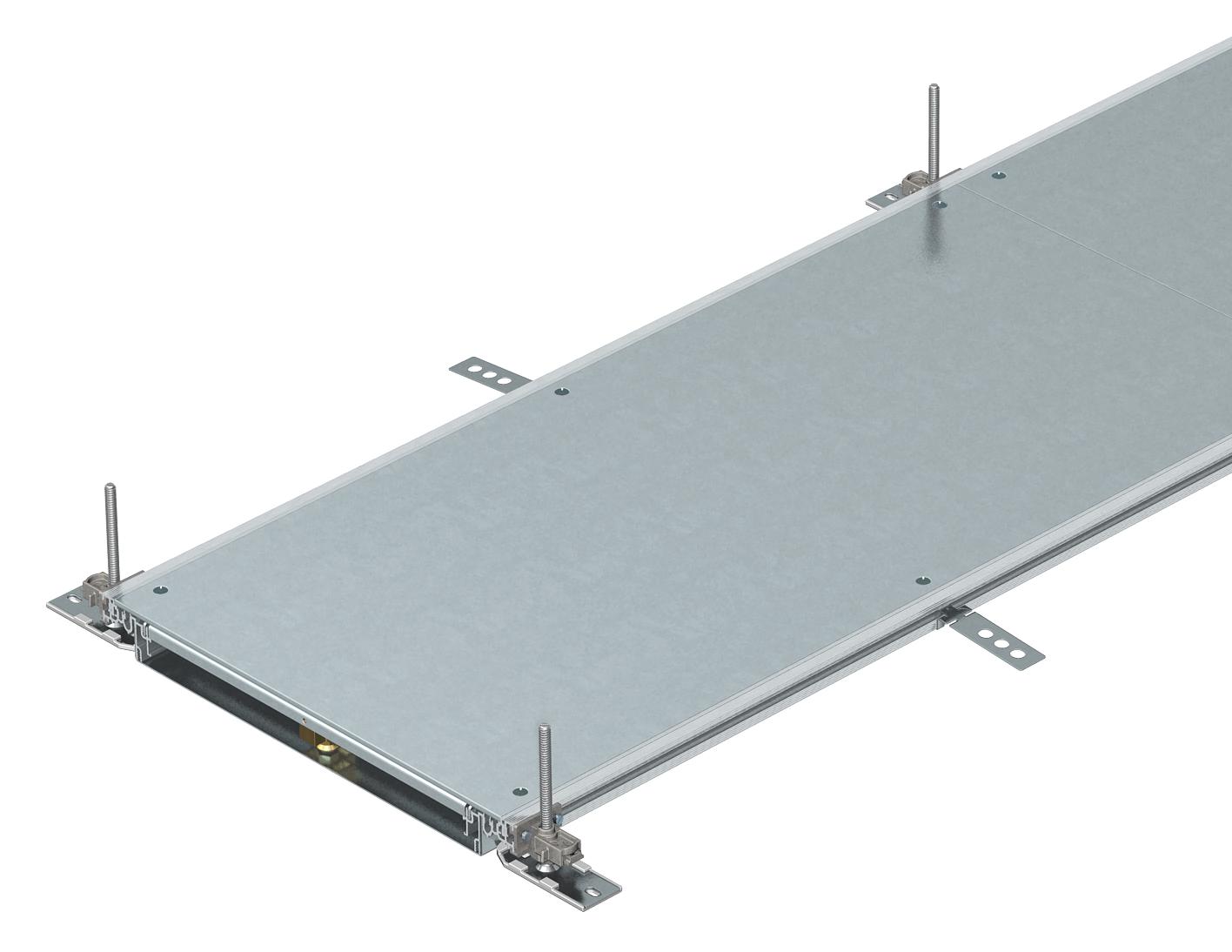

OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	7424404	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G20040150FBL	7423950	Unidade	1 Unidade
Kit de montagem para ângulo direito, altura 40-150	OKA-G20040150FBR	7423970	Unidade	1 Unidade
Topo da calha, altura 40-150 mm	OKA-G20040150ES	7424280	Unidade	1 Unidade
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade

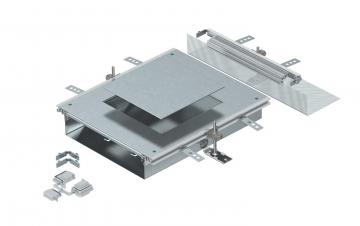

Unidade de ampliação para GES9, altura 40-70 mm	OKA-W A 4030 9	7424884	Unidade	1 Unidade
Unidade de ampliação para GES4, altura 60-110 mm	OKA-W A 6050 4	7424900	Unidade	1 Unidade
Unidade de ampliação para GES6, altura 60-110 mm	OKA-W A 6050 6	7424902	Unidade	1 Unidade
Separador, altura de calha 40 mm	OKA2 TW 40	7401988	m	2,4 m
Borne de terra	8AWR	6288704	Unidade	10 Unidade
