Calha de alimentação OKB

Ref. 7403811 | EAN 4012195845942

Ref. / Tipo	7403811 / OKB E 25085 ON

Comprimento	2000 mm

Largura	210 mm

Descrição do produto

Descrição do produto

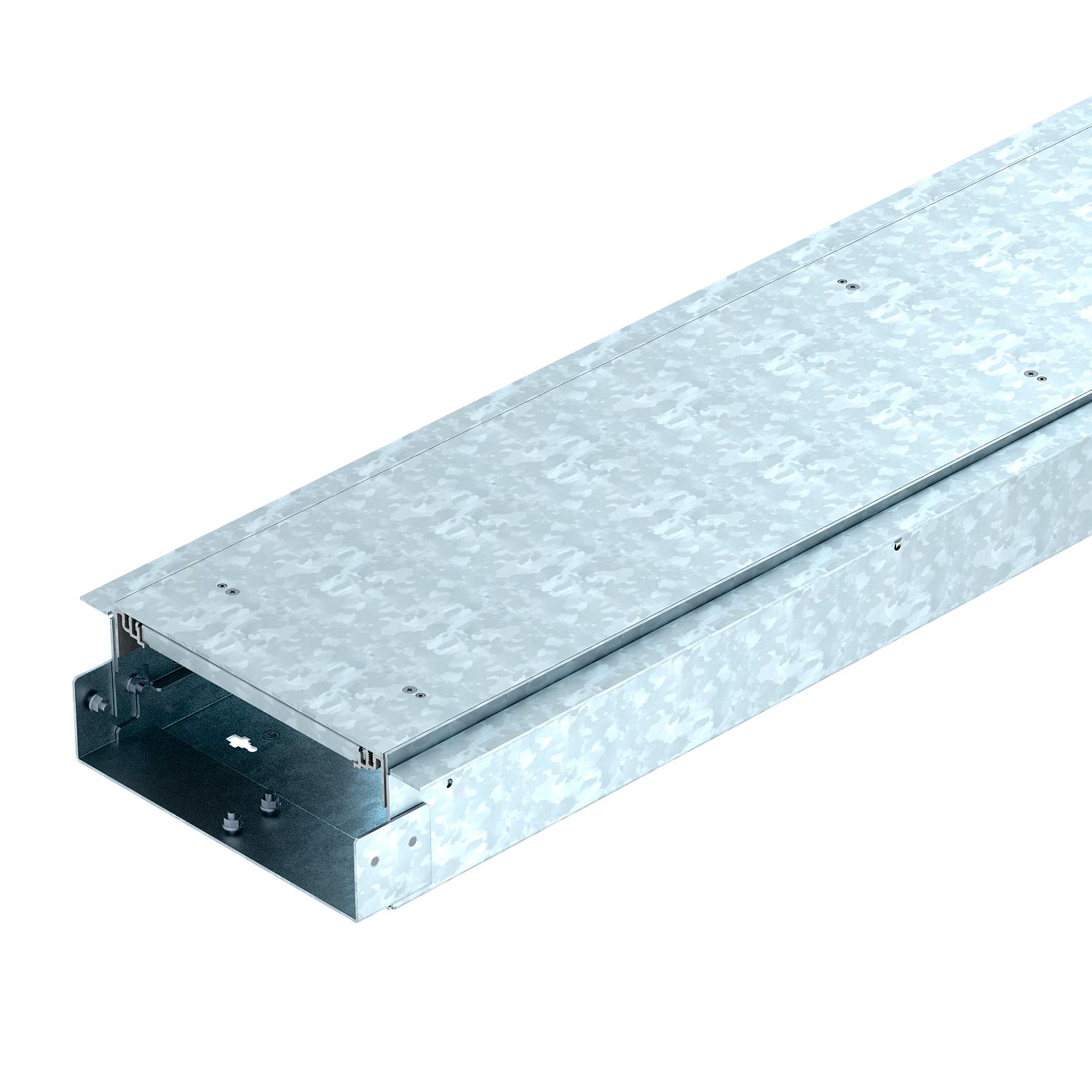

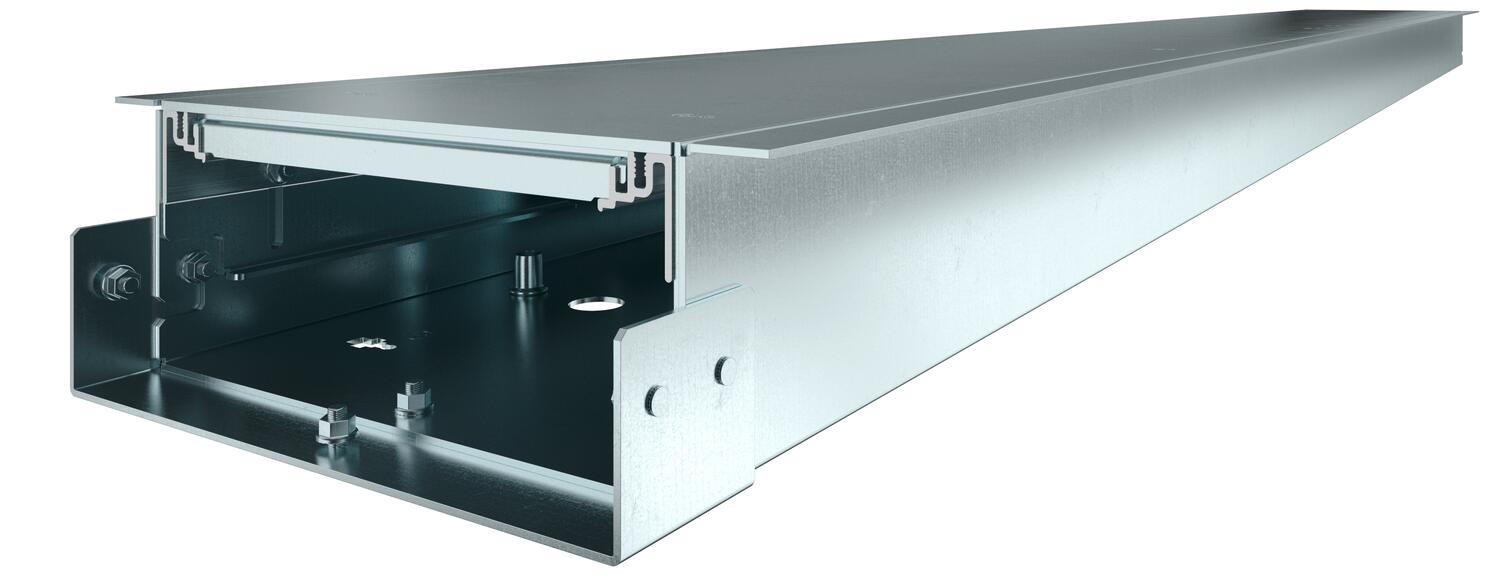

Calha para a condução de cabos, constituída por uma base de calhas com duas tampas e dois perfis de construção para separação de betonilha no âmbito de intradorsos de porta e nichos de radiadores. O material fornecido inclui duas vedações de impacto da tampa e uma união.
Para ajuste em altura, são necessários seis niveladores.

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura	93 mm
Altura mínima do pavimento	85
Apropriado para junta de dilatação	não
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2000 mm

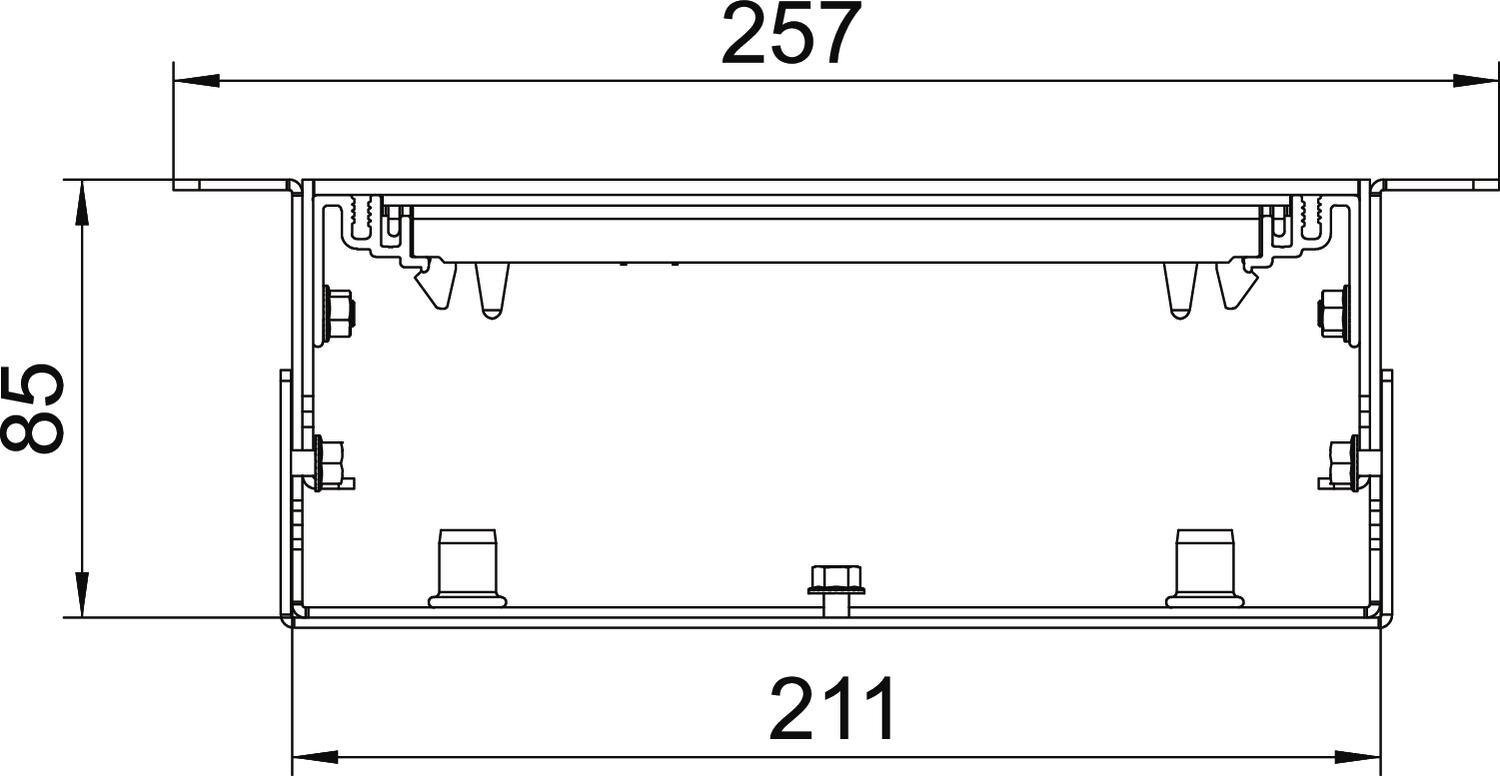

Dimensão	2000x73x85
Fixação da tampa encaixável	não

Fixação do separador	encaixar
Largura	210 mm
Material	Aço
Medida h	85 mm
Número de vias	1 St.
Placa de fundo	sim
Possibilidade de montagem de vedante	não
Secção transversal útil	11000 mm²
Secção transversal, calha a	11008 mm²
Separável	sim
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não
Tratamento do pavimento	seco

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Ref.	Quantidade	Qte. minima fornec.
OKB E 25085 ON	2000 mm	210 mm	7403811	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Topo de calha	OKB ES 25085	7403820	Unidade	1 Unidade
Ângulo interno, sem niveladores de altura	OKB IE 25085 ON	7403826	Unidade	1 Unidade
Ângulo externo, sem niveladores de altura	OKB AE 25085 ON	7403831	Unidade	1 Unidade
Derivação em T, sem niveladores de altura	OKB TS 25085 ON	7403836	Unidade	1 Unidade
Fixador para suporte de aparelhos	OKB IT	7403850	Unidade	1 Unidade
Passagem de parede	OKB WD 25085	7403890	Unidade	1 Unidade
Perfil para limitação de pavimento	OKB EP 1000	7403895	Unidade	1 Unidade
Nivelador de altura RKNEV2	RK NEV2 70	7405814	CJ	1 CJ
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
