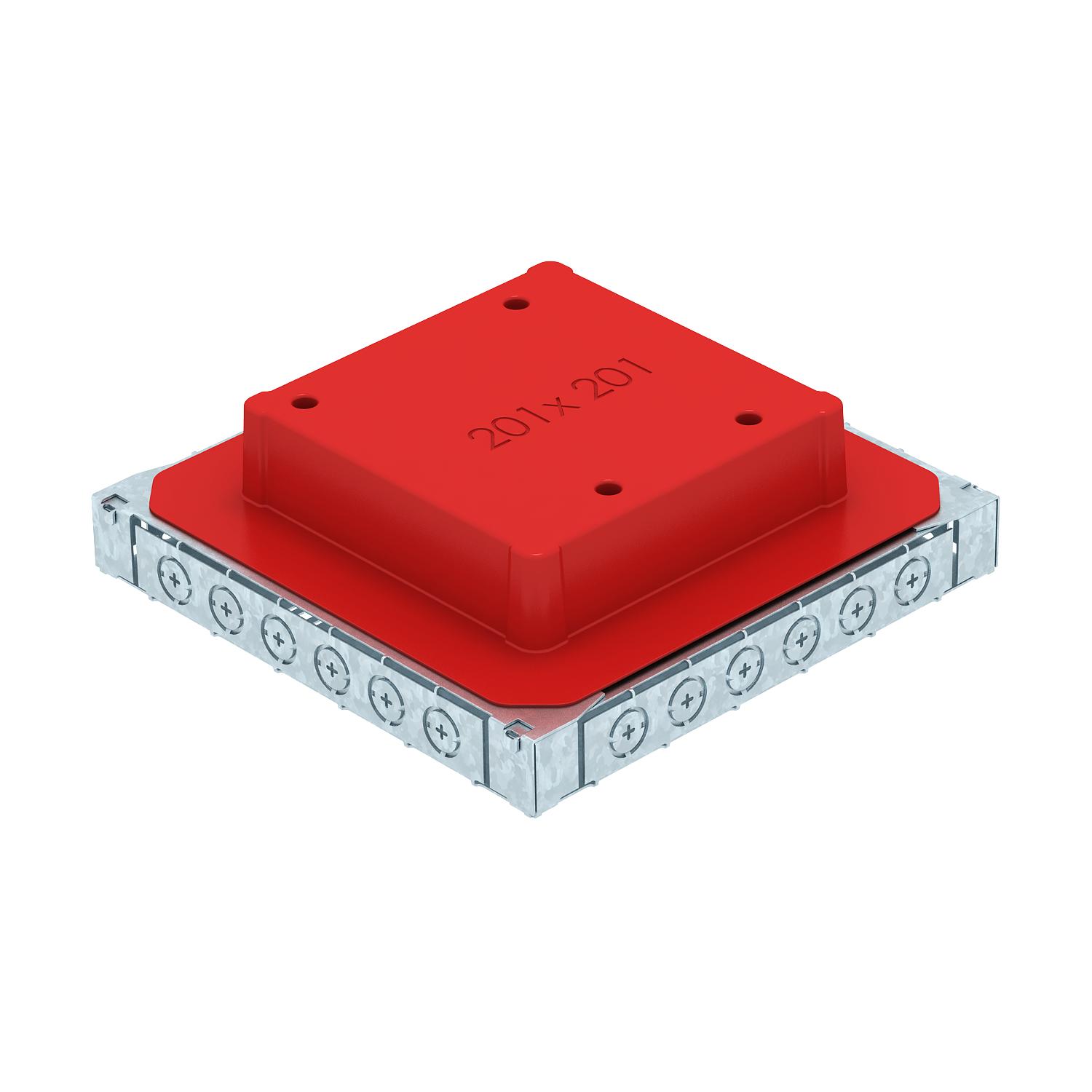

Caixa de pavimento UDS4 para calha metálica e tubo de instalação
Ref. 7400349 | EAN 4012195729778
- Descrição do produto
-
Descrição do produto
A caixa de pavimento com abertura de montagem fixa e constante de 201 x 201 mm, para uma tampa de tamanho 4. O material fornecido inclui uma cofragem através da qual é estabelecida a abertura de montagem. A caixa de pavimento está disposta sobre aberturas de montagem, para 2 ou 3 vias de calhas em chapa de aço de tamanho 25038, bem como seis tubos de instalação M20 ou M25 nos quatro lados. A caixa é adequada essencialmente para a aplicação em estruturas de piso com pavimento em cimento, com uma altura de instalação de até 90 mm.
-
- Dados técnicos
-
Dados técnicos

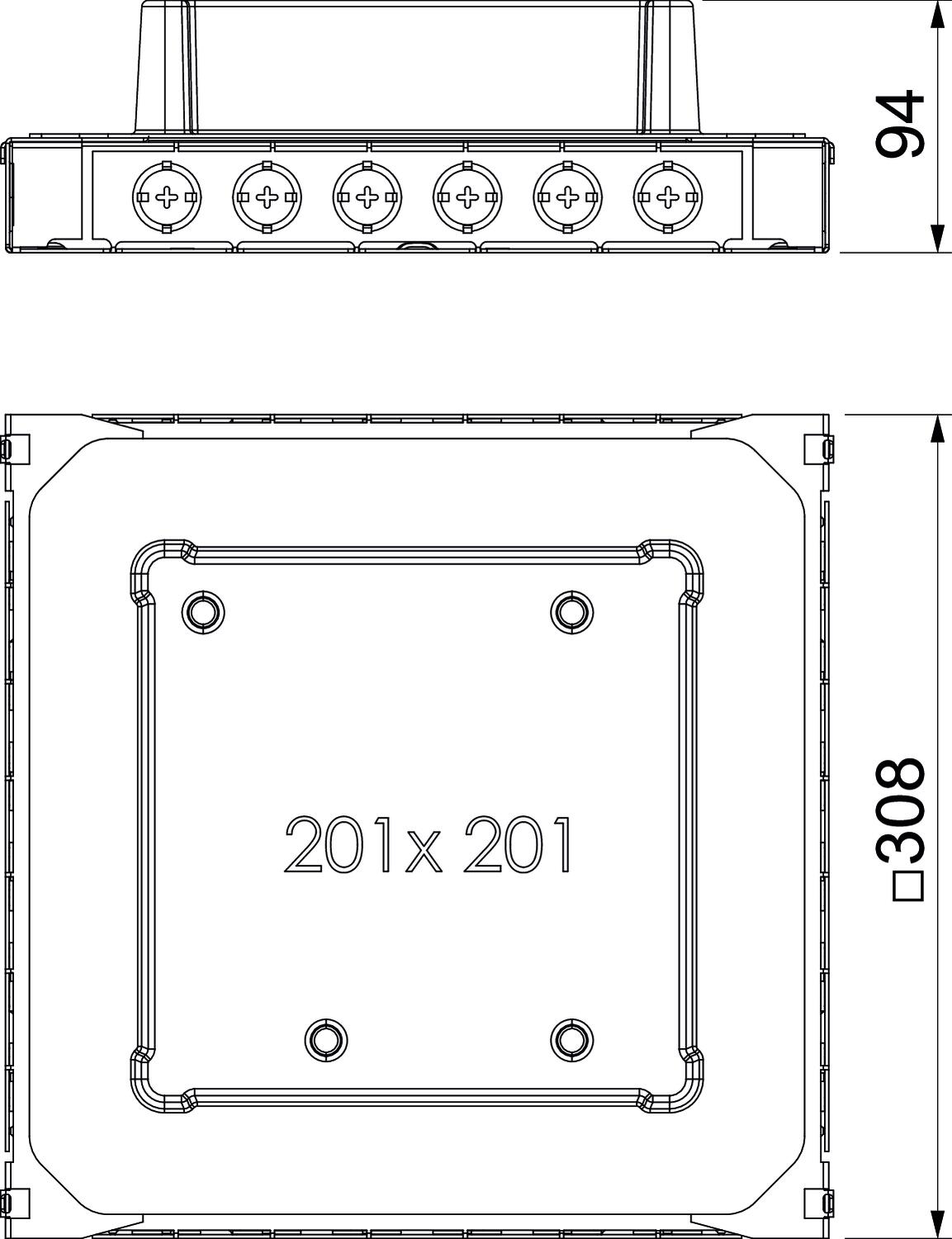

Abertura para aparelhagem quadrada Abertura para instalação de Telitank no chão não Altura 92 mm Altura da calha máx. 38 mm Altura da calha mín. 38 mm Altura do pavimento mín. 65 mm Altura máx. do soalho 90 mm Amplitude de nivelamento máx. 95 mm Amplitude de nivelamento mín. 62 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha sim Comprimento 308 mm Dimensão 308x308x92 Grau de proteção (IP), em utilização IP20 Largura 308 mm Largura da calha máx. 250 mm Largura da calha mín. 250 mm Material Aço Número dos aparelhos a instalar 1 para a ligação de tubo sim Pegada de CO₂ (GWP) do berço ao portão 3,981 kg CO₂e / 1 Peça Placa de fundo não Possibilidade de montagem de vedante sim Retráctil ao nível do chão não Separável não Superfície galvanizado pelo método Sendzimir Tamanho nominal 308 mm Tamanho nominal para unidades de montagem de aparelhos 4 - Todos os tipos
- Downloads
-
Ficha técnica UDSSD 25038 4 / 7400349 , 0.20MB , pdfDeclaração de conformidade UDSSD 25038 4 / 7400349 , 0.22MB , pdfMarca de aprovação Marca de aprovação VDE EÜK-SN , 0.18MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
