Caixa de pavimento com GES9
Ref. 7427479 | EAN 4012196456246
- Descrição do produto
-
Descrição do produto

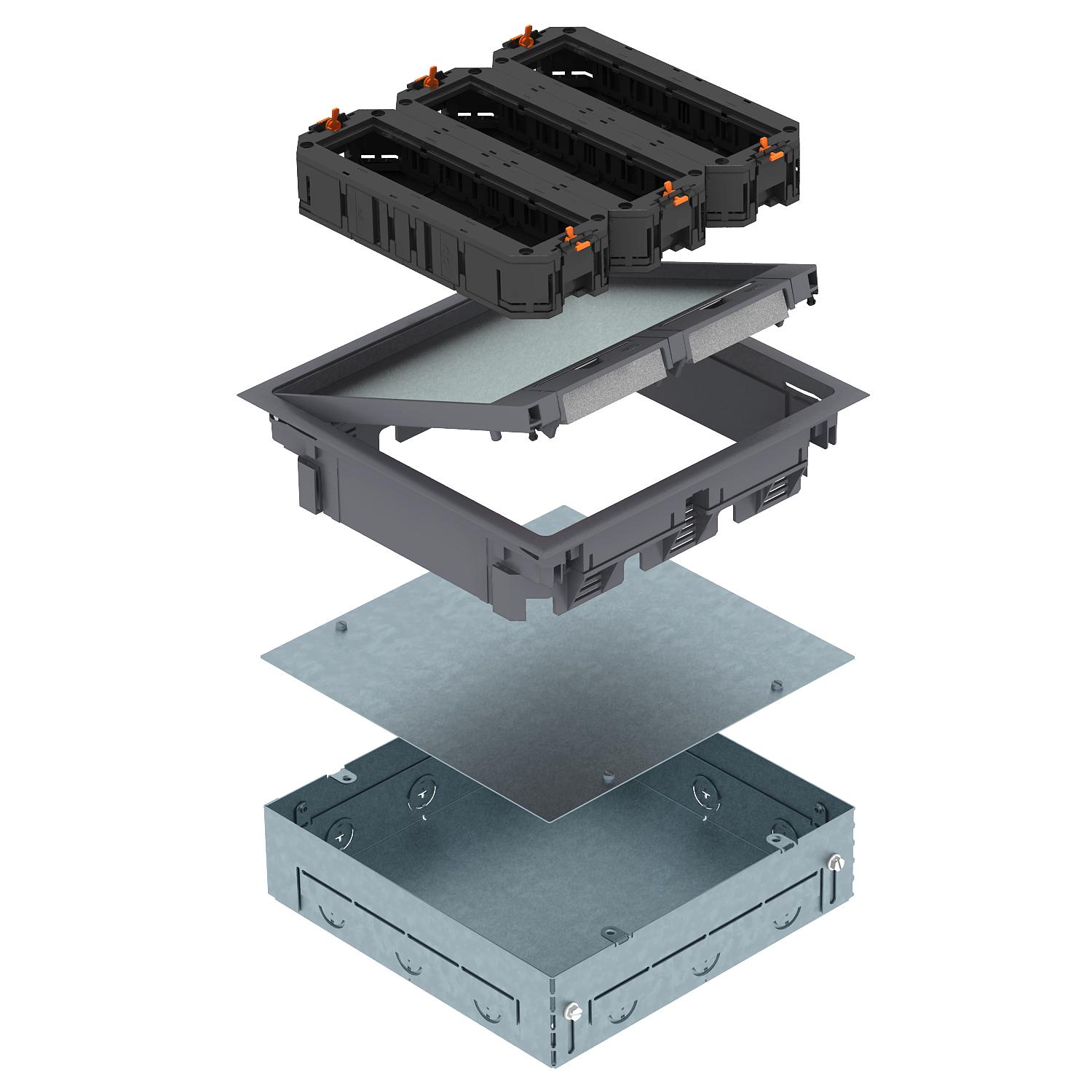

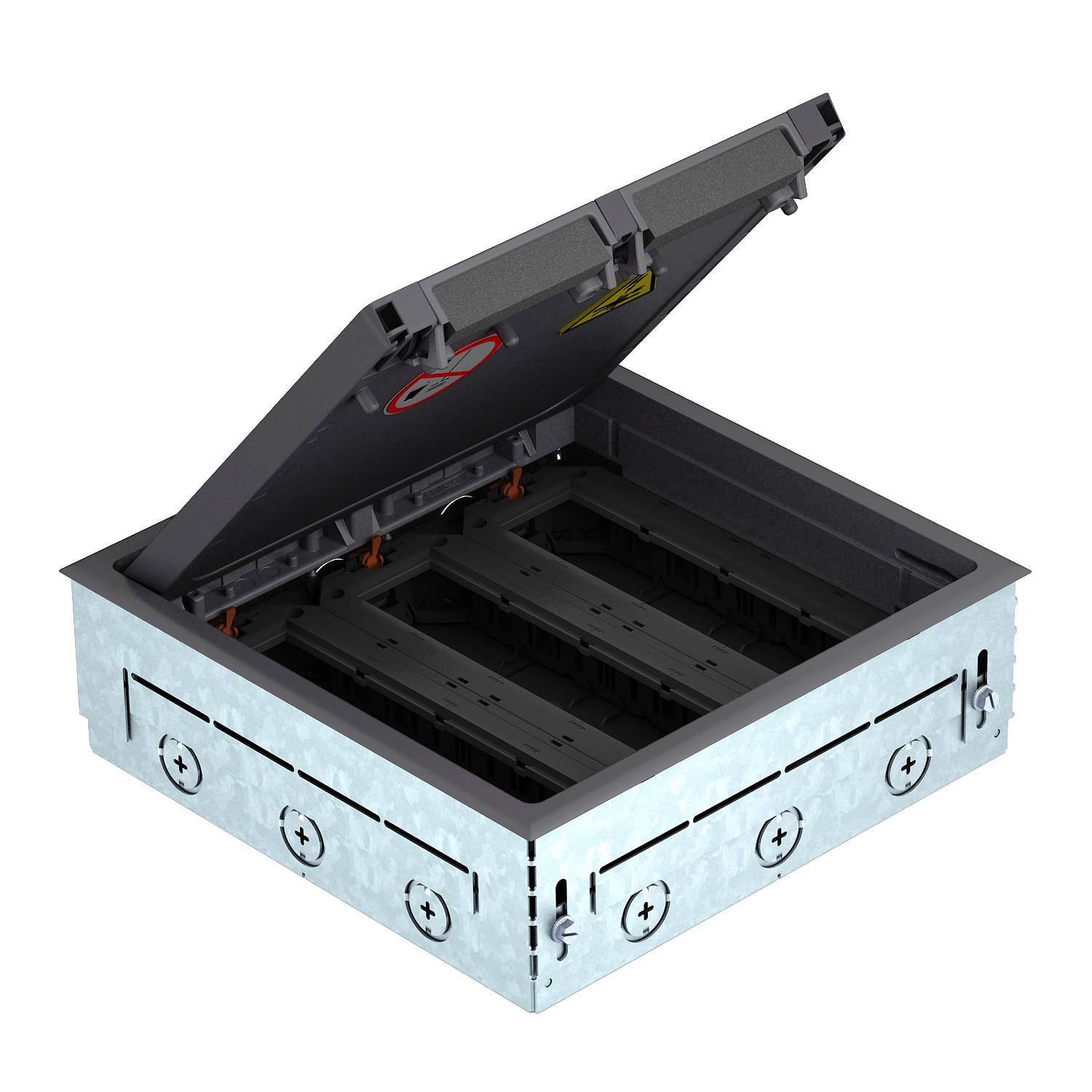

Caixa de pavimento quadrada com tampa de encastramento GES9 para o uso em pavimentos de betonilha em interiores. Paredes com pré-cortes dos quatro lados para tubagens (M25).
No fornecimento a caixa de pavimento encontra-se fechada com uma tampa cega.
A profundidade mínima de montagem é de 64 mm, a amplitude de nivelamento + 23 mm.
-
- Dados técnicos
-
Dados técnicos

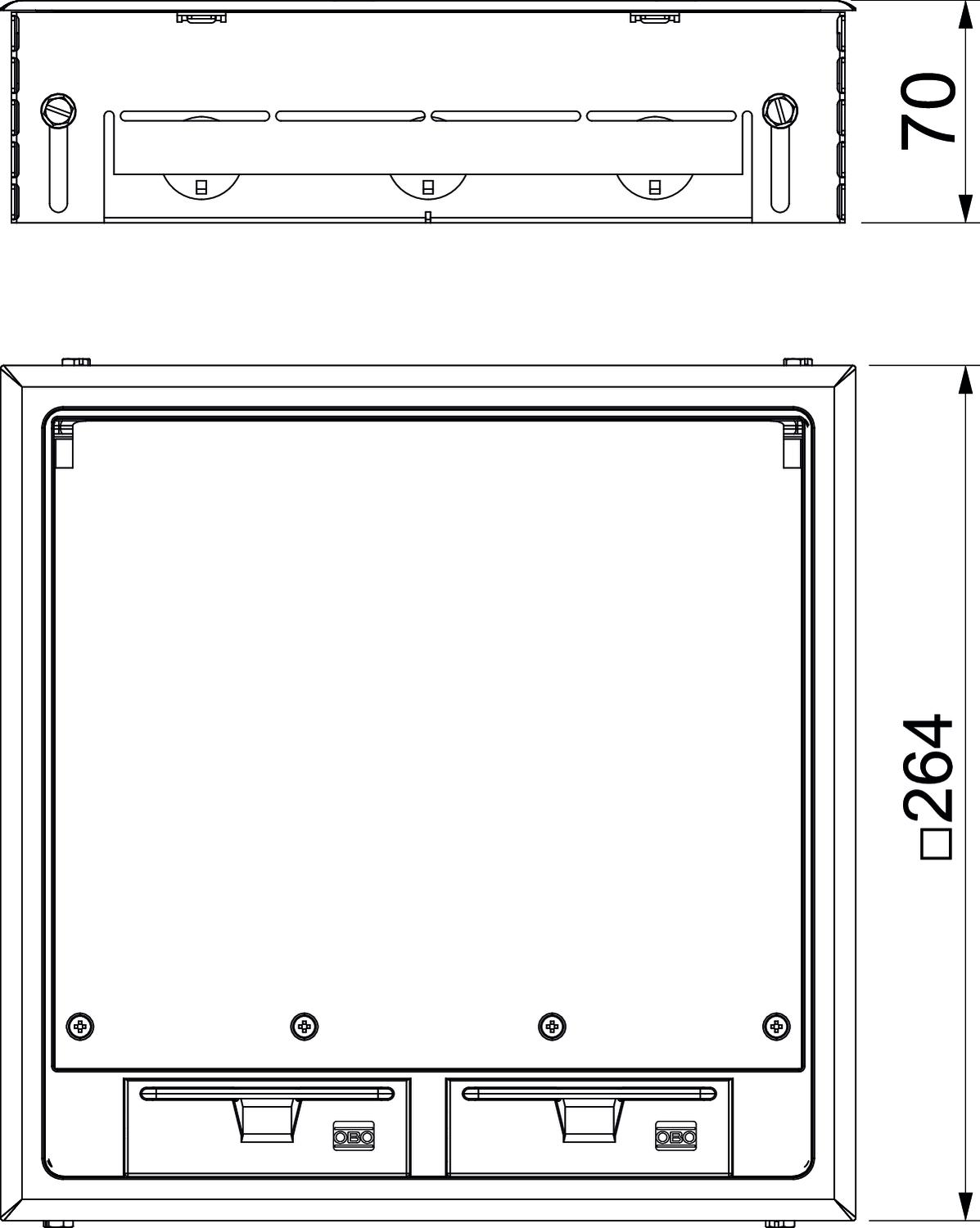

Amplitude de nivelamento máx. 93 mm Amplitude de nivelamento mín. 83 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo não Apropriado para instalação em chão falso não Apropriado para tratamento a húmido não Com espaço para revestimento do pavimento sim Comprimento 264 mm Comprimento exterior 264 mm Cor cinzento; RAL 7011 Design da estrutura Estrutura de proteção da carpete Dimensão 264x264x135 Espessura do revestimento do pavimento 10 mm Estrutura de proteção do pavimento sim Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Largura 264 mm Largura exterior 264 mm Material Poliamida Mecanismo de abertura Pega Medida h 70 mm Modelo para cargas pesadas sim Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Possibilidade de montagem de vedante não Profundidade de instalação 83 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação MT4 Tratamento do pavimento seco Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
- Downloads
-
Ficha técnica SFB GES9 7011 MT / 7427479 , 0.24MB , pdfDeclaração de conformidade SFB GES9 7011 MT / 7427479 , 0.13MB , pdfInstruções de montagem Instruções de montagem, caixa de pavimento UDHOME Box 4/9 , 0.11MB , pdf
