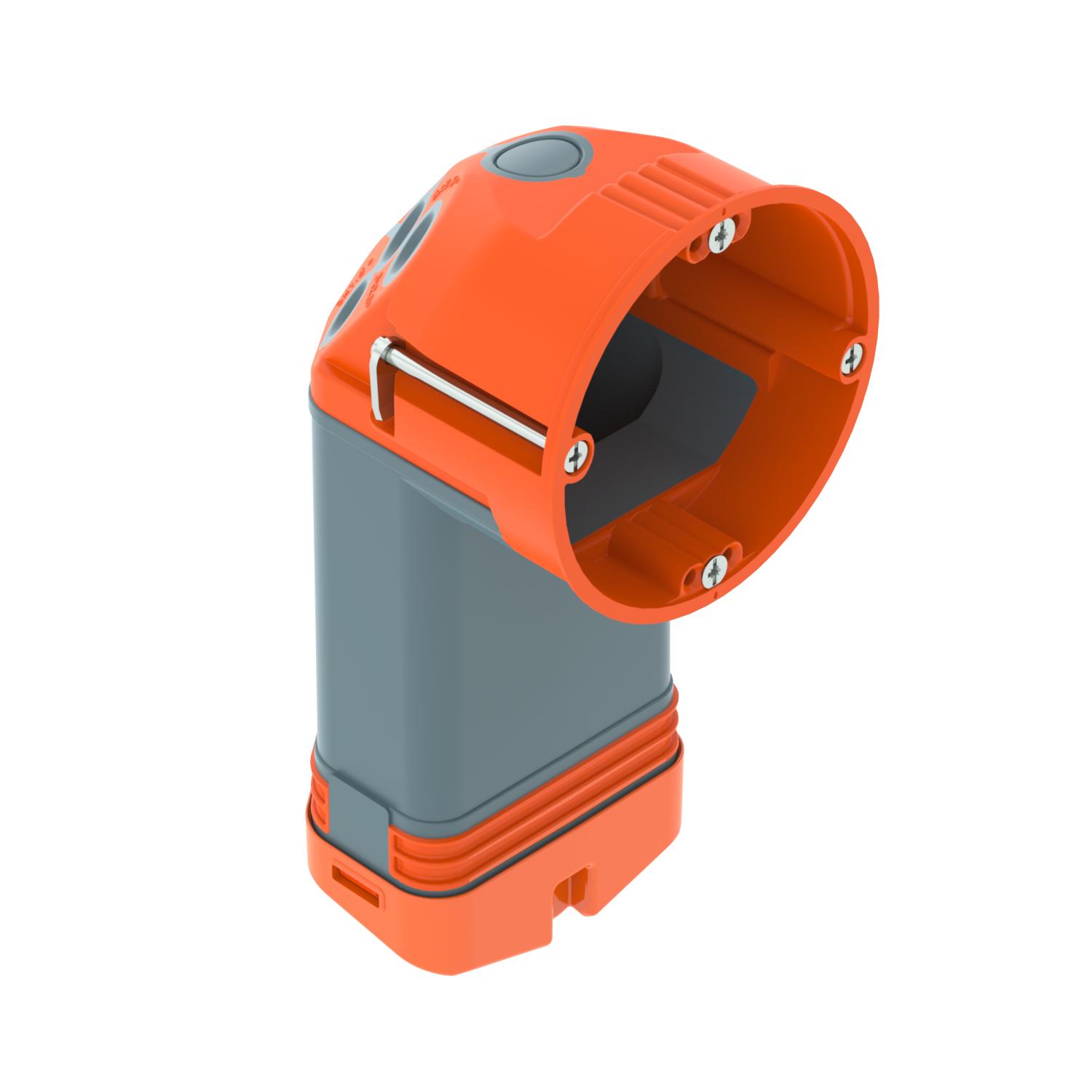

Caixa de eletrónica para paredes ocas HW 74, hermética, com saco em elastómero
Ref. 2003828 | EAN 4012197276676
- Descrição do produto
-
Descrição do produto
Caixa de eletrónica para paredes ocas com entradas de membrana e espaço de cablagem adicional, para utilização em paredes ocas com uma profundidade de instalação de pelo menos 75 mm e uma espessura de placa de 5 - 35 mm.
• 2 x 3 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 2 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• 2 entradas de tubos combinadas Ø 20 e 25 mm na base inferior do espaço para cablagem
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

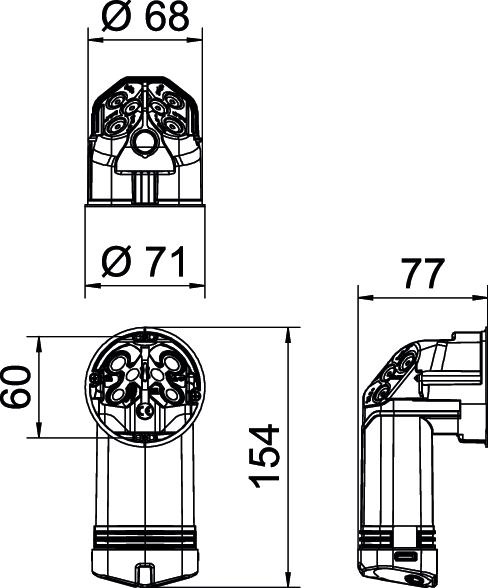

Adequado para espessura máx. da placa 35 mm Adequado para espessura mín. da placa 5 mm Altura 77 mm Apoios Uniões de ligação Com parafusos sim Comprimento 154 mm Cor cor de laranja / cinzento Diâmetro 68 mm Diâmetro do corte 68 mm Distância entre parafusos da tampa 61 mm Entradas combinadas Ø 20 / 25 mm 2 Entradas de cabos 3 x 1,5 mm² 2 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 2 Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma Outros Grau de proteção IP 30 Hermético sim Largura 71 mm Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de elementos 1 Número de entradas 8 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,188 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tensão nominal 400 V Tipo de versão da caixa Membrana de inserção - Todos os tipos
