Caixa de eletrónica de encastrar UP 66, espaço de fixação adicional 66 | 60 | 20/25 mm | 22

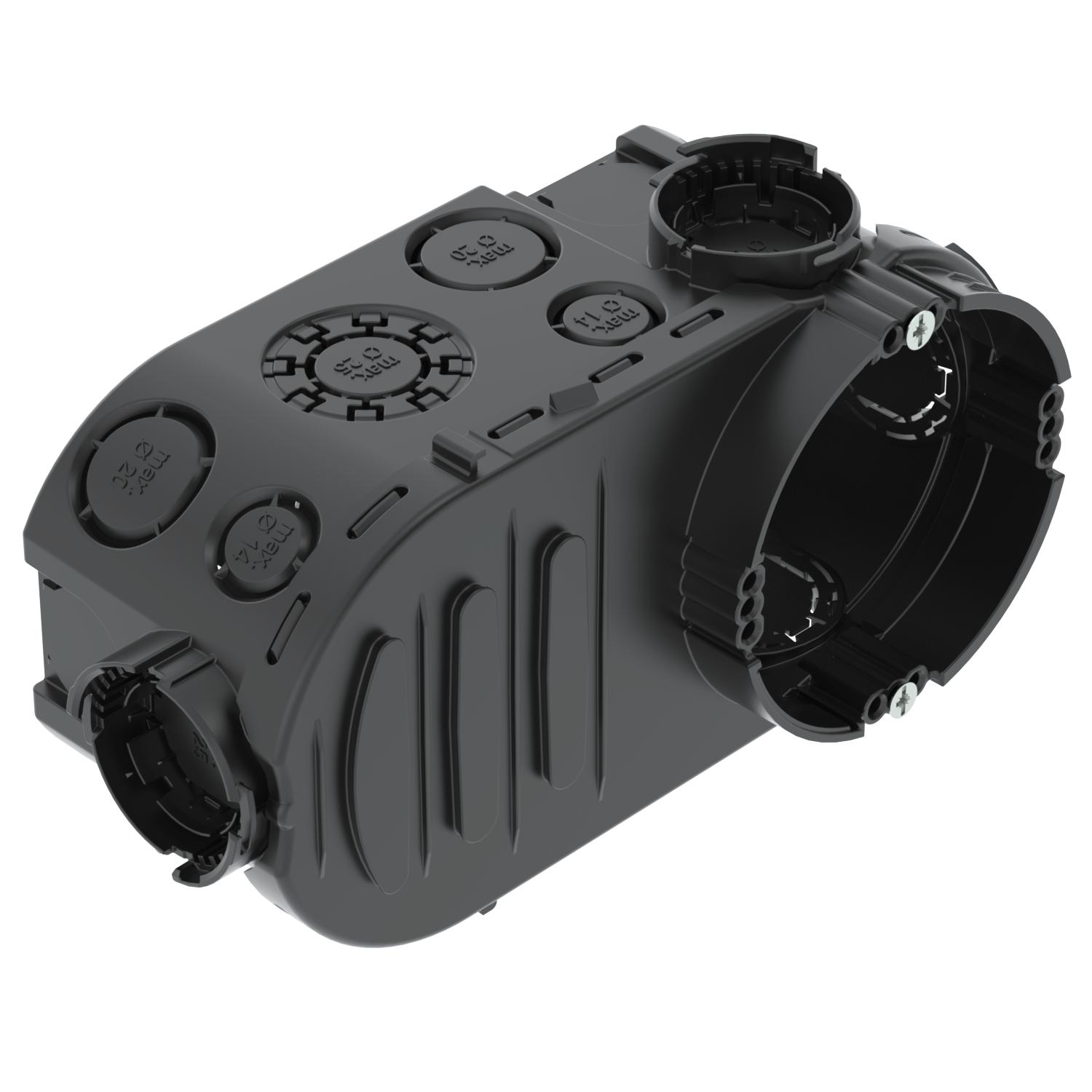

Caixa de eletrónica de encastrar UP 66, espaço de fixação adicional

Ref. 2003726 | EAN 4012196856565

Ref. / Tipo	2003726 / UE 66

Altura	66 mm

Diâmetro	60 mm

para diâmetro de tubo	20/25 mm

Número de entradas	22

Descrição do produto

Descrição do produto

Caixa de eletrónica de encastrar com espaço de ligação adicional, para utilização em alvenaria com uma profundidade de instalação de pelo menos 66 mm.

• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 6 entradas de tubos combinadas até Ø 20 e 25 mm
• 8 entradas até Ø 20 mm
• 6 entradas até Ø 14 mm
• 2 entradas até Ø 20 mm na base
• Separador para diferentes tensões, com aberturas de quebra
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dados técnicos

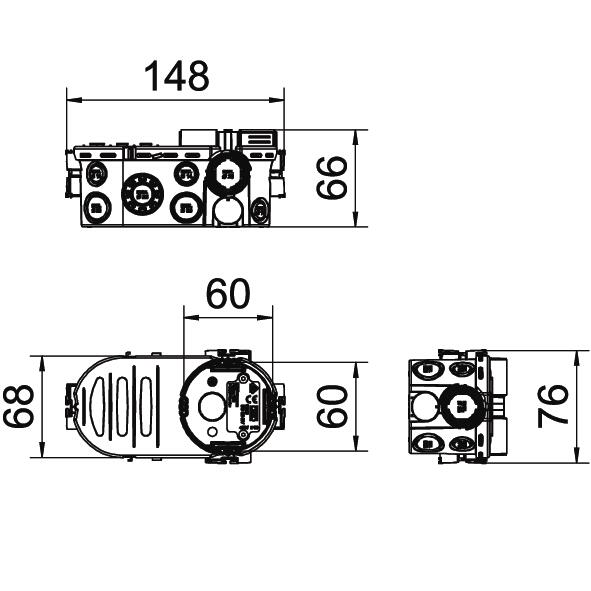

Dimensões

Altura	66 mm
Com abraçadeira para pregos	não
Com parafusos	sim
Comprimento	148 mm
Cor	preto negro
Diâmetro	60 mm
Dimensão	Ø60xH66x148
Entrada pela parte de trás	sim
Entradas combinadas Ø 20 / 25 mm	6
Entradas de tubos Ø 20 mm	10
Fixação da tampa	Parafusos
Fixação dos aparelhos	Parafusos
Forma	oval
Grau de proteção	IP 30
Hermético	não

Largura	76 mm
Livre de halogéneos	sim
Material	Polipropileno
Máx. Corte transversal do condutor	2,5 mm²
Número de entradas	22
para diâmetro de tubo	20/25 mm
Pegada de CO₂ (GWP) do berço ao portão	0,523 kg CO₂e / 1 Peça
resistência ao fio incandescente	conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C
Resistente	sim
Secção transversal nominal máx.	2,5 mm²
Secção transversal nominal mín.	1,5 mm²
Tampa	sem
Tensão nominal	400 V
Tipo de entrada_	Cabos NYM, cabos de dados e tubos corrugados
Tipo de versão da caixa	Aberturas destacáveis

Todos os tipos

Todos os tipos

Tipo	Altura	Diâmetro	para diâmetro de tubo	Número de entradas	Ref.	Quantidade	Qte. minima fornec.
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Unidade	10 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Quick-Fix UP	ZU 60-QF	2003740	Unidade	25 Unidade
Anel de nivelamento UP 12 mm, caixa de aparelhagem	ZU 12-PR	2003742	Unidade	25 Unidade
Anel de nivelamento UP 24 mm, caixa de aparelhagem	ZU 24-PR	2003744	Unidade	25 Unidade
Tampa de sinalização UP para caixas de encastrar, simples	ZU 60-SD	2003760	Unidade	50 Unidade
