Caixa de eletrónica de encastrar UP 46, retangular, com espaço de ligação lateral 50 | 61 | 20/25 mm | 16

Caixa de eletrónica de encastrar UP 46, retangular, com espaço de ligação lateral

Ref. 2003725 | EAN 4012196863815

Ref. / Tipo	2003725 / UE 46

Altura	50 mm

Diâmetro	61 mm

para diâmetro de tubo	20/25 mm

Número de entradas	16

Descrição do produto

Descrição do produto

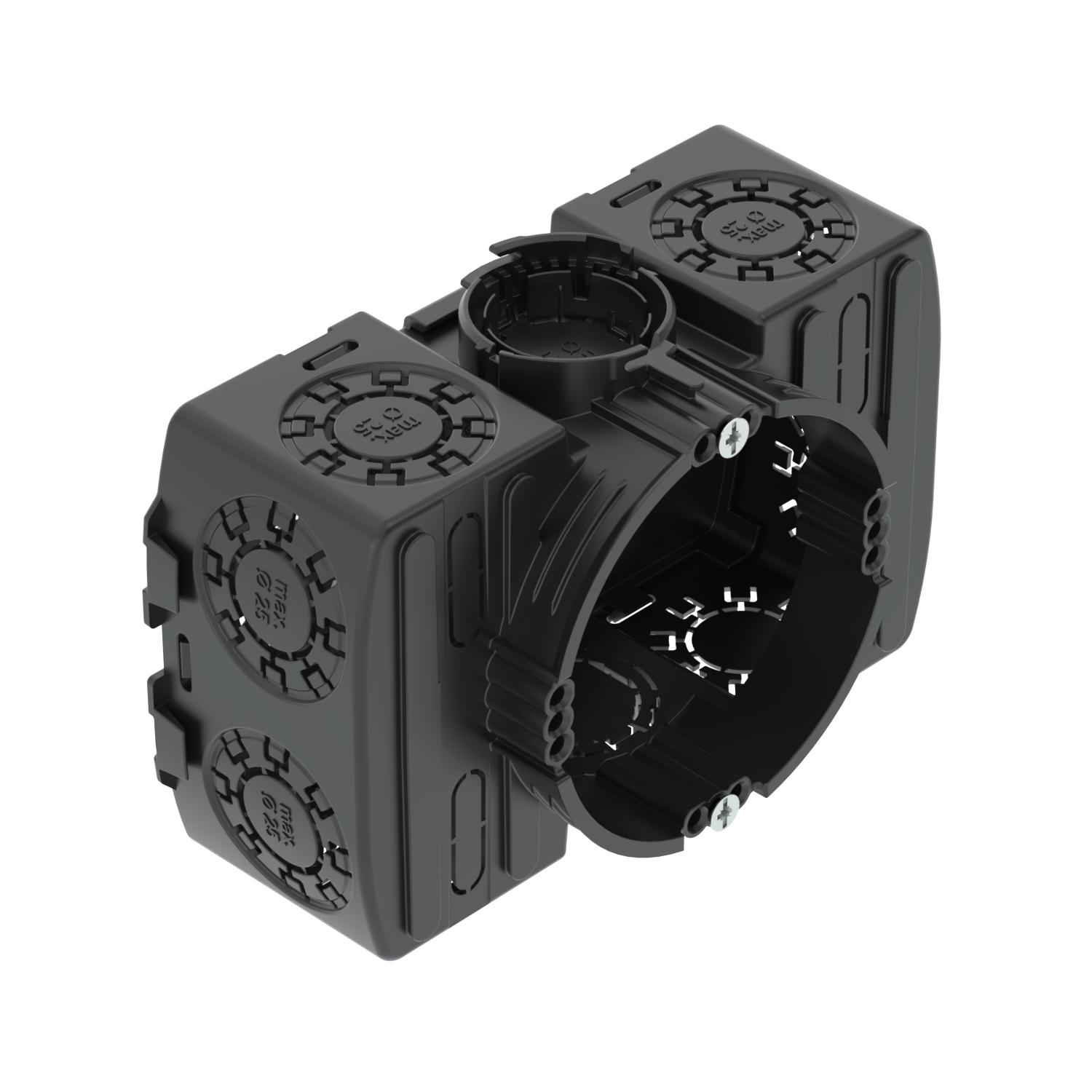

Caixa de eletrónica de encastrar com espaço de ligação lateral, formato retangular, para utilização em alvenaria com uma profundidade de instalação de pelo menos 50 mm.

• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 10 entradas de tubos combinadas até Ø 20 e 25 mm
• 2 entradas até Ø 20 mm na base
• 4 entradas para cabos planos/cabos de fita
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dados técnicos

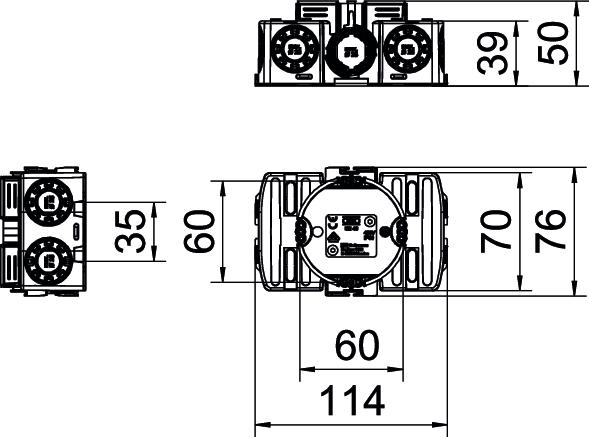

Dimensões

Altura	50 mm
Com abraçadeira para pregos	não
Com parafusos	sim
Comprimento	114 mm
Cor	preto negro
Diâmetro	61 mm
Dimensão	Ø60xH50x114
Distância entre parafusos do aparelho	60 mm
Entrada pela parte de trás	sim
Entradas combinadas Ø 20 / 25 mm	10
Entradas de tubos Ø 20 mm	2
Fixação da tampa	Parafusos
Fixação dos aparelhos	Parafusos
Forma	retangular
Grau de proteção	IP 30

Hermético	não
Largura	76 mm
Livre de halogéneos	sim
Material	Polipropileno
Número de entradas	16
para diâmetro de tubo	20/25 mm
Pegada de CO₂ (GWP) do berço ao portão	0,52 kg CO₂e / 1 Peça
resistência ao fio incandescente	conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C
Resistente	sim
Secção transversal nominal máx.	2,5 mm²
Secção transversal nominal mín.	1,5 mm²
Tampa	sem
Tensão nominal	400 V
Tipo de entrada_	Cabos NYM, cabos de dados e tubos corrugados
Tipo de versão da caixa	Aberturas destacáveis

Todos os tipos

Todos os tipos

Tipo	Altura	Diâmetro	para diâmetro de tubo	Número de entradas	Ref.	Quantidade	Qte. minima fornec.
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Unidade	10 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Anel de nivelamento UP 12 mm, caixa de aparelhagem	ZU 12-PR	2003742	Unidade	25 Unidade
Anel de nivelamento UP 24 mm, caixa de aparelhagem	ZU 24-PR	2003744	Unidade	25 Unidade
Tampa de sinalização UP para caixas de encastrar, simples	ZU 60-SD	2003760	Unidade	50 Unidade
