Caixa de derivação X 16 com régua de bornes
Ref. 2005210 | EAN 4012196584475
- Descrição do produto
-

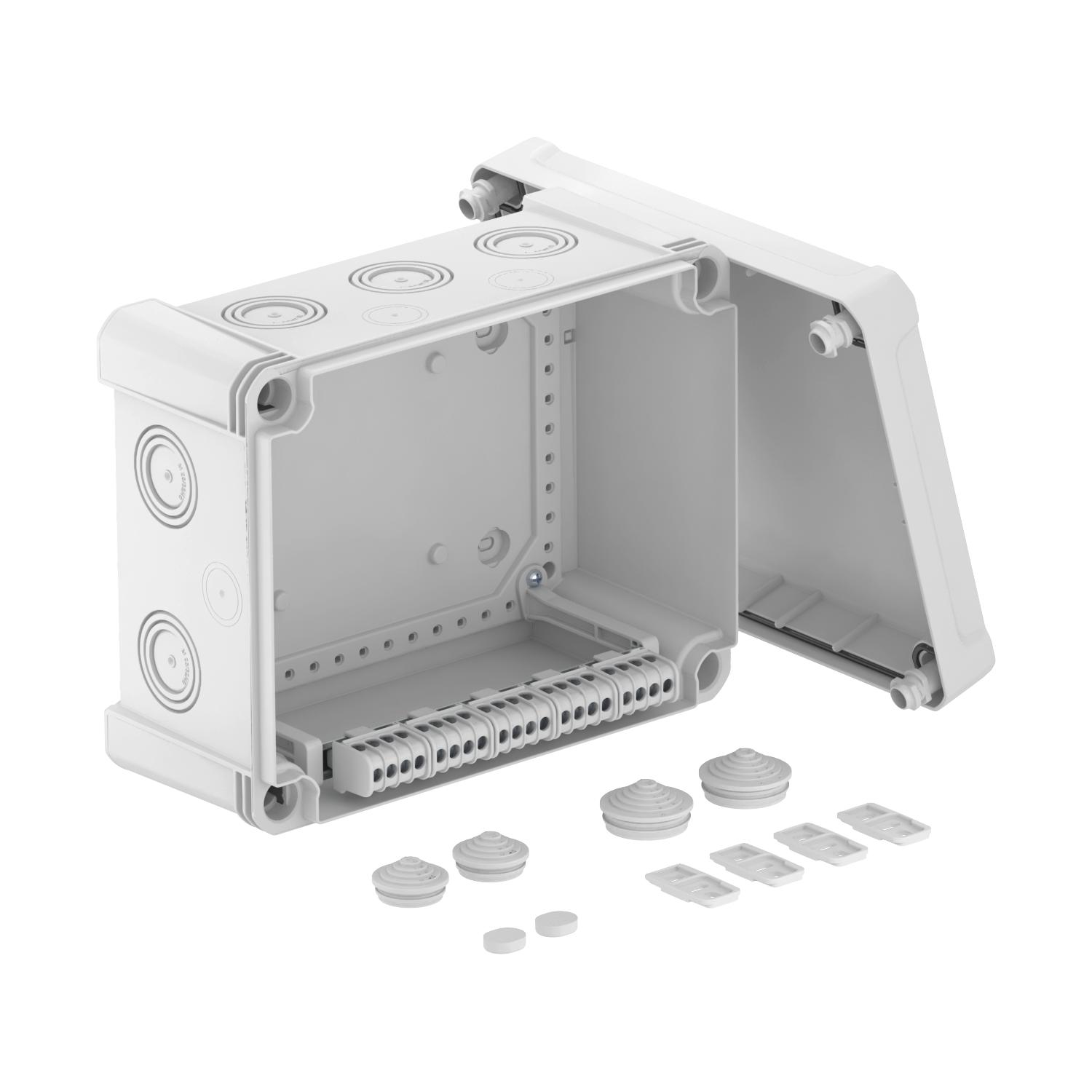

Descrição do produtoCaixa de derivação com régua de bornes para conectar cabos e tubos em áreas interiores e exteriores. Forma retangular com entradas quebráveis. Adequado para montagem na parede e teto com opção para fixação externa ou montagem através de parafusos nos cantos. Particularmente resistente ao impacto com IK09. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo. Inclui bornes.
Inclui 5 réguas de bornes, cada uma com 4 pontos de aperto
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK09 de acordo com a DIN EN 50102. Grau de proteção IP67 de acordo com a DIN EN 60529.
O volume de fornecimento inclui 5 réguas de bornes com 4 pontos de bornes cada.
-
- Dados técnicos
-
Dados técnicos

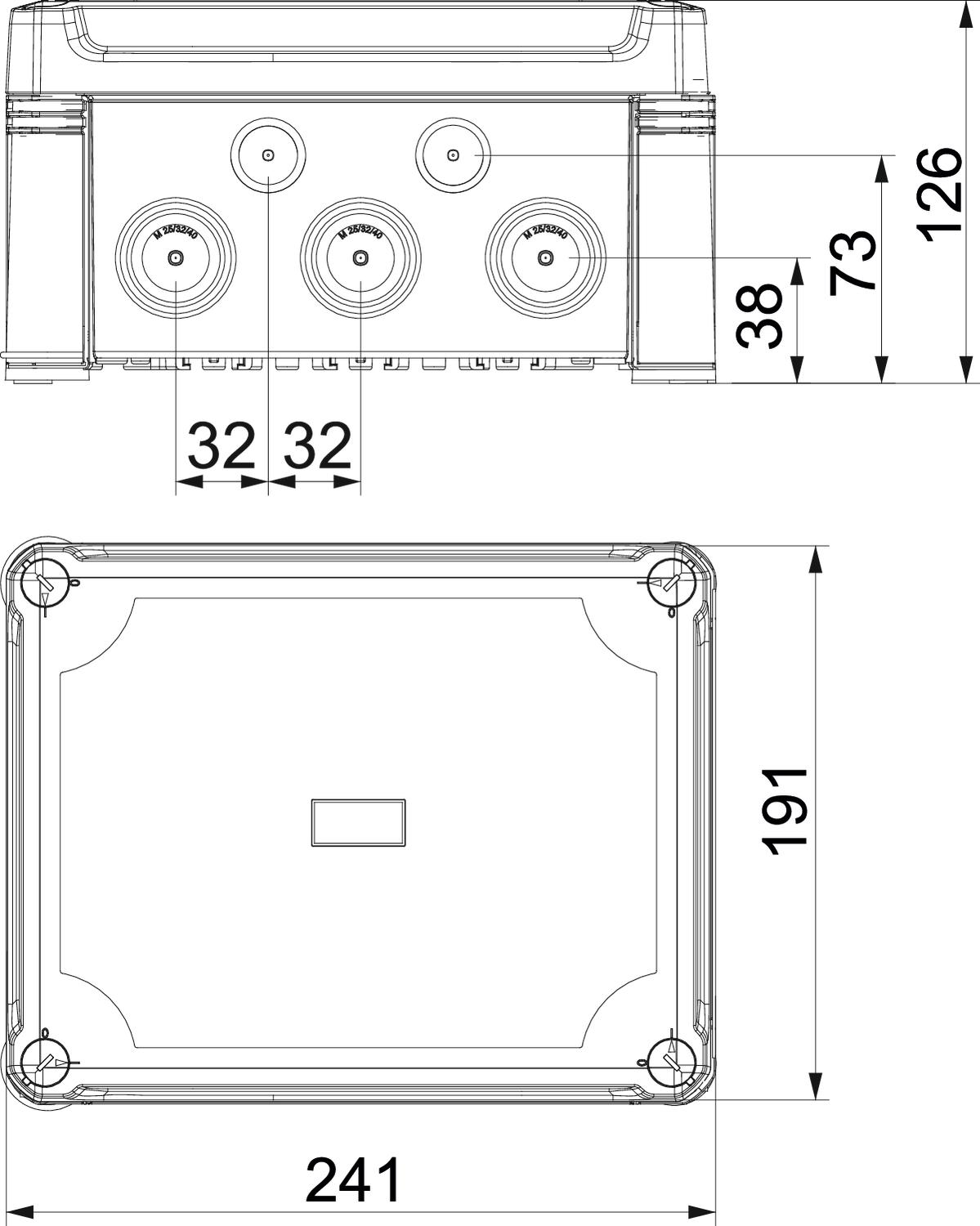

Agrupável sim Altura 126 mm Com blindagem não Com tampa sim Comprimento 241 mm Cor cinzento claro; RAL 7035 Dimensão 240x191x125 Dimensões internas 227x177x110 mm Entrada pela parte de trás não Entradas 10 x Ø25/32/40
Fixação da tampa aparafusado Forma retangular Gama de temperaturas de aplicação máx. 60 °C Gama de temperaturas de aplicação mín. -5 °C Grau de proteção IP67 Grau de proteção código IK IK09 Largura 191 mm Livre de halogéneos sim Material Policarbonato Máx. Corte transversal do condutor 16 mm² Montagem Abraçadeira Número de entradas 10 Pegada de CO₂ (GWP) do berço ao portão 3,6247 kg CO₂e / 1 Peça Reforçado a fibra de vidro sim resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Resistente a intempéries sim Secção transversal nominal máx. 16 mm² Secção transversal nominal mín. 6 mm² Selável sim Tampa não transparente Tensão de isolamento do dimensionamento Ui 750 V Tensões nominais 750 V Tipo de entrada Membrana de nível separável Tipo de montagem Montagem na parede/teto Tipo de versão da caixa Marcação Versão verificada quanto a explosões não - Todos os tipos
