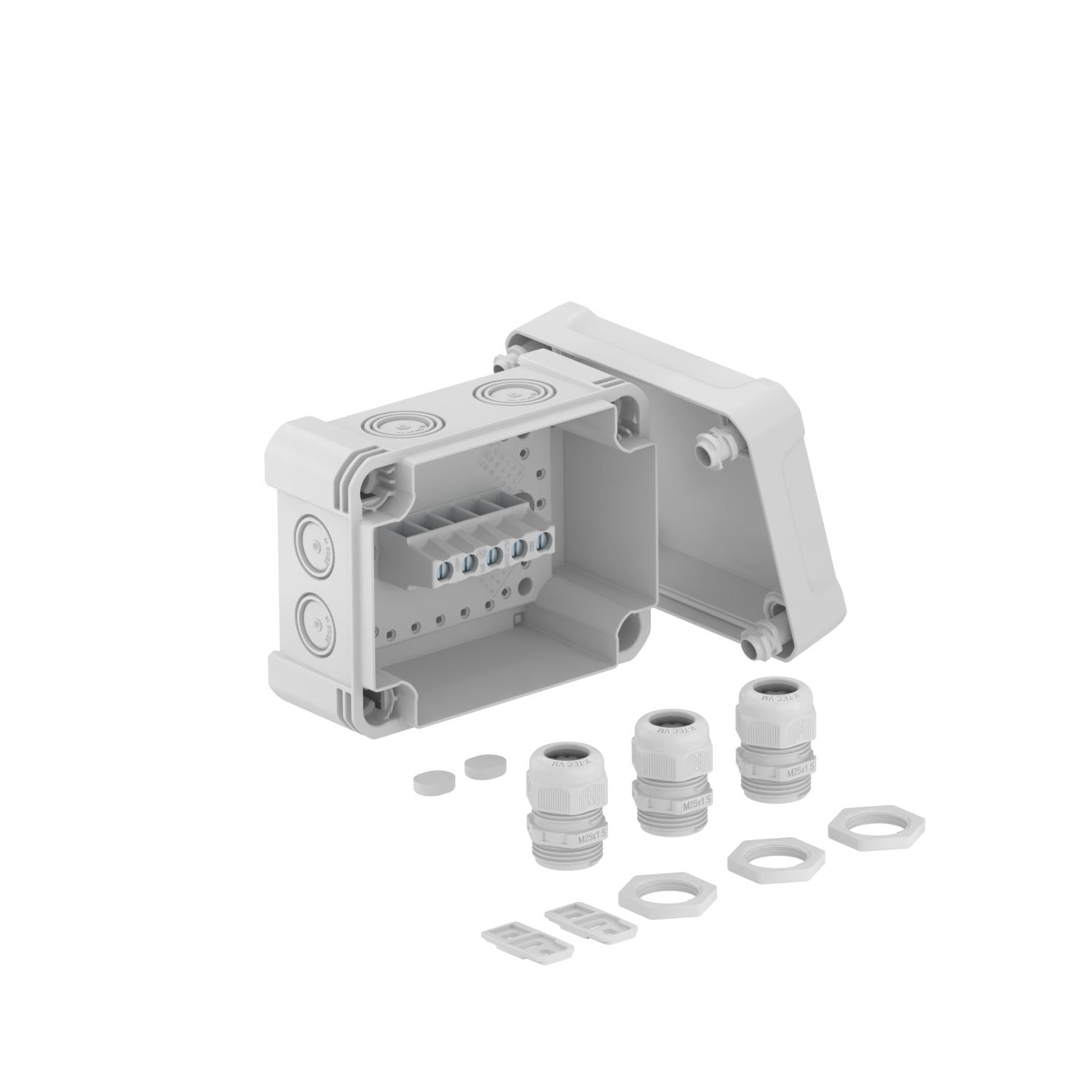

Caixa de derivação X 06 com bucins e régua de bornes
Ref. 2005226 | EAN 4012196617623
- Descrição do produto
-
Descrição do produtoNas caixas de derivação robustas da série X são agrupados cabos elétricos. São adequadas a áreas interiores e exteriores. Para facilitar a passagem de cabos estão pré-moldadas aberturas de inserção.
São adequadas a áreas interiores e exteriores. Ao usar em áreas exteriores desprotegidas, a caixa de derivação deve ser protegida das influências atmosféricas diretas (p. ex., neve, vento, chuva ou sol).
Além disso, inclui uma régua de bornes, três bucins V-TEC M25 e três porcas adequadas.
-
- Dados técnicos
-
Dados técnicos
Agrupável sim Altura 86 mm Com blindagem não Com tampa sim Comprimento 151 mm Cor cinzento claro; RAL 7035 Dimensão 150x116x86 Dimensões internas 137x105x68 mm Entrada pela parte de trás não Entradas 4 x Ø 20/25, 4 x Ø 20/25/32
Fixação da tampa aparafusado Forma retangular Gama de temperaturas de aplicação máx. 60 °C Gama de temperaturas de aplicação mín. -5 °C Grau de proteção IP67 Grau de proteção código IK IK09 Largura 117 mm Livre de halogéneos sim Material Policarbonato Máx. Corte transversal do condutor 6 mm² Montagem Abraçadeira Número de entradas 8 Pegada de CO₂ (GWP) do berço ao portão 1,6663 kg CO₂e / 1 Peça Reforçado a fibra de vidro sim resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Resistente a intempéries sim Secção transversal nominal máx. 6 mm² Secção transversal nominal mín. 2,5 mm² Selável sim Tampa não transparente Tensão de isolamento do dimensionamento Ui 750 V Tensões nominais 750 V Tipo de entrada Membrana de nível separável Tipo de montagem Montagem na parede/teto Tipo de versão da caixa Marcação Versão verificada quanto a explosões não - Todos os tipos
