Caixa de derivação para paredes ocas
Ref. 2003449 | EAN 4012195033011
- Descrição do produto
-

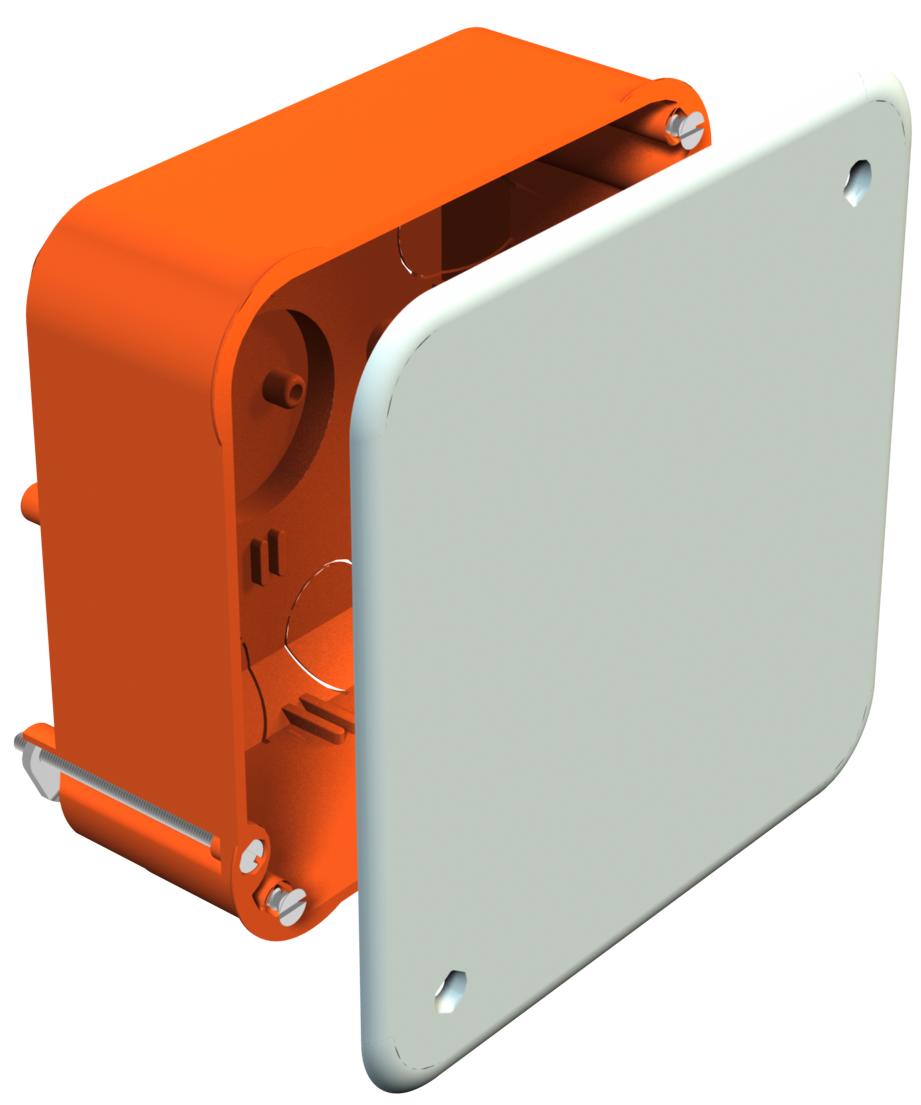

Descrição do produtoCaixa de derivação para utilização em paredes ocas com uma profundidade de instalação de pelo menos 50 mm e uma espessura de placa de 7 - 35 mm. Com tampa branca e parafusos na tampa. Adequada para a montagem de calhas normalizadas (calhas de cobertura e de suporte) para bornes em série.
• 8 entradas Ø 20 mm
• 8 entradas para cabos NYM 3 x 1,5 mm²
• 4 entradas para cabos de dados (tensão reduzida)
De acordo com a IEC 60670-1, IEC 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos
Adequado para espessura máx. da placa 35 mm Adequado para espessura mín. da placa 7 mm Altura 50 mm Altura mín. do pavimento 50 mm Apoios sem Com abraçadeira para pregos não Com blindagem não Com parafusos sim Comprimento 105 mm Cor cor de laranja Dimensão 105x105x50 Entrada pela parte de trás sim Entradas 20 Fixação da tampa aparafusado Forma quadrada Funktionsgaranti sem Grau de proteção IP 30 Hermético não Largura 105 mm Livre de halogéneos sim Material Polipropileno Máx. Corte transversal do condutor 4 mm² Montagem sem Número de entradas 20 para diâmetro de tubo 20 mm resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Resistente não Secção transversal nominal máx. 4 mm² Secção transversal nominal mín. 2,5 mm² Selável não Tampa não transparente Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Marcação - Todos os tipos
- Downloads
-
Ficha técnica HV 100 KD / 2003449 , 0.17MB , pdfDeclaração de conformidade UE HV 100 KD / 2003449 , 0.05MB , pdf
